高德服務單元化方案和架構實踐

導讀：本文主要介紹了高德在服務單元化建設方面的一些實踐經驗，服務單元化建設面臨很多共性問題，如請求路由、單元封閉、資料同步，有的有成熟方案可以借鑒和使用，但不同公司的業務不盡相同，要盡可能的結合業務特點，做相應的設計和處理，

一、為什么要做單元化

• 單機房資源瓶頸

隨著業務體量和服務用戶群體的增長，單機房或同城雙機房無法支持服務的持續擴容，

• 服務異地容災

異地容災已經成為核心服務的標配，有的服務雖然進行了多地多機房部署，但資料還是只在中心機房，實作真正意義上的異地多活，就需要對服務進行單元化改造，

二、高德單元化的特點

在做高德單元化專案時，我們首先要考慮的是結合高德的業務特點，看高德的單元化有什么不一樣的訴求，這樣就清楚哪些經驗和方案是可以直接拿來用的，哪些又是需要我們去解決的，

高德業務和傳統的在線交易業務還是不太一樣，高德為用戶提供以導航為代表的出行服務，很多業務場景對服務的RT要求會很高，所以在做單元化方案時，盡可能減少對整體服務RT的影響就是我們需要重點考慮的問題，盡量做到資料離用戶近一些，轉換到單元化技術層面需要解決兩個問題:

1.用戶設備的單元接入需要盡可能的做到就近接入，用戶真實地理位置接近哪個單元就接入哪個單元，如華北用戶接入到張北，華南接入到深圳，

2.用戶的單元劃分最好能與就近接入的單元保持一致，減少單元間的跨單元路由，如用戶請求從深圳進來，用戶的單元劃分最好就在深圳單元，如果劃到張北單元就會造成跨單元路由，

另外一個區別就是高德很多業務是無須登錄的，所以我們的單元化方案除了用戶ID也要支持基于設備ID，

三、高德單元化實踐

服務的單元化架構改造需要一個至上而下的系統性設計，核心要解決請求路由、單元封閉、資料同步三方面問題，

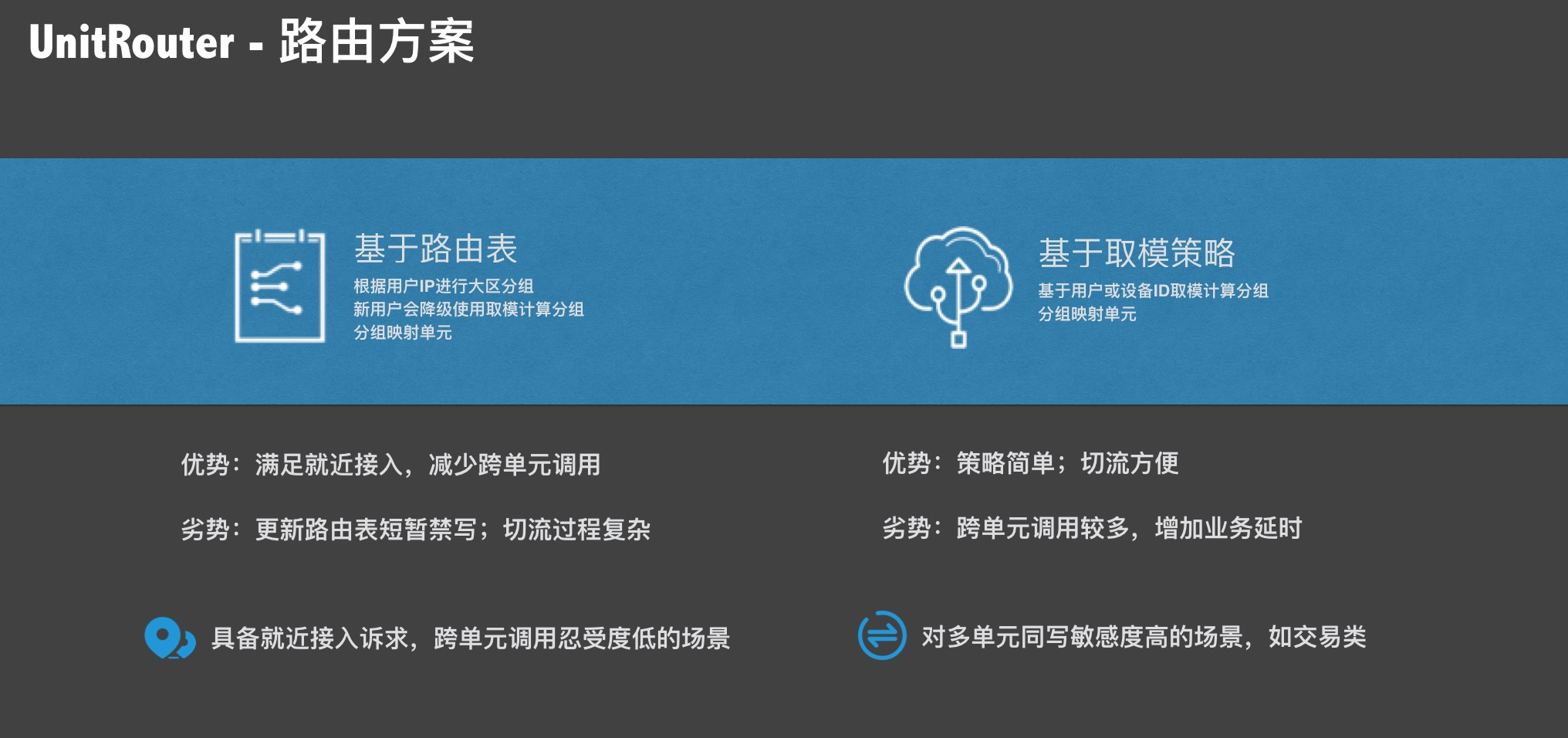

請求路由：根據高德業務的特點，我們提供了取模路由和路由表路由兩種策略，目前上線應用使用較多的是路由表路由策略，

單元封閉：得益于集團的基礎設施建設，我們使用vipserver、hsf等服務治理能力保證服務同機房呼叫，從而實作單元封閉(hsf unit模式也是一種可行的方案，但個人認為同機房呼叫的架構和模式更簡潔且易于維護)，

資料同步：資料部分使用的是集團DB產品提供的DRC資料同步，

單元路由服務采用什么樣的部署方案是我們另一個要面臨的問題，考慮過以下三種方案：

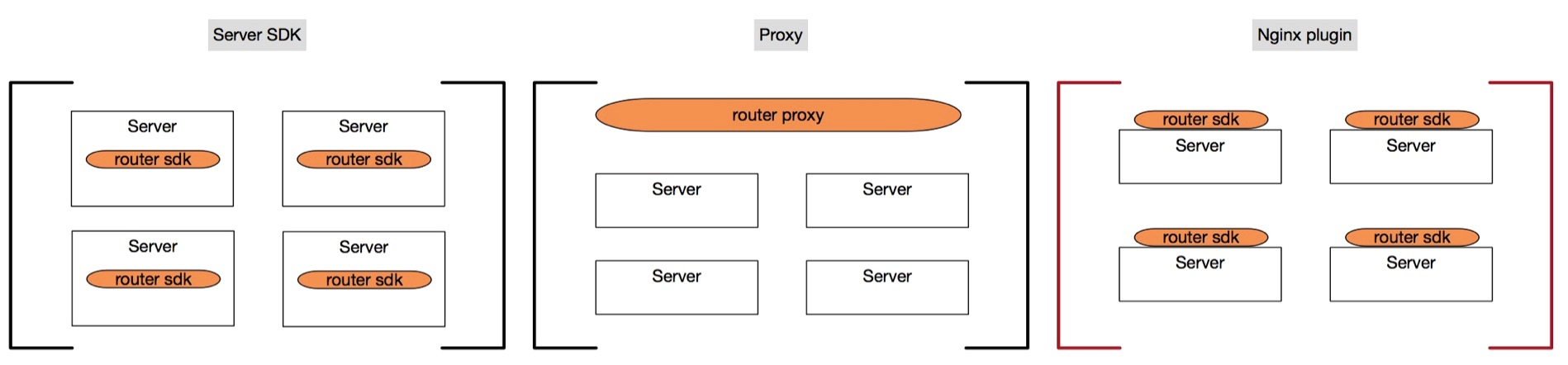

第一種SDK的方式因為對業務的強侵入性是首先被排除的，統一接入層進行代理和去中心化插件集成兩種方案各有利弊，但當時首批要接入單元化架構的服務很多都還沒有統一接入到gateway，所以基于現狀的考慮使用了去中心化插件集成的方式，通過在應用的nginx集成UnitRouter，

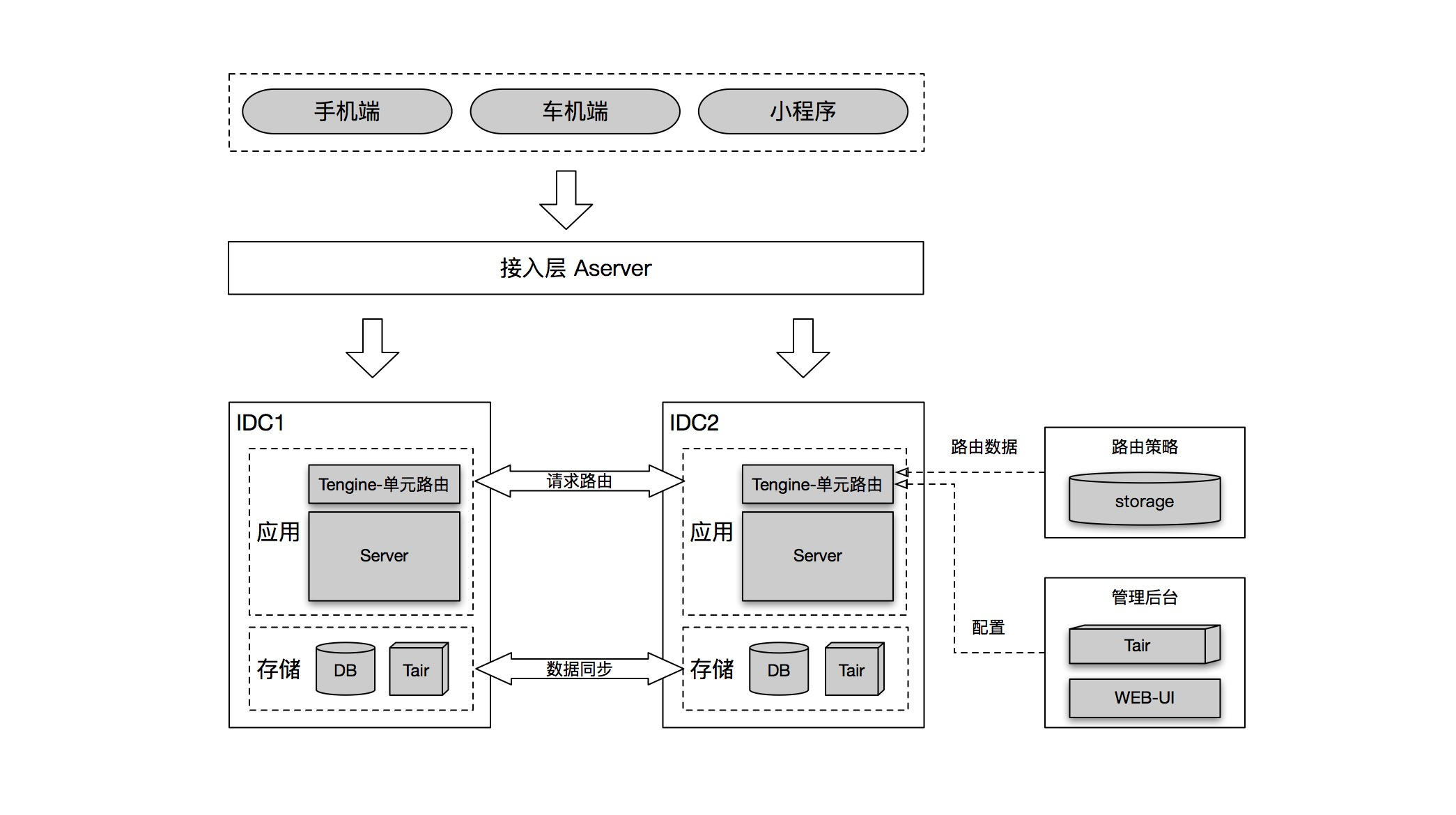

服務單元化架構

目前高德賬號，云同步、用戶評論系統都完成了單元化改造，采用三地四機房部署，寫入量較高的云同步服務，單元寫高峰能達到數w+QPS (存盤是mongodb集群)，

以賬號系統為例介紹下高德單元化應用的整體架構，

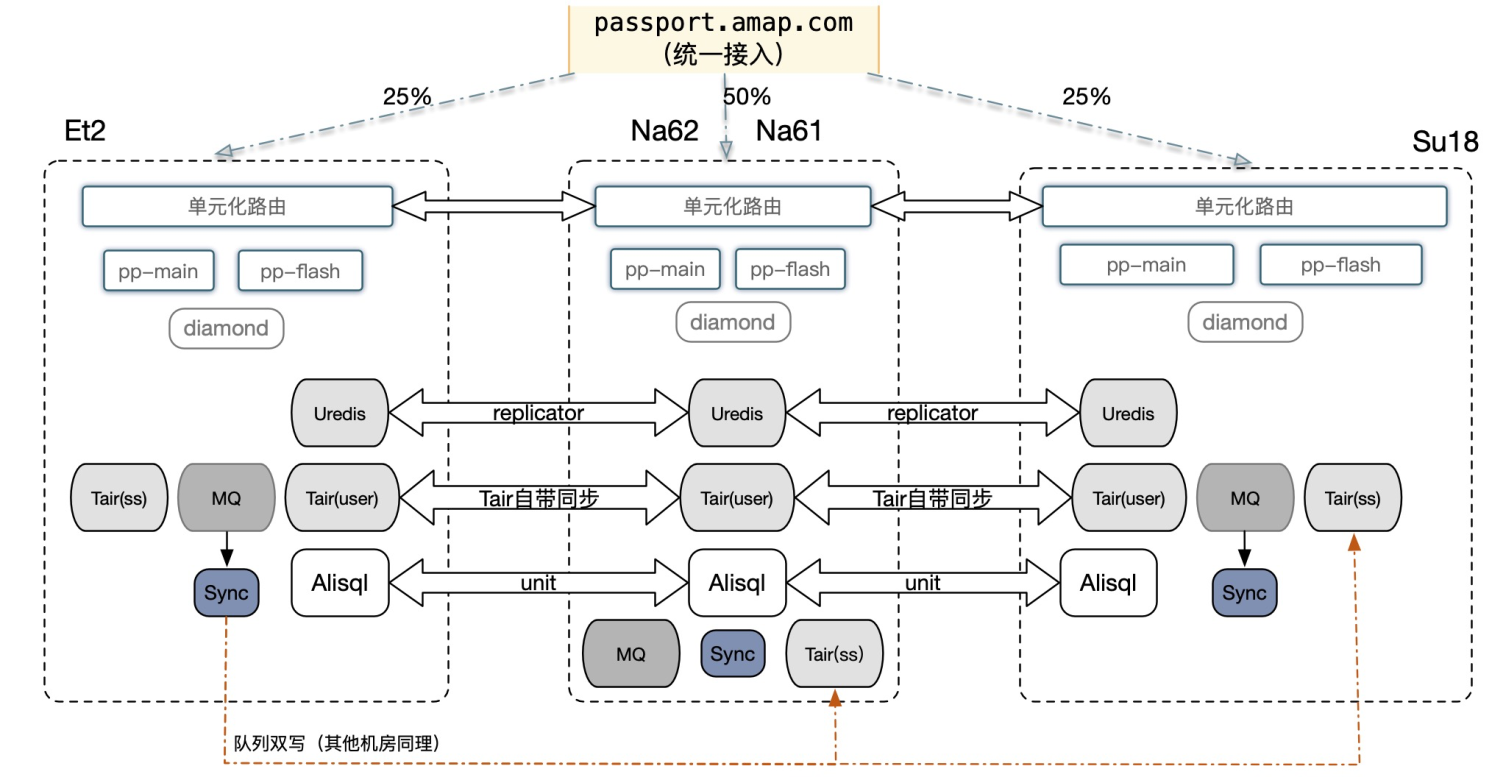

賬號系統服務是三地四機房部署，資料分別存盤在tair為代表的快取和XDB里，資料存盤三地集群部署、全量同步，賬號系統服務器的Tengine上安裝UntiRouter，它請求的負責單元識別和路由，用戶單元劃分是通過記錄用戶與單元關系的路由表來控制，

PS：因歷史原因快取使用了tair和自建的uredis(在redis基礎上添加了基于log的資料同步功能)，目前已經在逐步統一到tair，資料同步依賴tair和alisql的資料同步方案，以及自建的uredis資料同步能力，

就近接入實作方案

為滿足高德業務低延時要求，就要想辦法做到資料(單元)離用戶更近，其中有兩個關鍵鏈路，一個是通過aserver接入的外網連接，另一個是服務內部路由(盡可能不產生跨單元路由)，

措施1：客戶端的外網接入通過aserver上的配置，將不同地理區域(七個大區)的設備劃分到對應近的單元，如華北用戶接入張北單元，

措施2：通過記錄用戶和單元關系的路由表來劃分用戶所屬單元，這個關系是通過系統日志分析出來的，用戶經常從哪個單元入口進來，就會把用戶劃分到哪個單元，從而保證請求入口和單元劃分的相對一致，從而減少跨單元路由，

所以，在最終的單元路由實作上我們提供了傳統的取模路由，和為降延時而設計的基于路由表路由兩種策略，同時，為解無須登錄的業務場景問題，上述兩種策略除了支持用戶ID，我們同時也支持設備ID，

路由表設計

路由表分為兩部分，一個是用戶-分組的關系映射表，另一個是分組-單元的關系映射表，在使用時，通過路由表查對應的分組，再通過分組看用戶所屬單元，分組對應中國大陸的七個大區，

先看“用戶-(大區)分組”：

路由表是定期通過系統日志分析出來的，看用戶最近IP屬于哪個大區就劃分進哪個分組，同時也對應上了具體單元，當一個北京的用戶長期去了深圳，因IP的變化路由表更新后將劃進新大區分組，從而完成用戶從張北單元到深圳單元的遷移，

再看“分組-單元”：

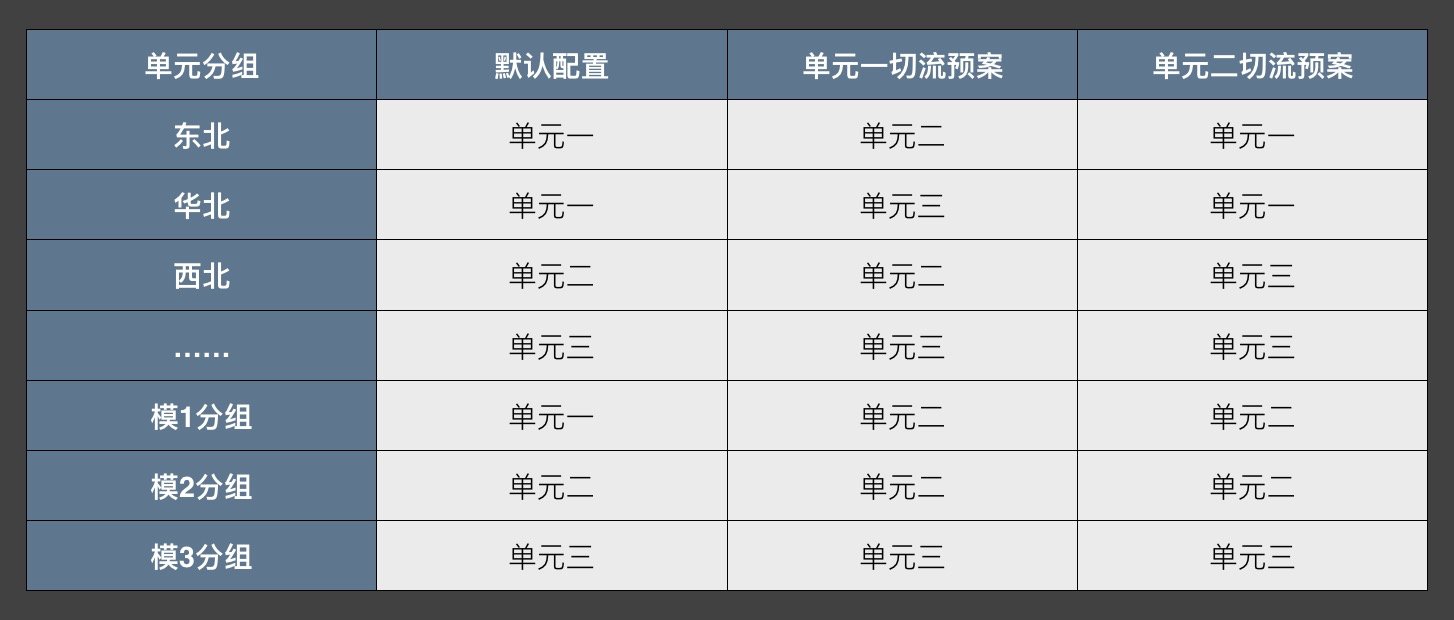

分組與單元的映射有一個默認關系，這是按地理就近來配置的，比如華南對應深圳，除了默認的映射關系，還有幾個用于切流預案的關系映射，

老用戶可以通過路由表來查找單元，新用戶怎么辦？對于新用戶的處理我們會降級成取模的策略進行單元路由，直至下次路由表的更新，所以整體上看新用戶跨單元路由比例肯定是比老用戶大的多，但因為新用戶是一個相對穩定的增量，所以整體比例在可接受范圍內，

路由計算

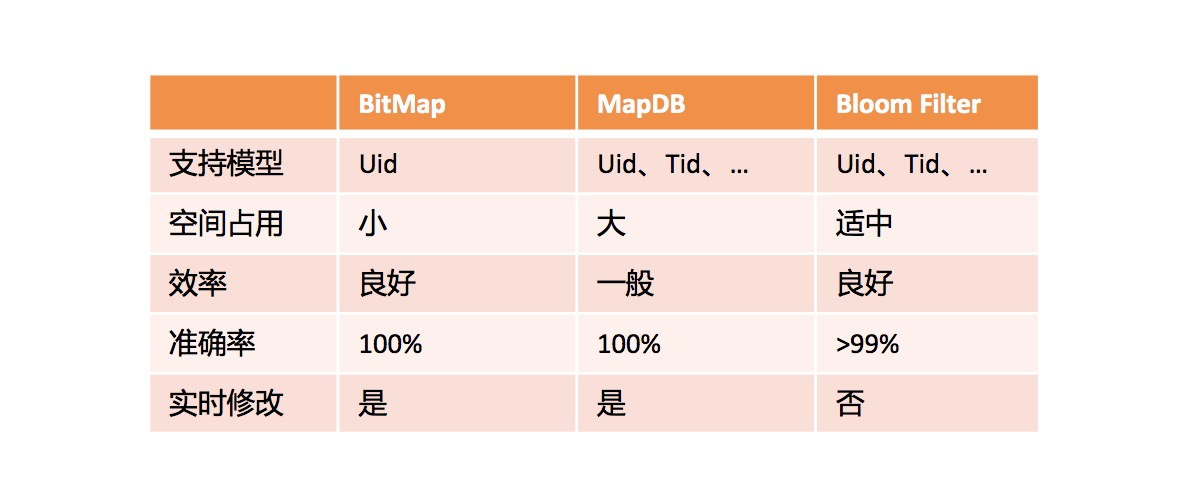

有了路由表，接下來就要解工程化應用的問題，性能、空間、靈活性和準確率，以及對服務穩定性的影響這幾個方面是要進行綜合考慮的，首先考慮外部存盤會增加服務的穩定性風險，后面我們在BloomFilter 、BitMap和MapDB多種方案中選擇BloomFilter，萬分之幾的誤命中率導致的跨單元路由在業務可接受范圍內，

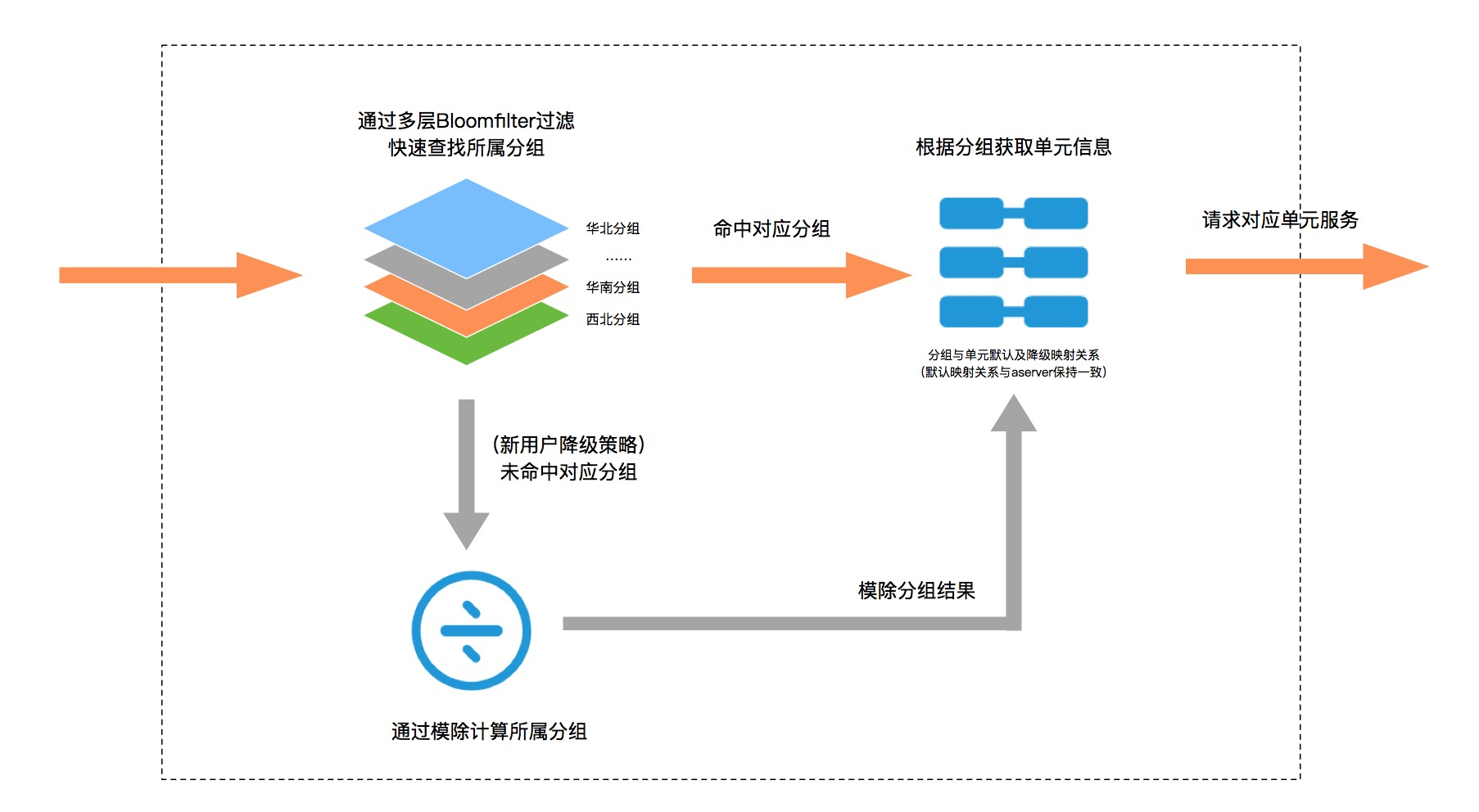

通過日志分析出用戶所屬大區后，我們將不同分組做成多個布隆過濾器，計算時逐層過濾，這個計算有兩種特殊情況：

1) 因為BloomFilter存在誤算率，有可能存在一種情況，華南分組的用戶被計算到華北了，這種情況比例在萬分之3 (生成BloomFilter時可調整)，它對業務上沒有什么影響，這類用戶相當于被劃分到一個非所在大區的分組里，但這個關系是穩定的，不會影響到業務，只是存在跨單元路由，是可接受的，

2) 新用戶不在分組資訊里，所以經過逐層的計算也沒有匹配到對應大區分組，此時會使用取模進行模除分組的計算，

如果業務使用的是取模路由而非路由表路由策略，則直接根據tid或uid計算對應的模除分組，原理簡單不詳表了，

單元切流

在發生單元故障進行切流時，主要分為四步驟

打開單元禁寫 (跨單元寫不敏感業務可以不配置)

檢查業務延時

切換預案

解除單元禁寫

PS：更新路由表時，也需要上述操作，只是第3步的切換預案變成切換新版本路由表；單元禁寫主要是了等待資料同步，避免資料不一致導致的業務問題，

核心指標

單元計算耗時1~2ms

跨單元路由比例底于5%

除了性能外，因就近接入的訴求，跨單元路由比例也是我們比較關心的重要指標，從線上觀察看，路由表策略單元計算基本上在1、2ms內完成，跨單元路由比例3%左右，整體底于5%，

四、后續優化

統一接入集成單元化能力

目前大部分服務都接入了統一接入網關服務，在網關集成單元化能力將大大減少服務單元化部署的成本，通過簡單的配置就可以實作單元路由，服務可將更多的精力放在業務的單元封閉和資料同步上，

分組機制的優化

按大區分組存在三個問題：

通過IP計算大區有一定的誤算率，會導致部分用戶劃分錯誤分組，

分組粒度太大，單元切流時流量不好分配，舉例，假如華東是我們用戶集中的大區，切流時把這個分組切到任意一個指定單元，都會造成單元服務壓力過大，

計算次數多，分多少個大區，理論最大計算次數是有多少次，最后采取取模策略，

針對上述幾個問題我們計劃對分組機制做如下改進

通過用戶進入單元的記錄來確認用戶所屬單元，而非根據用戶IP所在大區來判斷，解上述問題1，

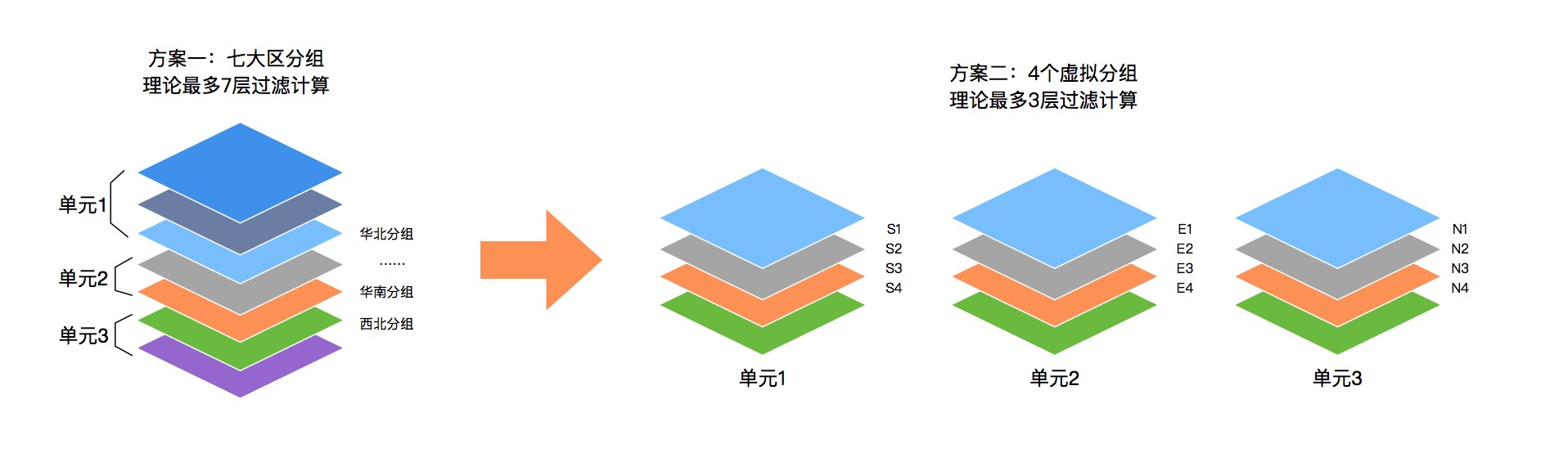

每個單元劃分4個虛擬分組，支持更細粒度單元切流，解上述問題2，

用戶確實單元后，通過取模來劃分到不同的虛擬分組，每個單元只要一次計算就能完成，新用戶只需經過3次計算，解上述問題3，

熱更時的雙表計算

與取模路由策略不同，路由表策略為了把跨單元路由控制在一個較好的水平需要定期更新，目前更新時需要一個短暫的單元禁寫，這對于很多業務來說是不太能接受的，

為優化這個問題，系統將在路由表更新時做雙(路由)表計算，即將新老路由表同時加載進記憶體，更新時不再對業務做完全的禁寫，我們會分別計算當前用戶(或設備)在新老路由表的單元結果，如果單元一致，則說明路由表的更新沒有導致該用戶(或設備)變更單元，所以請求會被放行，相反如果計算結果是不同單元，說明發生了單元變更，該請求會被攔截，直至到達新路由表的一個完全起用時間，

優化前服務會完全禁寫比如10秒(時間取決于資料同步時間)，優化后會變成觸發禁寫的是這10秒內路由發生變更的用戶，這將大大減少對業務的影響，

服務端資料驅動的單元化場景

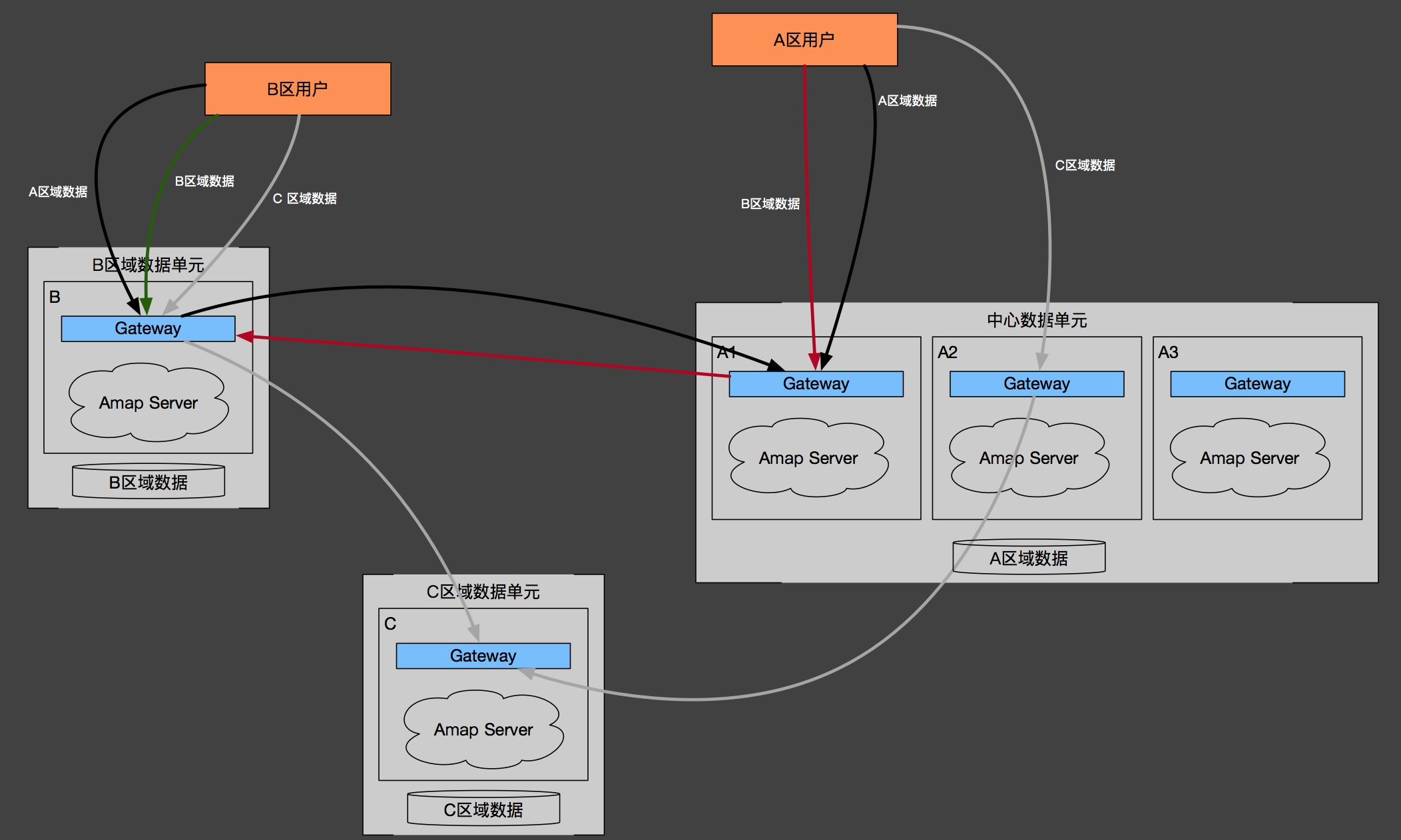

前面提到高德在路由策略上結合業務的特別設計，但整體單元劃分還是以用戶(或設備)為維度來進行的，但高德業務還有一個大的場景是我們未來要面對和解決的，就是以資料維度驅動的單元設計，基于終端的服務路由會變成基于資料域的服務路由，

高德很多服務是以服務資料為核心的，像地圖資料等它并非由用戶直接產生，業務的發展資料存盤也將不斷增加，包括5G和自動駕駛，對應資料的爆發式增長單點全量存盤并不實作，以服務端資料驅動的服務單元化設計，是我們接下來要考慮的重要應用場景，

寫在最后

不同的業務場景對單元化會有不同的訴求，我們提供不同的策略和能力供業務進行選擇，對于多資料服務我們建議使用業務取模路由，簡單且易于維護；對于RT敏感的服務使用路由表的策略來盡可能的降低服務回應時長的影響，另外，要注意的是強依賴性的服務要采用相同的路由策略，
