寫在前面
模塊復用是邏輯設計人員必須掌握的一個基本功，通過將成熟模塊打包成IP核，可實作重復利用，避免重復造輪子，大幅提高我們的開發效率，
接下來將之前設計的串口接收模塊和串口發送模塊打包成IP核，再分別呼叫這兩個IP核，構成串口接收--發送循回，依次驗證IP核打包及呼叫是否成功，
原始碼在這：串口（UART）的FPGA實作
Vivado版本：Vivado 2019.2
開發板：xc7a35tfgg484-2
打包
打包串口發送模塊uart_tx

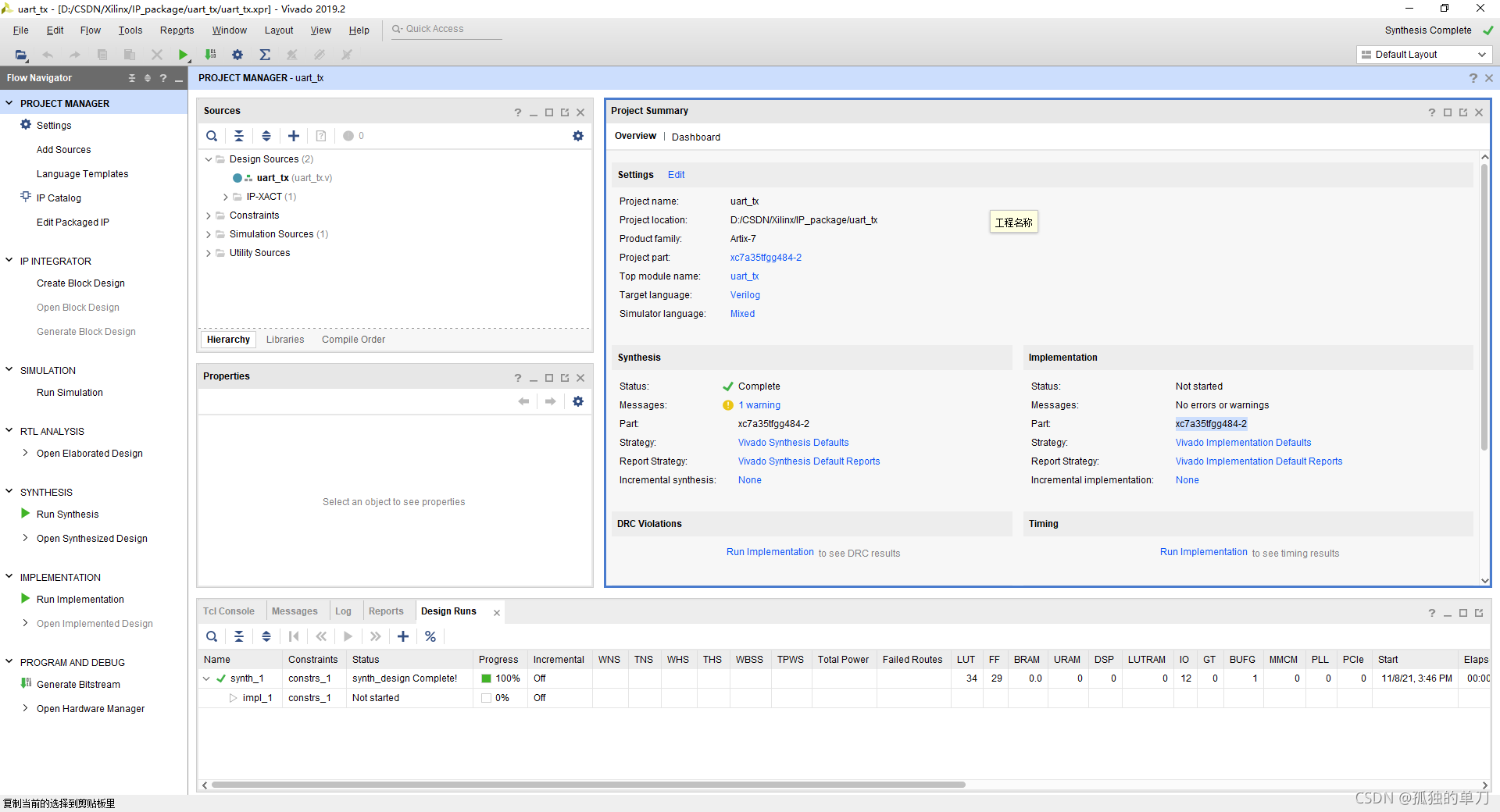

1、首先打開發送模塊的VIVADO工程，確保其編譯無誤（最好進行仿真驗證、上板驗證保證其功能正確性），如下：

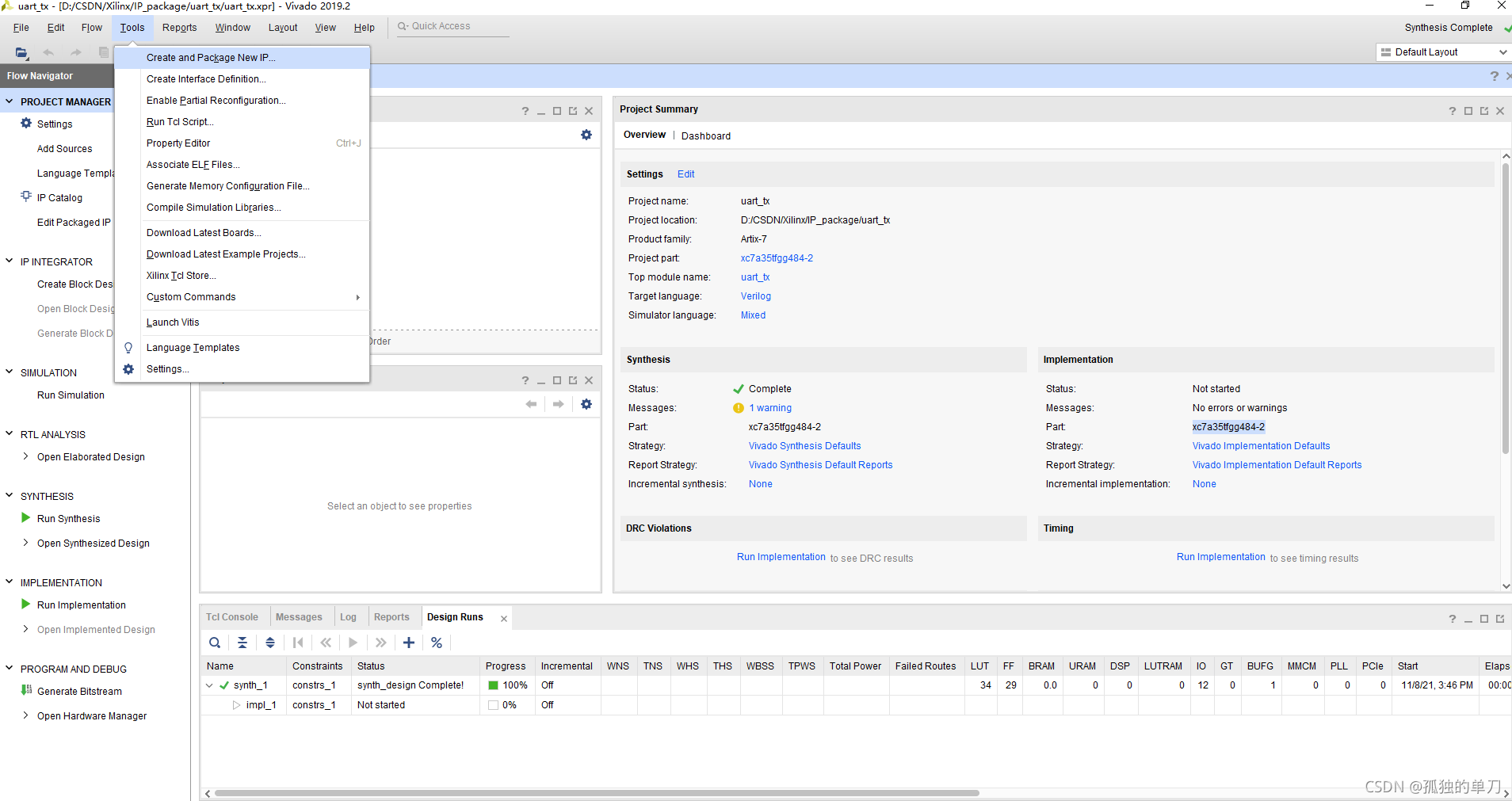

2、點擊Tools-----create and package new ip

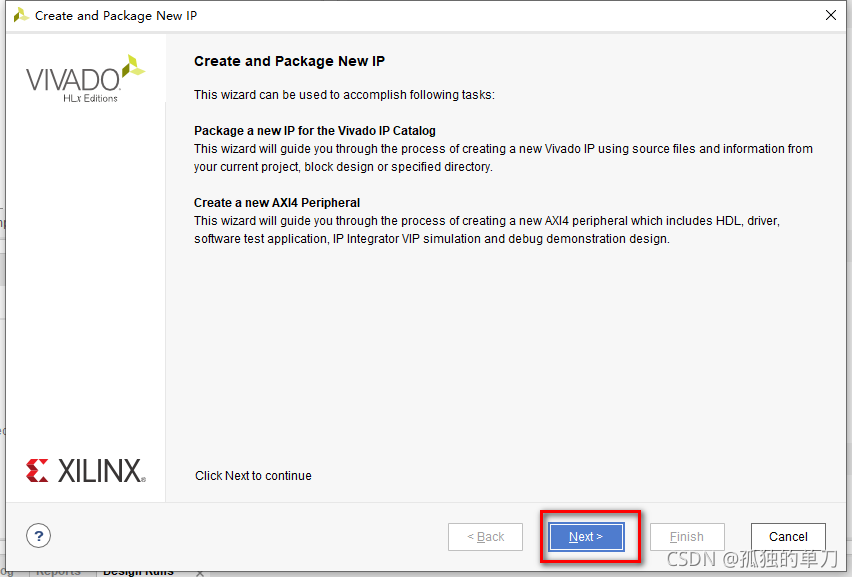

3、點擊Next

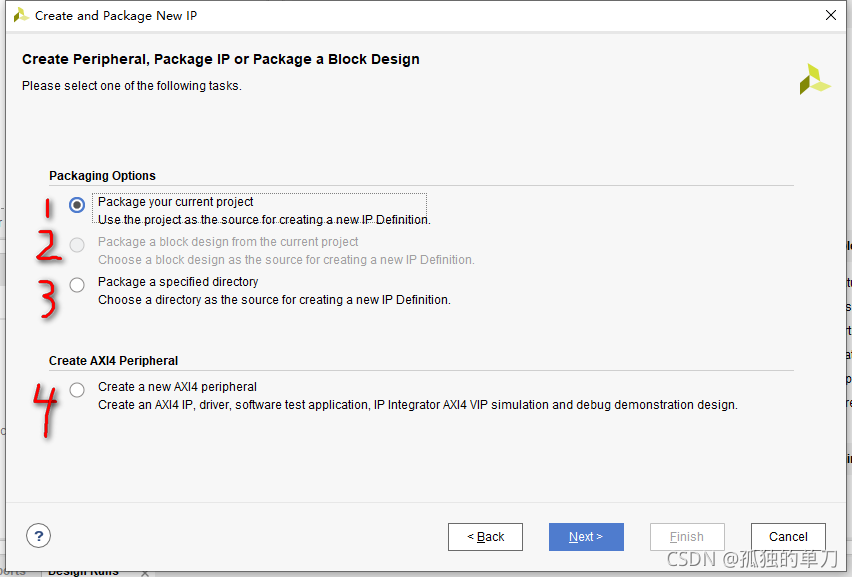

4、選擇選項1，點擊Next，各選項含義：
- 1---將當前工程打包為IP核
- 2----將當前工程的模塊設計打包為IP核
- 3----將一個特定的檔案夾目錄打包為IP核
- 4----創建一個帶AXI介面的IP核

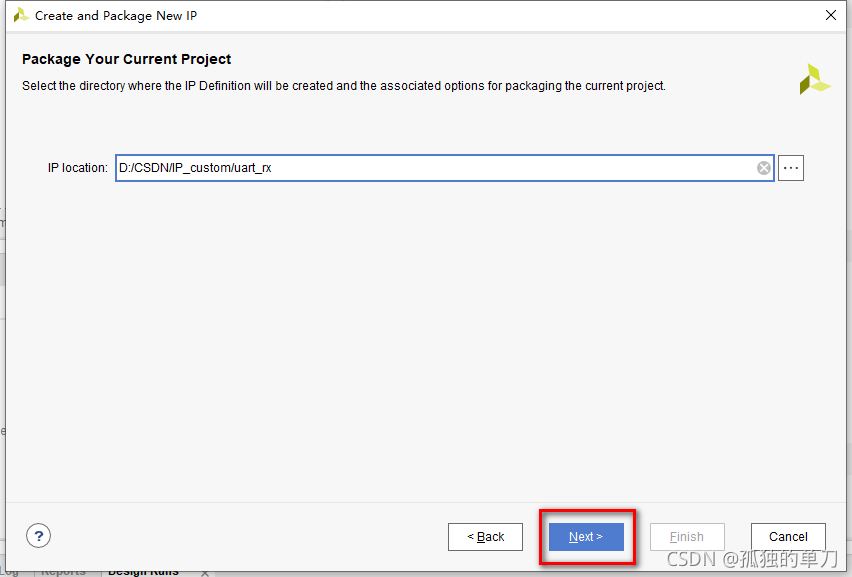

5、選擇IP存放路徑，建議專門建一個檔案夾來管理所有建立的IP核，然后點擊Next

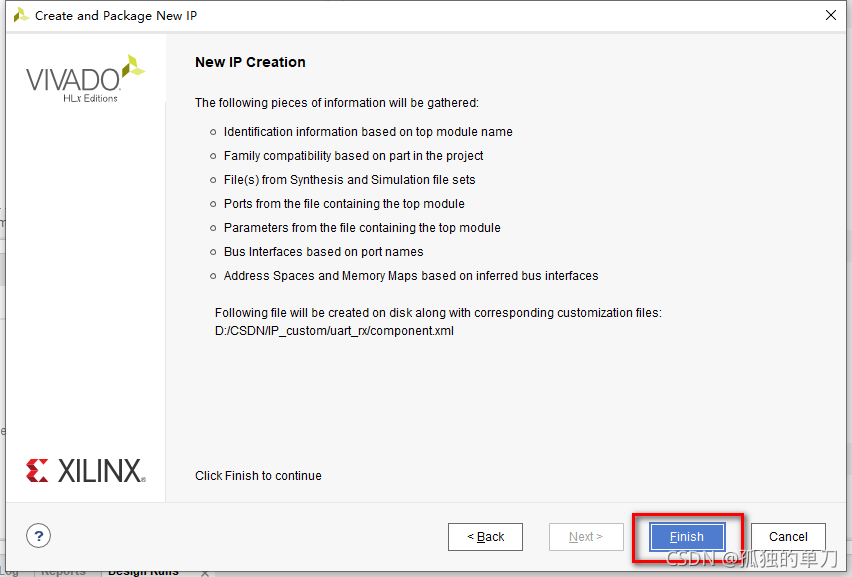

6、點擊OK，然后點擊NEXT，會自動創建一個新工程，用來生成IP核

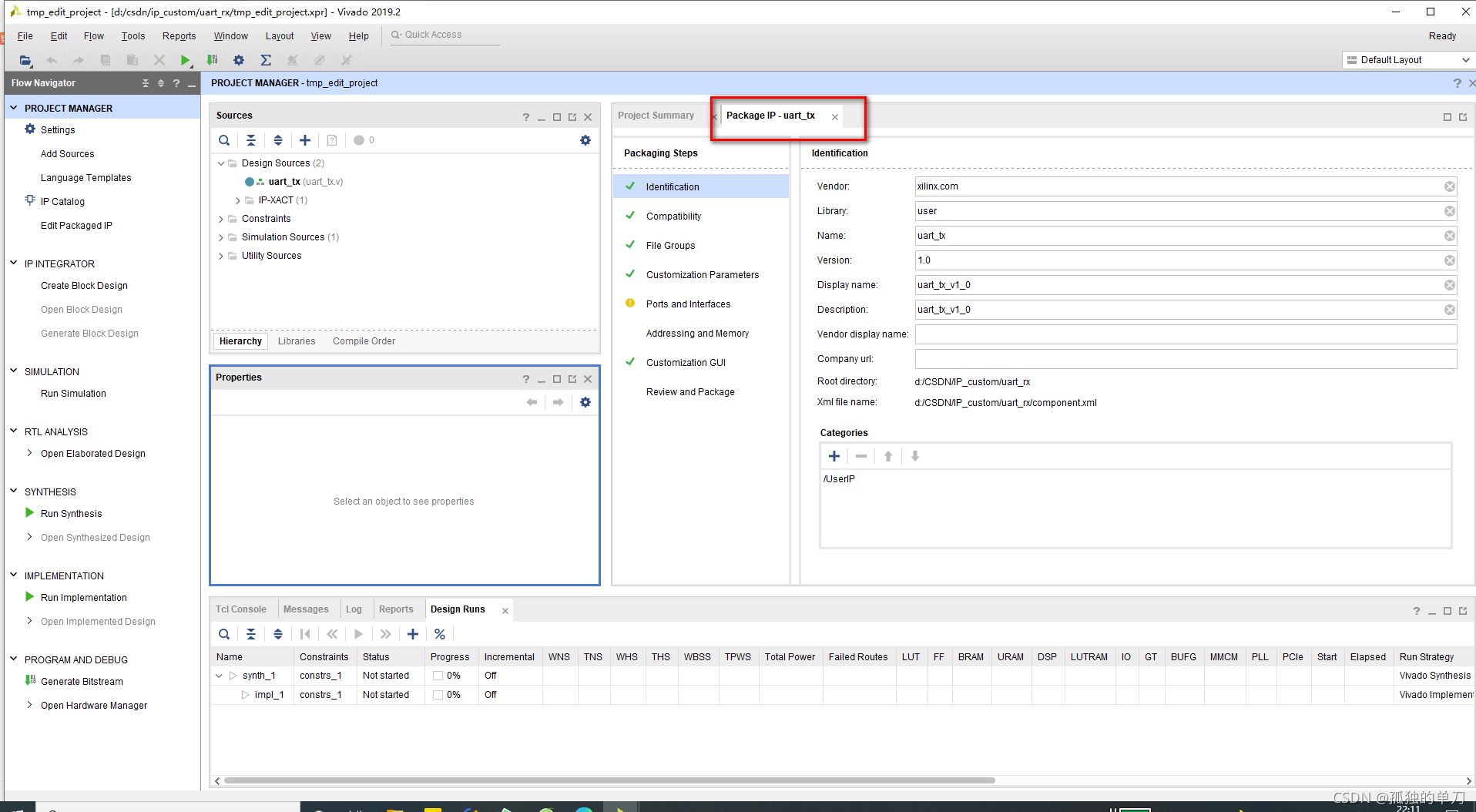

7、新生成的IP核打包工程如下：
在右邊的界面可以配置一系列引數：
Identification：主要是一系列資訊，如IP名字，開發者、版本號等，因為本文僅作示范，所以我這邊所有資訊都沒改
compatibility：兼容的系列，這里根據自己需求添加所需要的系列芯片就好了，我這邊保持默認
file groups：IP核的檔案架構，可以添加或洗掉檔案，比如添加仿真檔案、例化檔案，說明檔案等，我這邊保持默認

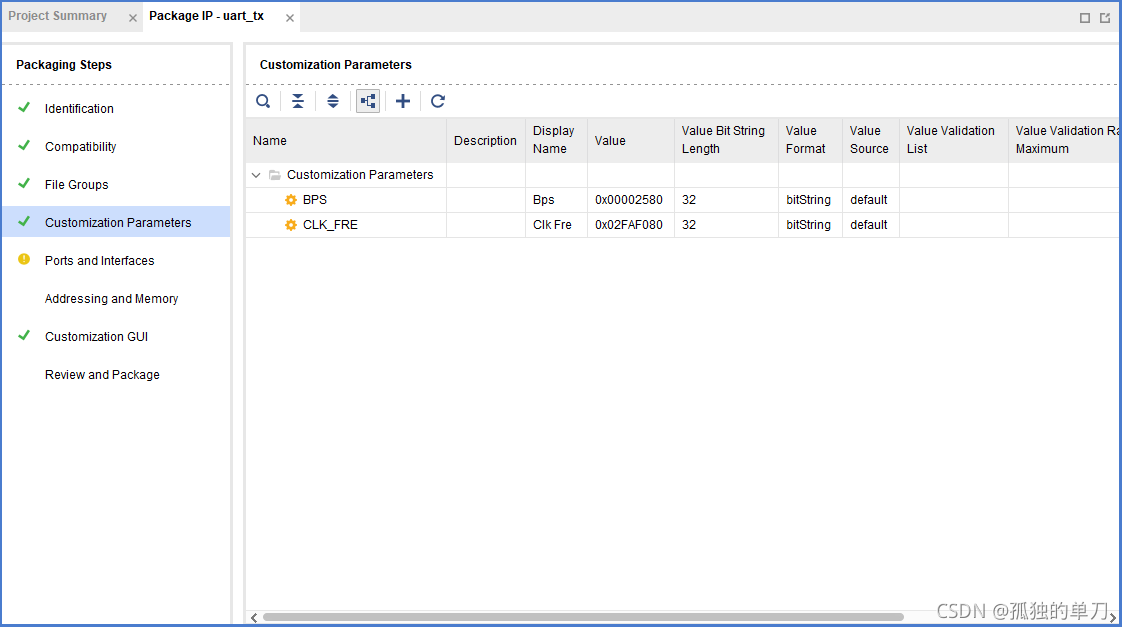

Customization Parameters：定制化引數，可對引數進行自己的配置，如引數名稱啊，型別啊，自定義區間，可選串列等，

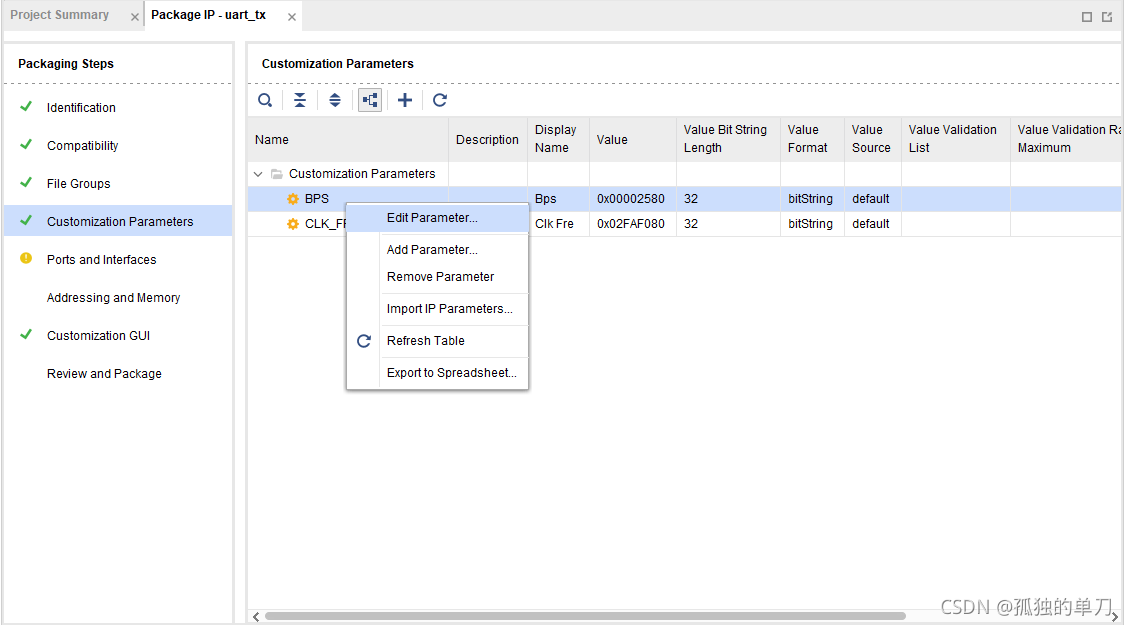

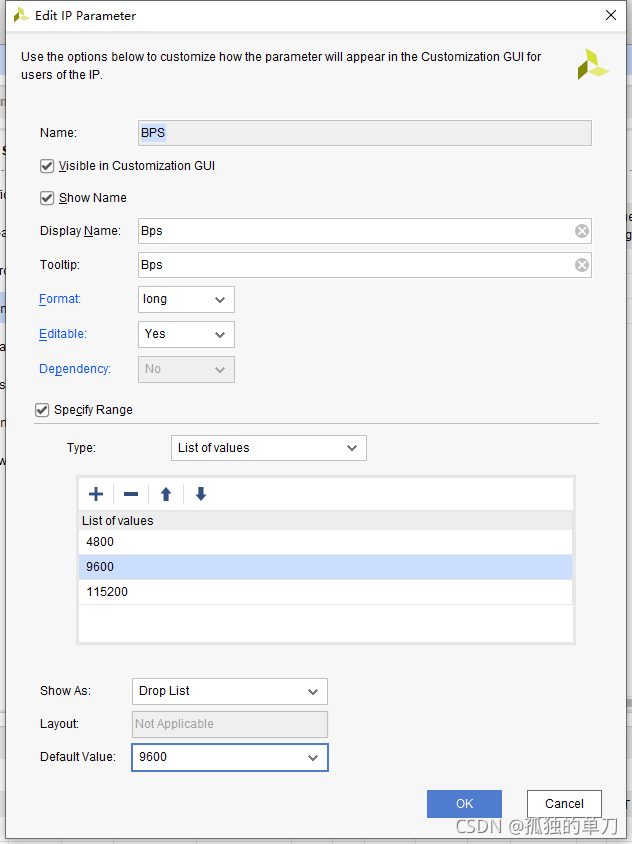

點擊BPS----edit parameter，對引數進行配置（該引數為串口模塊的波特率）
將格式Format改為long型別，再勾上Specify Range，Type改成List of values，再添加3個引數（僅作示范）--4800、9600、115200，再將默認值Default value改為9600，這樣就將該引數配置成了可選引數，默認9600，可選值：4800、9600、115200，

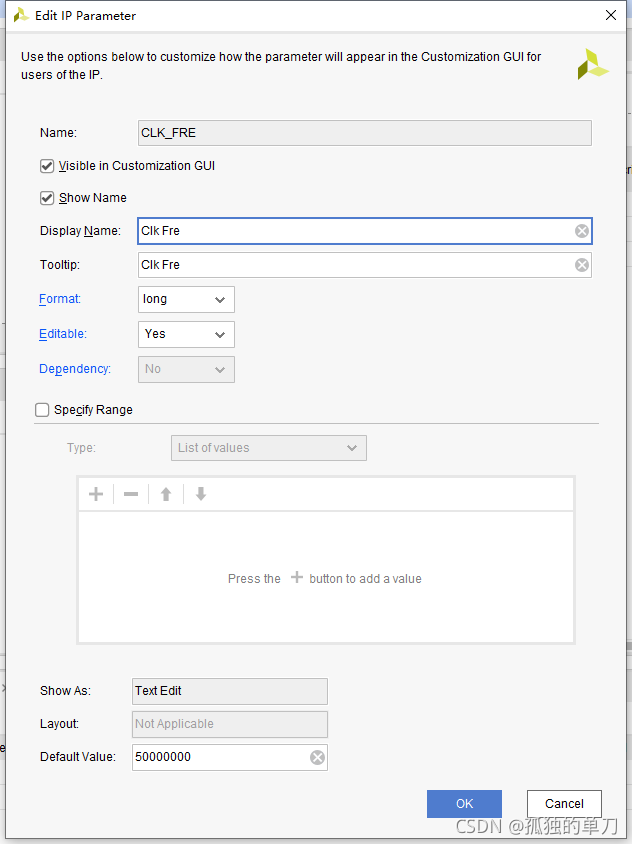

再使用同樣的方法將引數CLK_FRE（模塊時鐘頻率）改為long型別，默認50000000.

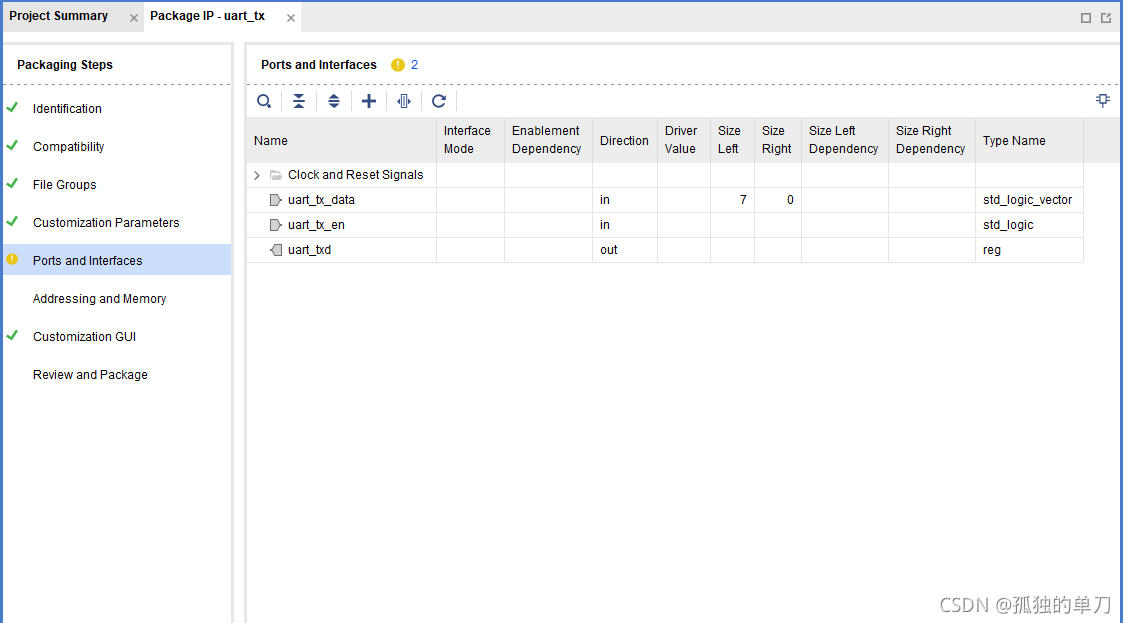

Ports and Interfaces：這里展示了IP的介面，可根據需求添加、洗掉介面或者總線，

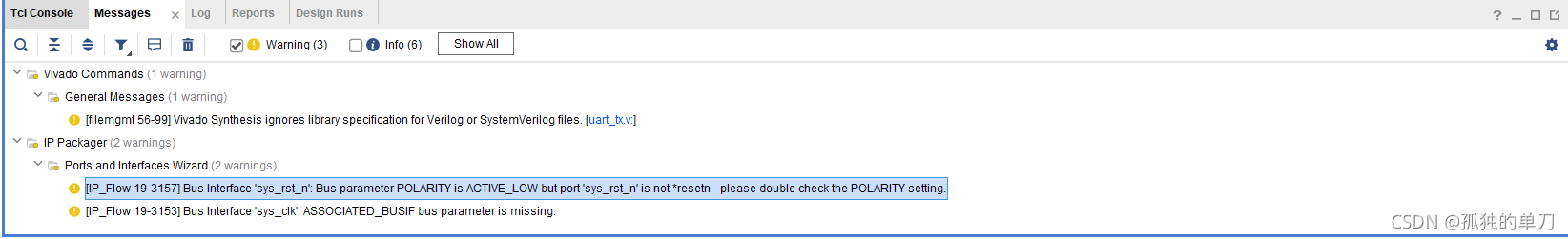

需要說明的是，這里很容易報警告：
這個警告是因為IP核打包器在設計中推斷出了時鐘埠或是復位埠，例如：如果信號名稱包含以下任何一種：[ ]clk，[ ]clkin， [ ]clock[ ]， [ ]aclk 或 [ ]aclkin，那么IP打包器就會為將其判斷成為時鐘介面，被自動判斷出的介面，IP打包器會傾向于認為你使用AXI介面來處理這個信號，因為IP打包器工具主要是針對于AXI介面，所以如果你的IP中并不使用AXI總線，這兩條警告可以直接忽略，在實際的IP中不會有任何的影響，
Addressing and Memory：地址分配和儲存映射，本設計用不到，直接跳過，感興趣的可以看XILINX的手冊UG1118，

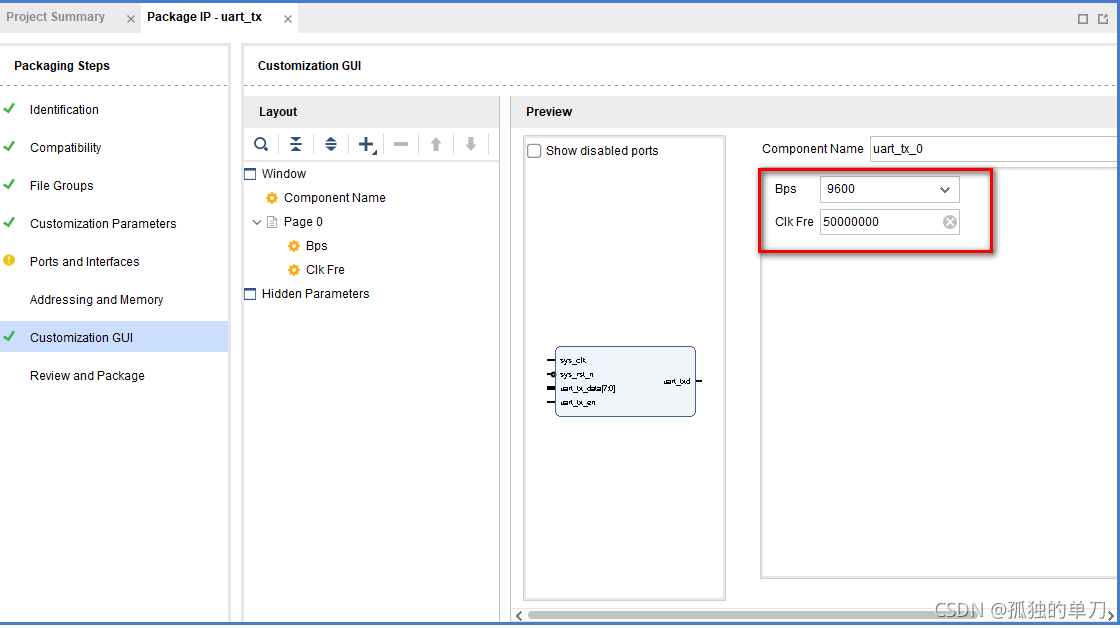

Customization GUI：引數設定的GUI界面，可以對以后配置IP核的界面做一個修改，可以看到，紅框內的引數都是我設定好的默認值，

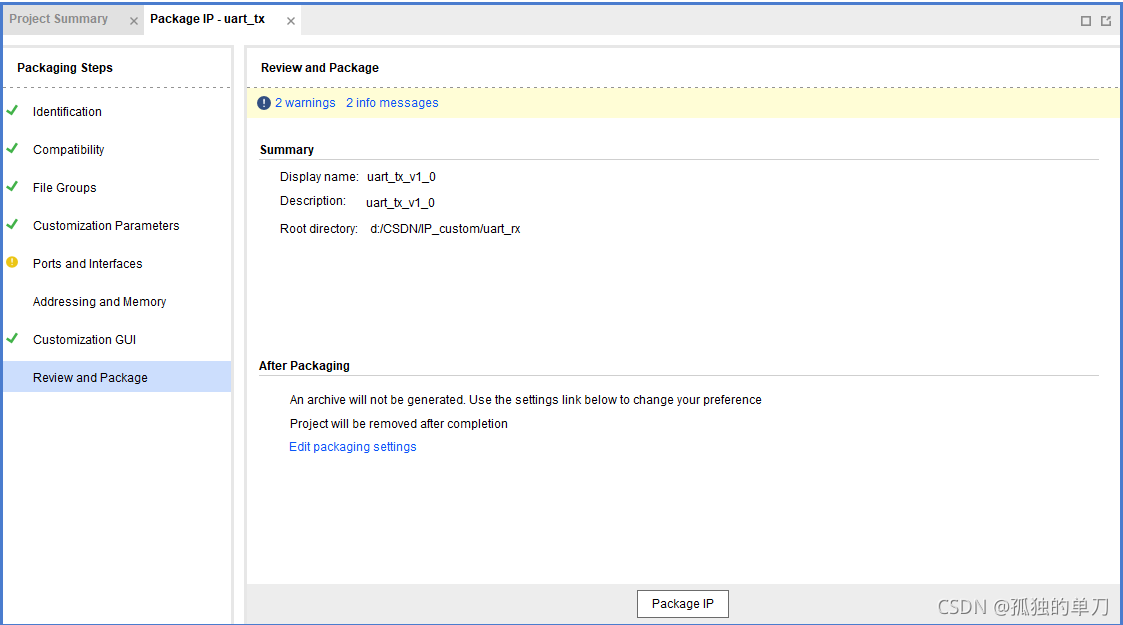

Review and Package：IP核總覽及生成界面，點擊Package IP完成IP打包
IP核成功打包，如下：
打包串口接收模塊uart_rx
使用同樣的方法把串口接收模塊也打包成IP，
呼叫
接下來分別呼叫這兩個IP核，構成串口接收--發送循回，依次驗證IP核打包及呼叫是否成功，

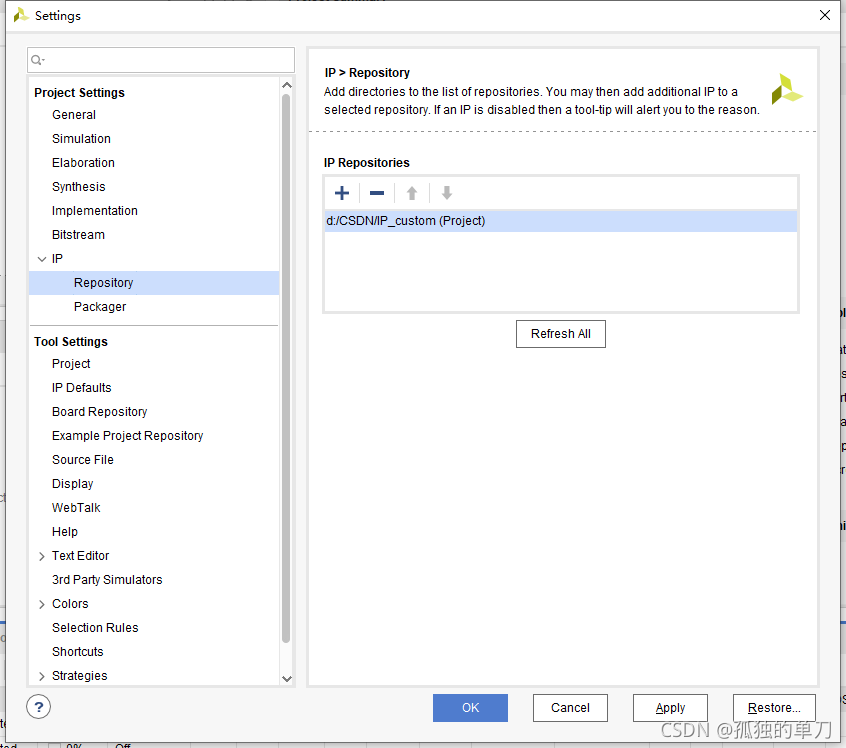

首先新建一個工程，點擊Settings----IP----Repository， 添加IP核所在路徑：

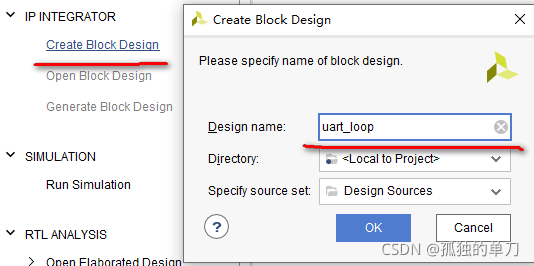

點擊 create block design，新建一個BD模塊，建議名稱與專案名稱一致，

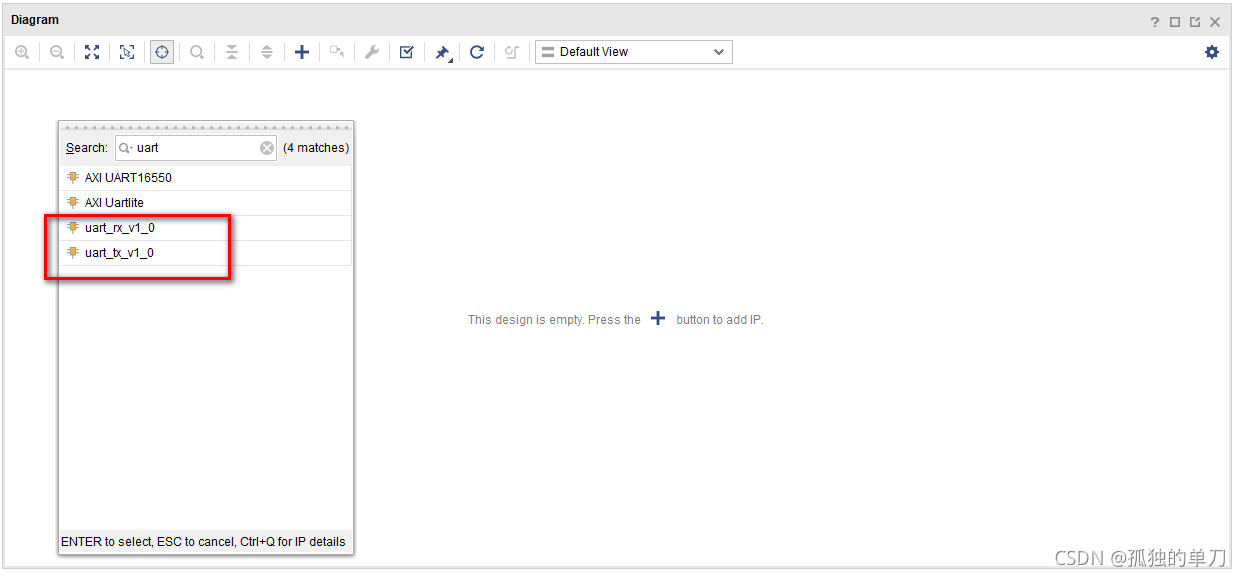

在BD編輯視窗添加IP，搜uart就出現了我們打包的兩個IP核：

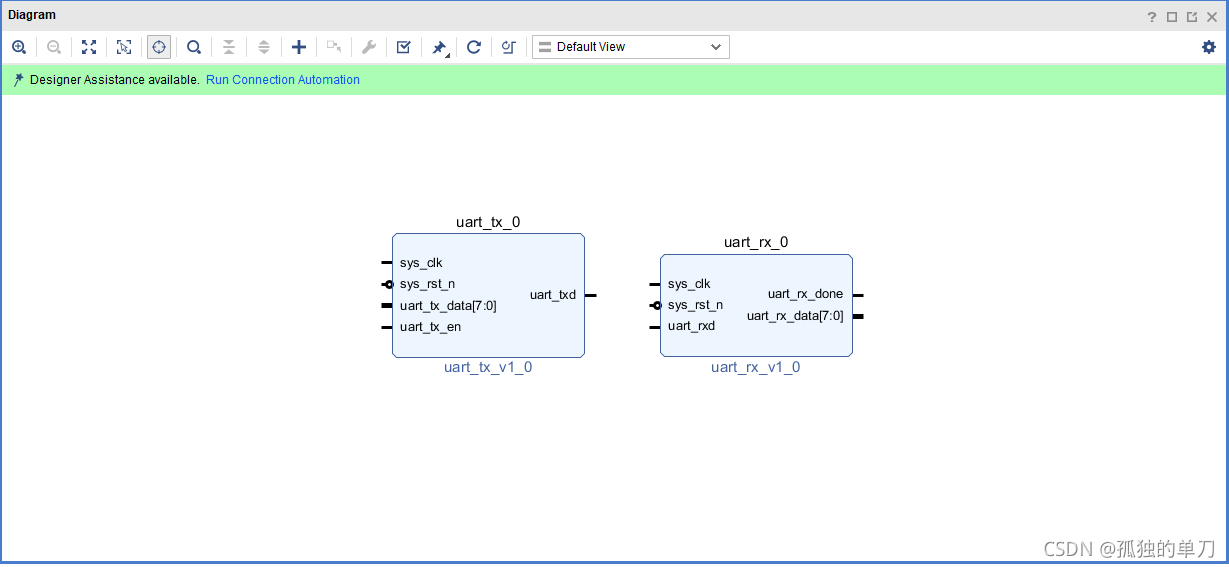

分別添加串口發送模塊和串口接收模塊：

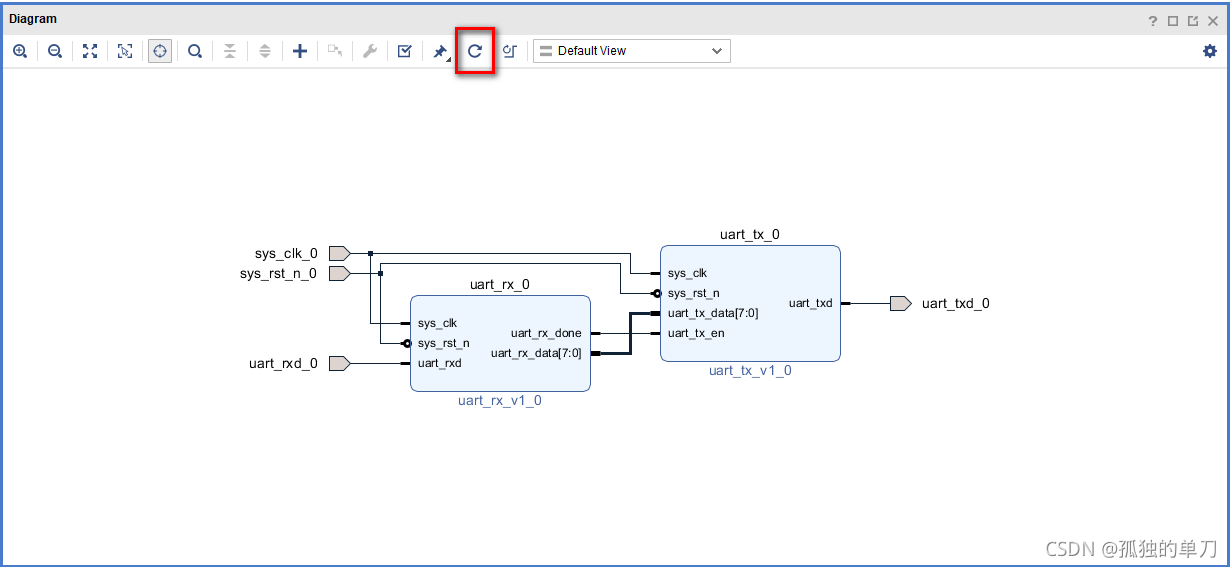

把對外的四個埠（clk,rst,txd,rxd）引出來，右擊sys_clk，點擊make external ，其他三個埠操作一致；再把對應的線連接，然后點擊regenerate layout：
這里我們的 Block Design 就設計完成了，在 Diagram 視窗空白處右擊，然后選擇“Validate Design” 驗證設計，驗證完成后彈出對話框提示“Validation Successful”表明設計無誤，點擊“OK”確認，最后按 快捷鍵“Ctrl+S”保存設計，
接下來在 Source 視窗中右鍵點擊 Block Design 設計檔案“system.bd”，然后依次執行“Generate Output Products”和“Create HDL Wrapper”，
然后添加管腳約束，生成bit流檔案，
測驗

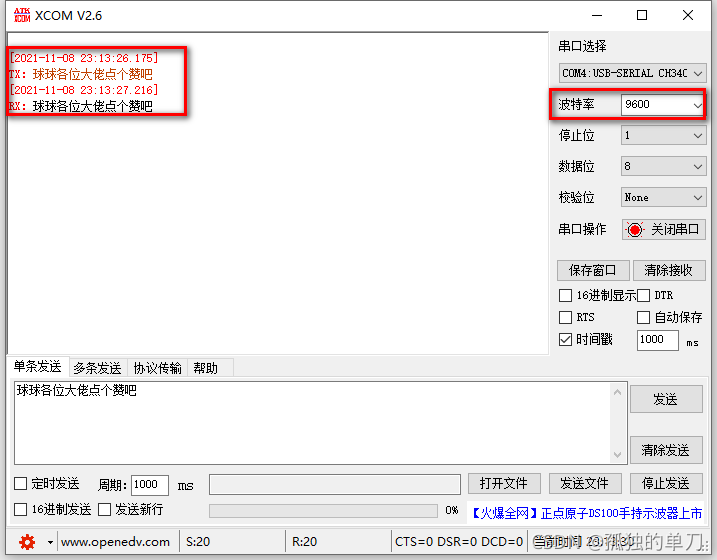

下載bit流檔案，使用串口除錯助手發送一包資料給FPGA，理論上FPGA馬上回相同的資訊給串口除錯助手（此時串口波特率9600）：

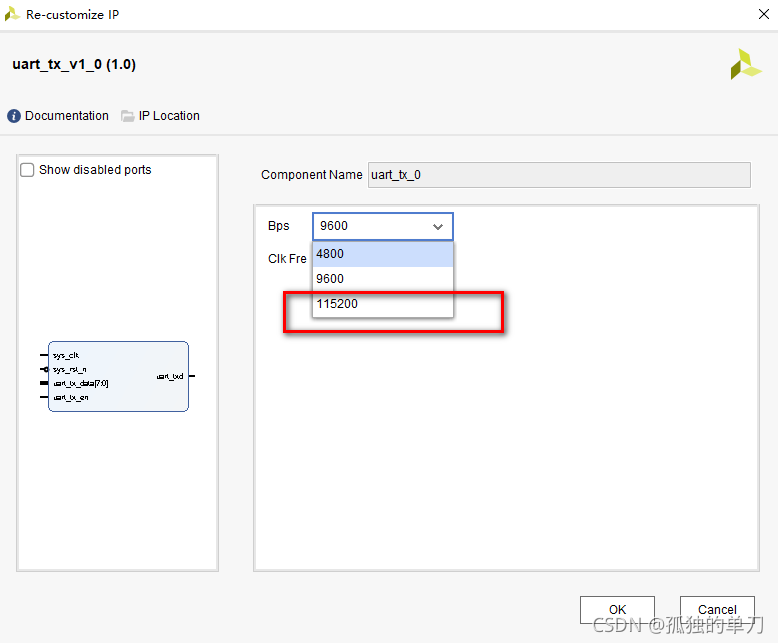

回傳設計階段，點擊IP核框圖，將波特率改為115200，如下：

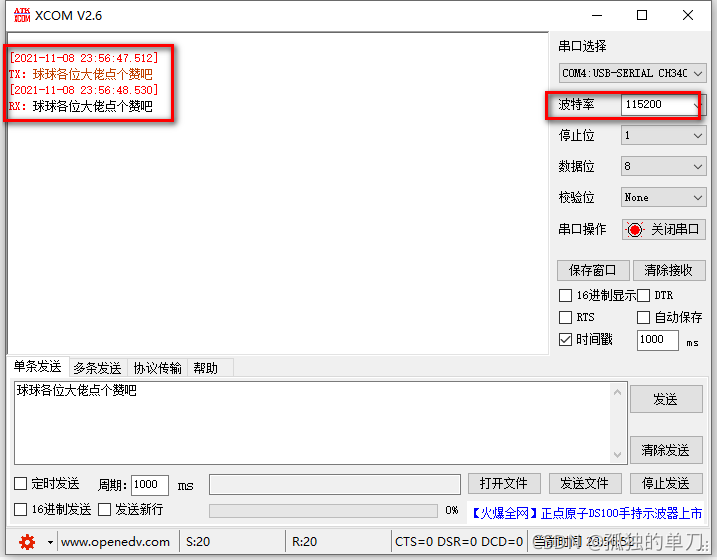

重新生成并下載bit流檔案，使用串口除錯助手發送一包資料給FPGA，理論上FPGA馬上回相同的資訊給串口除錯助手（此時串口波特率115200）：
參考資料：
UG1118----Creating and Packaging Custom IP
米聯客----XILINX 7 系列 FPGA 基礎入門
