Nginx學習之ngx_cycle_s中的四維指標

好記性不如爛筆頭！剛開始看完一遍nginx的原始碼，由于原始碼工程量比較大，看完之后理解了，過一段時間再回過頭來看又有點遺忘，所以決定做一下記錄，以便后續翻閱，如有漏錯，歡迎指正，

ngx_cycle_s結構體可以說是Nginx中最為重要的結構體，它貫穿著整個行程代碼，本節我就該結構中的 void ****conf_ctx 四級指標進行深入學習，

Nginx的所有配置結構體全部放在conf_ctx這個四維指標中，下來我們梳理一下原始碼，主要對HTTP模塊所對應的四維指標進行詳細分析，其它模塊同理，再次就不再做贅述，下來先看一下原始碼中的ngx_init_cycle函式，主要代碼如下：

ngx_cycle_t* ngx_init_cycle(ngx_cycle_t *old_cycle)
{
    ……
	// conf_ctx指標 指向ngx_max_module個 (void *) 指標指向每個模塊
    cycle->conf_ctx = ngx_pcalloc(pool, ngx_max_module * sizeof(void *));
    if (cycle->conf_ctx == NULL) {
        ngx_destroy_pool(pool);
        return NULL;
    }

    ……
	// conf_ctx指標中 modules 二級指標指向 ngx_modules 全域變數
    if (ngx_cycle_modules(cycle) != NGX_OK) {
        ngx_destroy_pool(pool);
        return NULL;
    }

	// 只有core模塊才有create_conf, init_conf結構
    for (i = 0; cycle->modules[i]; i++) {
        if (cycle->modules[i]->type != NGX_CORE_MODULE) {
            continue;
        }

		// 指向各CORE模塊的 module context
		// 對應http模塊來說指向&ngx_http_module_ctx
        module = cycle->modules[i]->ctx;

        if (module->create_conf) {
            rv = module->create_conf(cycle);
            if (rv == NULL) {
                ngx_destroy_pool(pool);
                return NULL;
            }

			// 每個模塊create_conf回傳 void * 對應的 conf_ctx[i] 中
            cycle->conf_ctx[cycle->modules[i]->index] = rv;
        }
    }
	……

	// conf的ctx指向cycle中的四維指標conf_ctx
    conf.ctx = cycle->conf_ctx;
    conf.cycle = cycle;
    conf.pool = pool;
    conf.log = log;
    conf.module_type = NGX_CORE_MODULE;
    conf.cmd_type = NGX_MAIN_CONF;
	……

	// 決議組態檔
    if (ngx_conf_parse(&conf, &cycle->conf_file) != NGX_CONF_OK) {
        environ = senv;
        ngx_destroy_cycle_pools(&conf);
        return NULL;
    }
	……
}

上述代碼實作的conf_ctx這個四維指標中的其中兩維，

1、一維是申請并指向所有模塊(ngx_max_module個 (void *) 指標)的配置，而并非所有主模塊的配置，

2、二維指向對應主模塊的create_conf函式（只有ngx_core_module模塊該函式指標不為NULL）所回傳的記憶體，對應http模塊則對應的create_conf為NULL，因此它的二維目前指的為NULL，

結合上述代碼的后半段及以下代碼分析，ngx_conf_handler函式是ngx_conf_parse決議組態檔時呼叫的，主要代碼如下：

static ngx_int_t ngx_conf_handler(ngx_conf_t *cf, ngx_int_t last)
{
	……
	if (cmd->type & NGX_DIRECT_CONF)     // 主模塊 ngx_core_commands 中命令
    {
		conf = ((void **) cf->ctx)[cf->cycle->modules[i]->index];
	}
    else if (cmd->type & NGX_MAIN_CONF)   // 子模塊event、http、mail 中命令
    {
		conf = &(((void **) cf->ctx)[cf->cycle->modules[i]->index]);
	}
    else if (cf->ctx)
    {
		confp = *(void **) ((char *) cf->ctx + cmd->conf);

		if (confp) {
			conf = confp[cf->cycle->modules[i]->ctx_index];
		}
	}

    // 呼叫對應命令的set回呼函式
	rv = cmd->set(cf, cmd, conf);
	……
}

上述代碼中cf->ctx指向cycle中的四維指標conf_ctx；上述我們已將思維指標的其中二維已經分析即：所有模塊的一維指標已初始化，ngx_core_module模塊的二維指標已初始化（其他event、http、mail 對應的create_conf函式指標都為NULL），

下來分析ngx_conf_handler函式，因為 http命令字的type為 ：NGX_MAIN_CONF，因此當遇到http{}關鍵字時，對應會執行：conf =&(((void **) cf->ctx)[cf->cycle->modules[i]->index])，我們下來分析一下該陳述句，

當命令型別為 NGX_DIRECT_CONF 時，說明該命令為 ngx_core_module 模塊命令，因為ngx_core_module 模塊有 create_conf 函式，此時：conf_ctx中的一維指標中的 void* 已經通過core模塊的create_conf函式申請了空間，所以只需將conf指標指向申請的空間就行，對應執行：conf = ((void **) cf->ctx)[cf->cycle->modules[i]->index]，

當命令型別為 NGX_MAIN_CONF時，對應所以的子模塊（event、http、mail）都沒有實作create_conf函式，因此需取出void*的地址來通過各自模塊的ngx_xxx_block函式為其申請空間，對應執行：conf = &((void **) cf->ctx)[cf->cycle->modules[i]->index]，

然后將conf指標作為cmd->set()函式的回呼函式的引數并執行，對于http命令來說將呼叫nginx_http_block函式，主要代碼如下：

static char * ngx_http_block(ngx_conf_t *cf, ngx_command_t *cmd, void *conf)
{
	……
    if (*(ngx_http_conf_ctx_t **) conf) {
        return "is duplicate";
    }

    // 申請 ngx_http_conf_ctx_t 結構的記憶體
    ctx = ngx_pcalloc(cf->pool, sizeof(ngx_http_conf_ctx_t));
    if (ctx == NULL) {
        return NGX_CONF_ERROR;
    }

    // *conf 實質等于 陣列申請的 void*
    *(ngx_http_conf_ctx_t **) conf = ctx;

    // 以下3個ngx_pcalloc申請 ngx_http_conf_ctx_t 結構中的三個二維指標記憶體
    ctx->main_conf = ngx_pcalloc(cf->pool,
                                 sizeof(void *) * ngx_http_max_module);
    if (ctx->main_conf == NULL) {
        return NGX_CONF_ERROR;
    }

    ctx->srv_conf = ngx_pcalloc(cf->pool, sizeof(void *) * ngx_http_max_module);
    if (ctx->srv_conf == NULL) {
        return NGX_CONF_ERROR;
    }

    ctx->loc_conf = ngx_pcalloc(cf->pool, sizeof(void *) * ngx_http_max_module);
    if (ctx->loc_conf == NULL) {
        return NGX_CONF_ERROR;
    }

    // 呼叫對應http模塊的create_main_conf、create_srv_conf、create_loc_conf函式
    for (m = 0; cf->cycle->modules[m]; m++) {
        if (cf->cycle->modules[m]->type != NGX_HTTP_MODULE) {
            continue;
        }

        module = cf->cycle->modules[m]->ctx;
        mi = cf->cycle->modules[m]->ctx_index;

        if (module->create_main_conf) {
            ctx->main_conf[mi] = module->create_main_conf(cf);
            if (ctx->main_conf[mi] == NULL) {
                return NGX_CONF_ERROR;
            }
        }

        if (module->create_srv_conf) {
            ctx->srv_conf[mi] = module->create_srv_conf(cf);
            if (ctx->srv_conf[mi] == NULL) {
                return NGX_CONF_ERROR;
            }
        }

        if (module->create_loc_conf) {
            ctx->loc_conf[mi] = module->create_loc_conf(cf);
            if (ctx->loc_conf[mi] == NULL) {
                return NGX_CONF_ERROR;
            }
        }
    }
    ……
}

如上代碼，對應http模塊來說，它的二維指標指向的結構為：ngx_http_conf_ctx_t；該結構中有三個 void** 型別的指標；對于main_conf、srv_conf、loc_conf三個void**指標申請記憶體為： ngx_http_max_module個void*的大小；因此http模塊的三維指標對應：main_conf、srv_conf、loc_conf型別的指標，因為這三個指標每一個都是二維指標（void**），指向的一個void* 的陣列，對于main_conf指標來說指向對應http模塊的create_main_conf函式回傳的地址，因此http模塊的四維指標對應的是create_xxx_conf函式回傳的地址，執行srv_conf、loc_conf指標同理在此不再贅述，下來看一下 http 的第一個模塊ngx_http_core_module 的 create_main_conf 函式，主要代碼如下：

static void * ngx_http_core_create_main_conf(ngx_conf_t *cf)
{
    ngx_http_core_main_conf_t  *cmcf;

    cmcf = ngx_pcalloc(cf->pool, sizeof(ngx_http_core_main_conf_t));
    if (cmcf == NULL) {
        return NULL;
    }
    ……

    return cmcf;
}

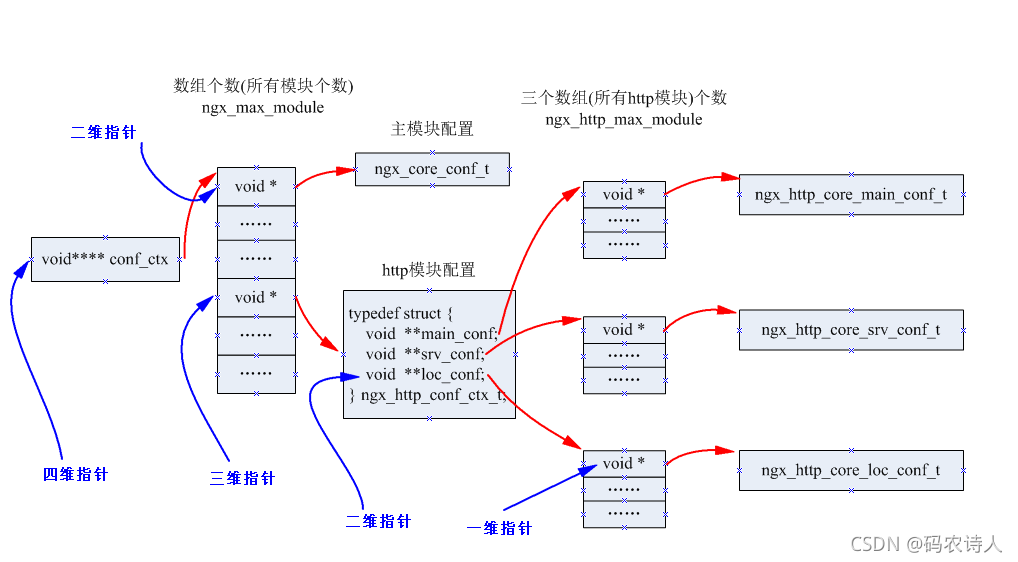

以上對四維指標詳細的分析了，其實對于四維指標只有http模塊用了四維；對于ngx_core_module 模塊只用了二維指標，源代碼其實實作的非常清楚，下來我通過一張圖片對本節進行一下整體梳理，梳理圖如下：
