干貨來了，用DDR搬磚，只需要會用IP就好，Xilinx官方YYDS！

-----------------------------------------------------------------------------------------------------------------

匯總篇：

Xilinx平臺DDR3設計保姆式教程（匯總篇）——看這一篇就夠了

----------------------------------------------------------------------------------------------------------------

目錄

一、MIG IP核配置

二、埠信號定義

2.1全部埠的注釋詳解

2.2埠信號分類

2.2.1使用DDR只需要設計這幾個信號

2.2.2 IP核的輸出信號

2.2.3 DDR讀資料信號歸類

2.2.4 DDR寫資料信號歸類

三、時序圖

3.1 UI控制時序圖

3.2寫操作時序圖

3.3讀操作時序圖

四、參考資料

一、MIG IP核配置

工具 ：VIVADO 2018.3

FPGA : XC7K325FFG900-2

DDR3 : MT41J256M16XX-125

• 配置時鐘部分，建議詳看第二篇《DDR各時鐘頻率分析》

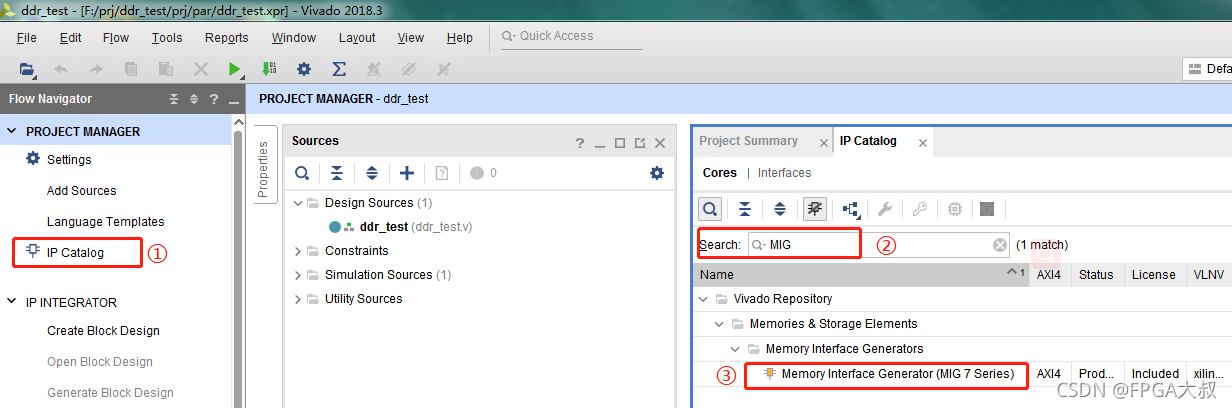

（1）選中“MIG”進入配置界面

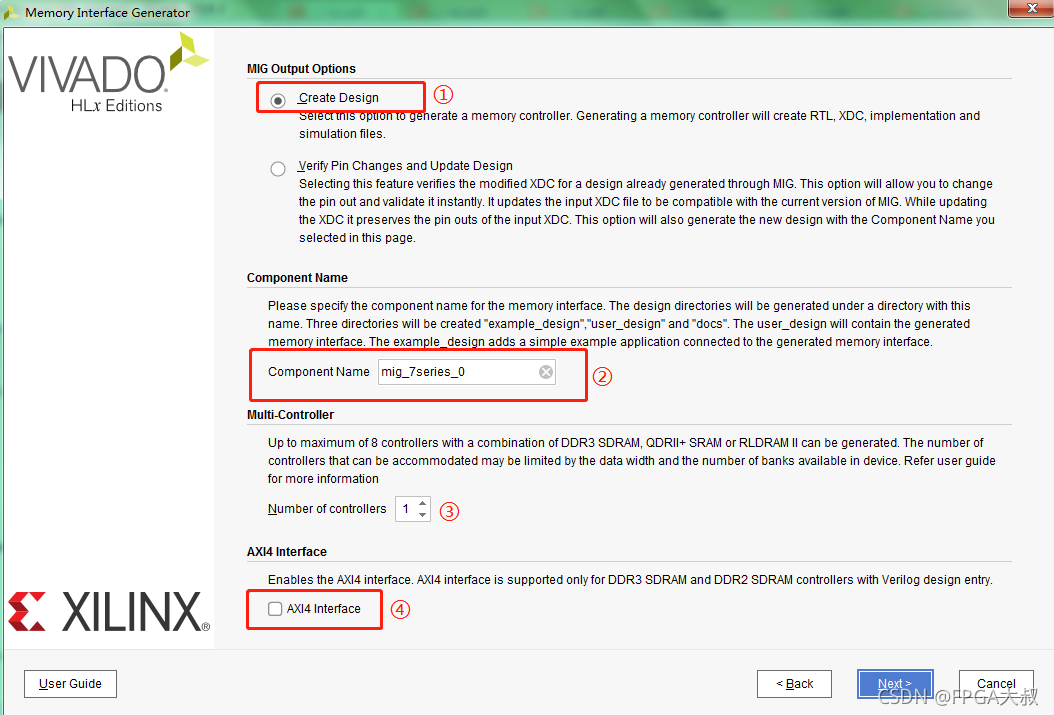

（2）選擇Create Design來創建設計

①選擇Create Design來創建設計

②自定義名字

③選擇1個控制器就好

④是否使用AXI4介面，為了簡化理解，不勾選

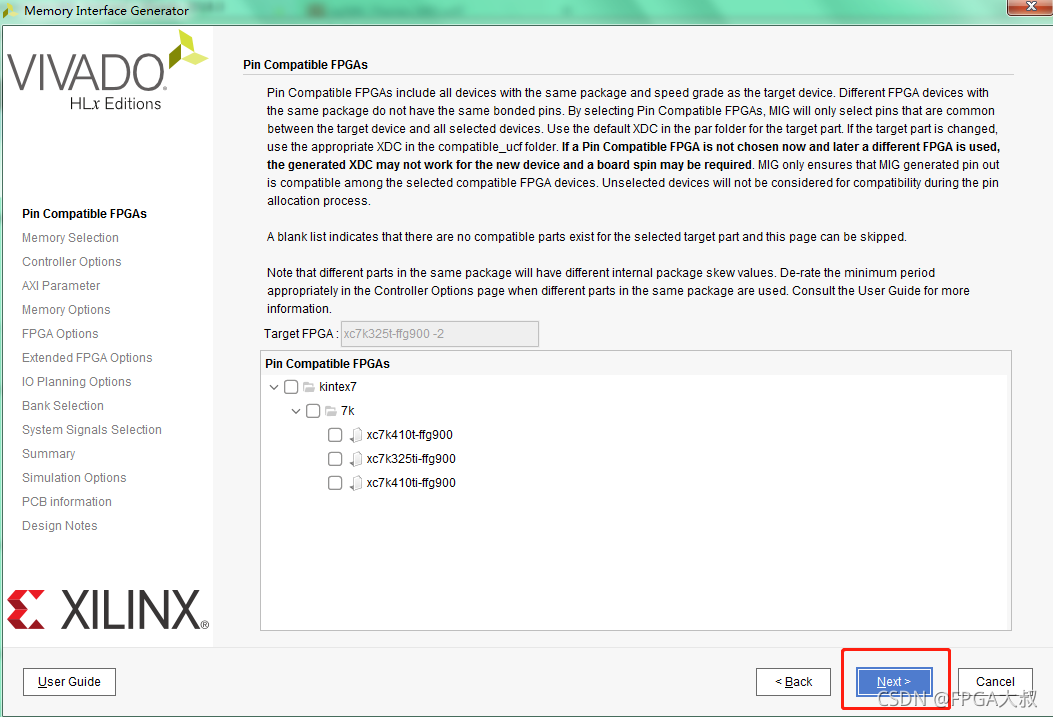

（3）是否選擇兼容其他器件（不需要，直接NEXT）

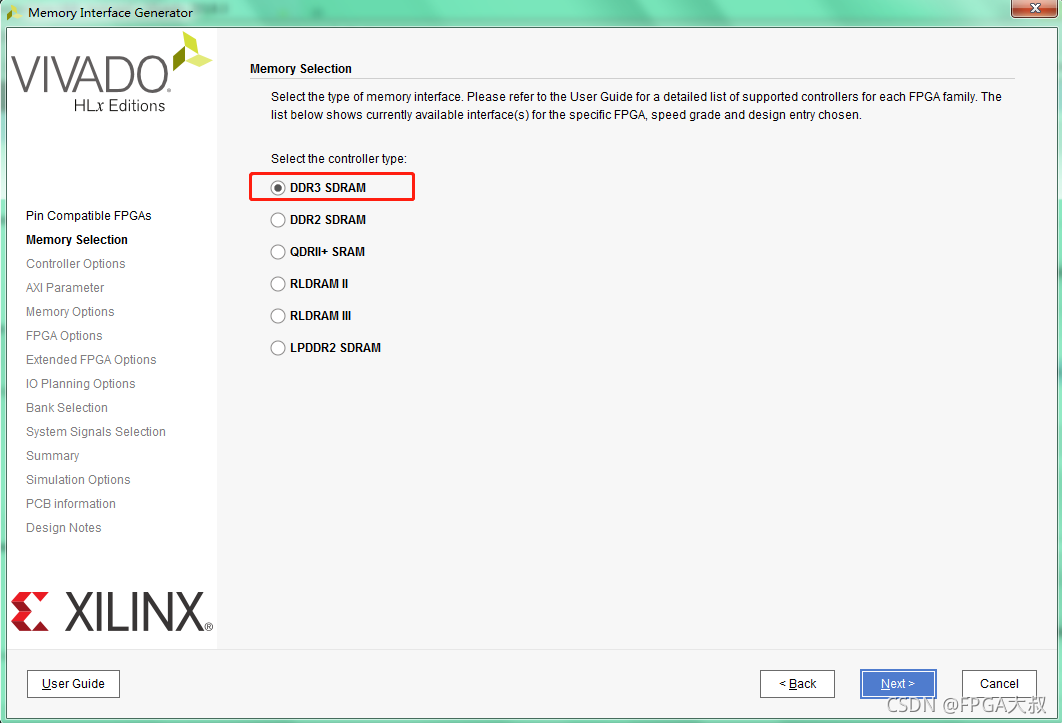

（4）存盤器選擇，還用說嗎，DDR3走起

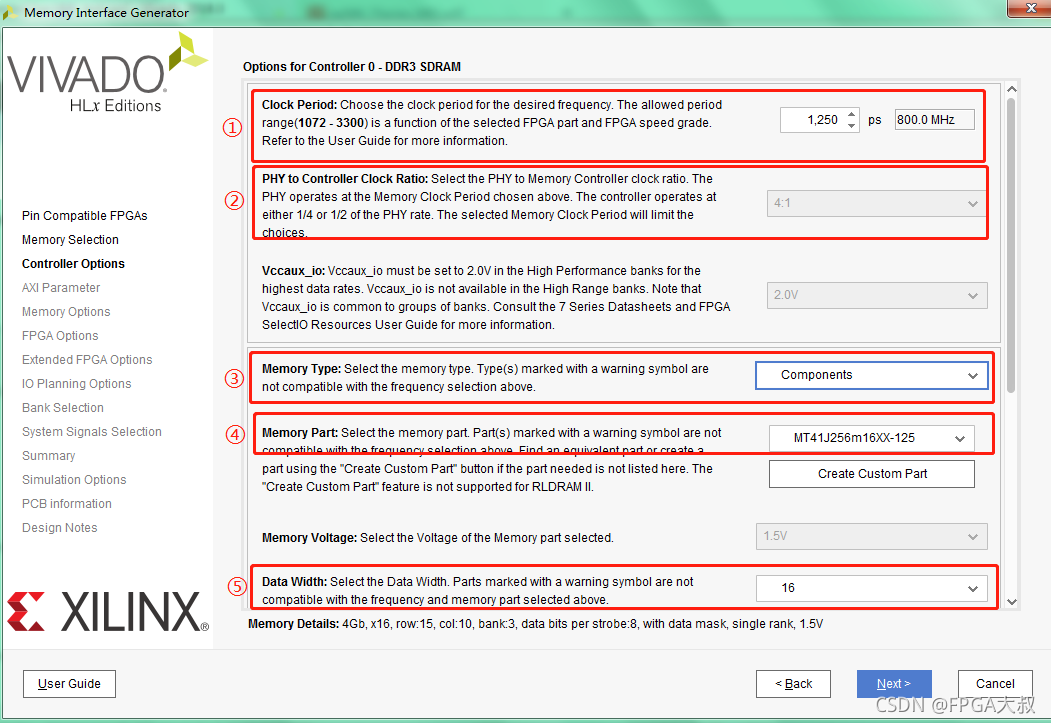

（5）重點來了，時鐘配置、DDR選型

①Clock Period，即DDR芯片物理側的IO時鐘頻率，稱之為核心頻率

②物理側到控制器時鐘的比例，可選4：1或2：1；決定了ui_clk的頻率；

如圖配置的話，ui_clk = 800M /4 =200Mhz

③選擇DDR3的型別，Components指的是DDR3的型號是元件類，筆記本那種的插條類是SODIMMs，

④選擇DDR3的型號

⑤資料位寬，由DDR型號決定，但是當FPGA掛了多片DDR時，位寬相應增加；

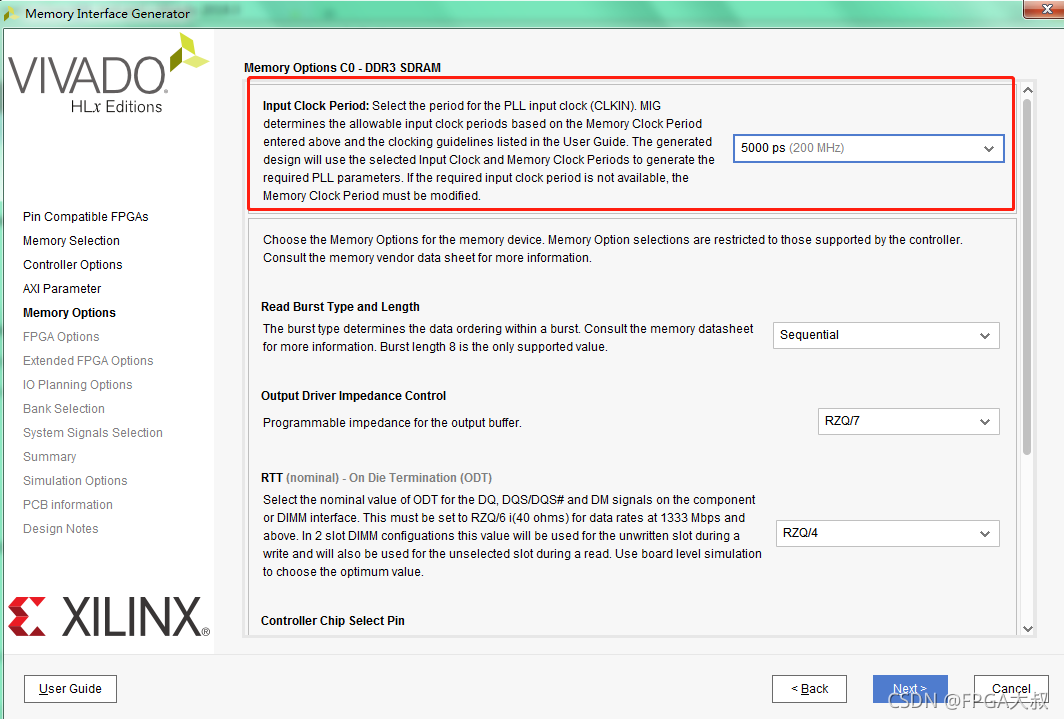

（6）配置系統時鐘

系統時鐘輸入，建議200M，后面參考時鐘可以直接使用系統時鐘，

（7）參考時鐘、復位

①系統時鐘選擇NO BUFFER，因為系統時鐘為200M，所以參考時鐘直接使用系統時鐘就好， 參考時鐘必須是200Mhz！

②復位是高電平有效還是低電平有效，筆者第一次玩DDR，仿真的時候初始化一直不成功，就是復位信號搞反了 = =||

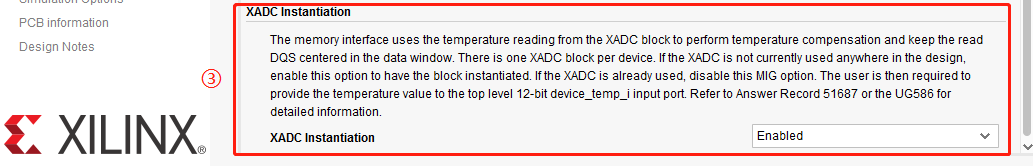

③是否使用XADC，會輸出器件的溫度，如果其他模塊要用XADC，那么這里就不使能，

（8）下一頁，50歐電阻，根據硬體而定，不用管，直接NEXT

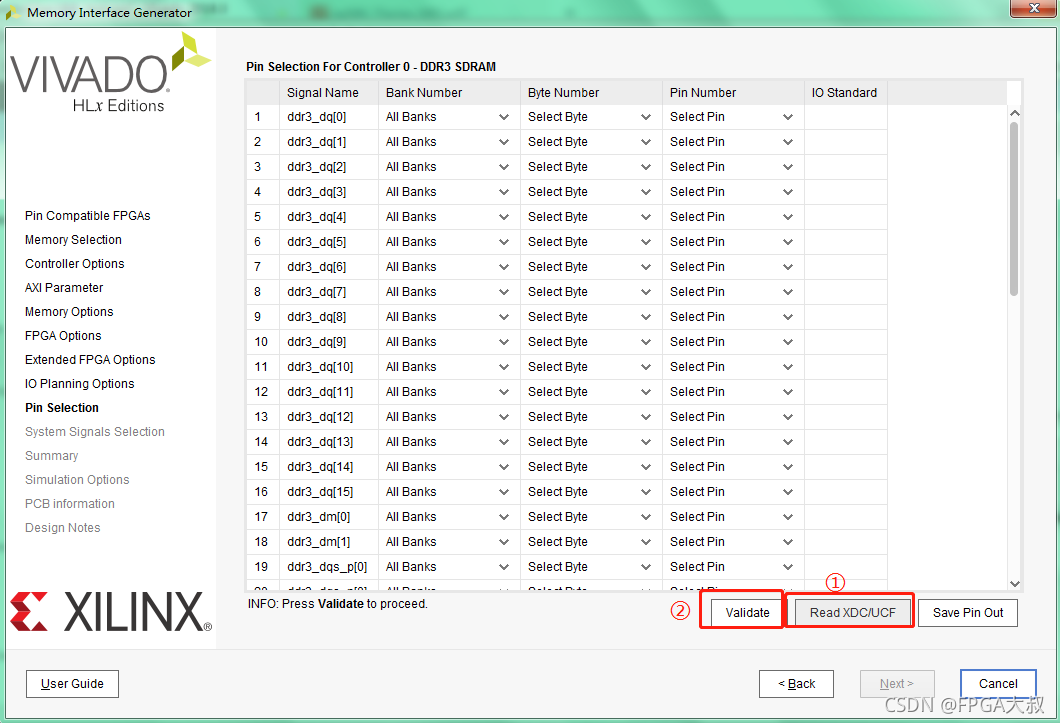

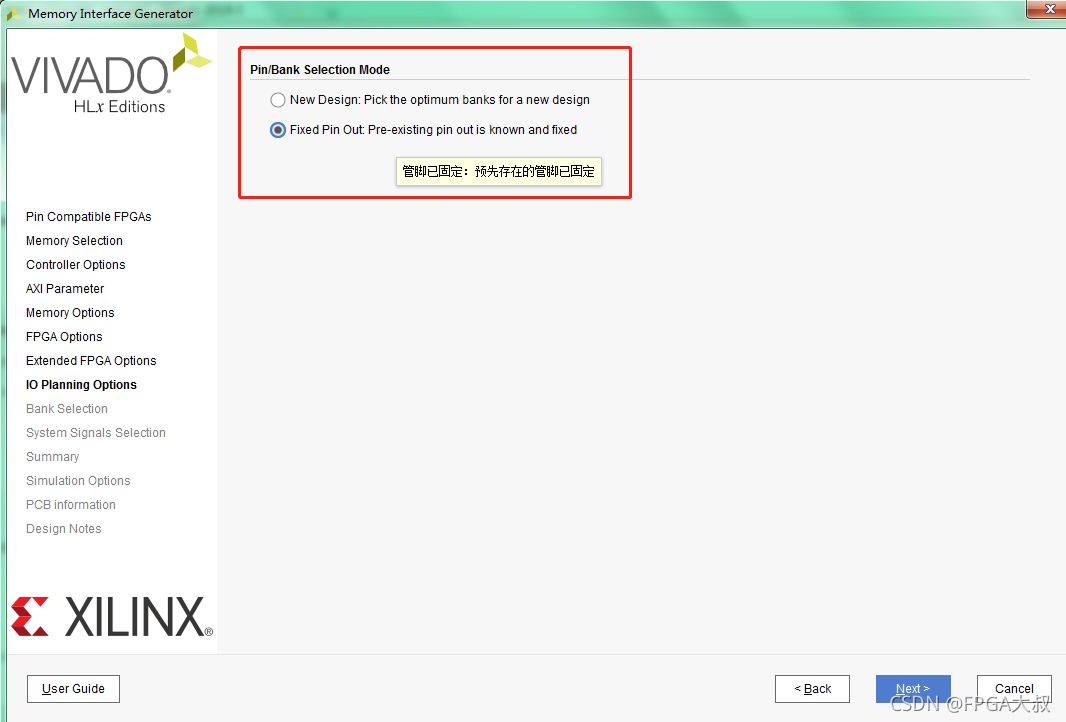

（9）新設計 or 管腳已固定？

如果硬體已經定了，那么就選下面管腳已固定，然后讀取約束檔案，設定管腳就好，

①管腳讀取配置好了，點②確定再next進入下一頁，

但是，我們這里只是為了講解DDR應用，沒有硬體，選第一種新設計模式，

（10）后面依次NEXT就好了，最后生成，

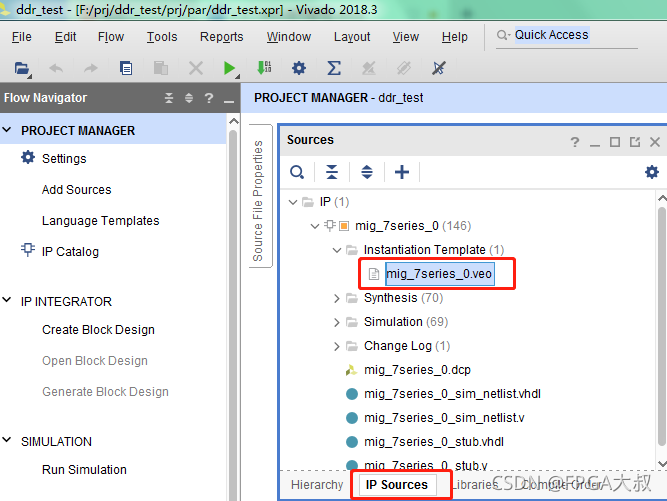

（11）IP核生成完畢，打開veo檔案查看例化檔案，

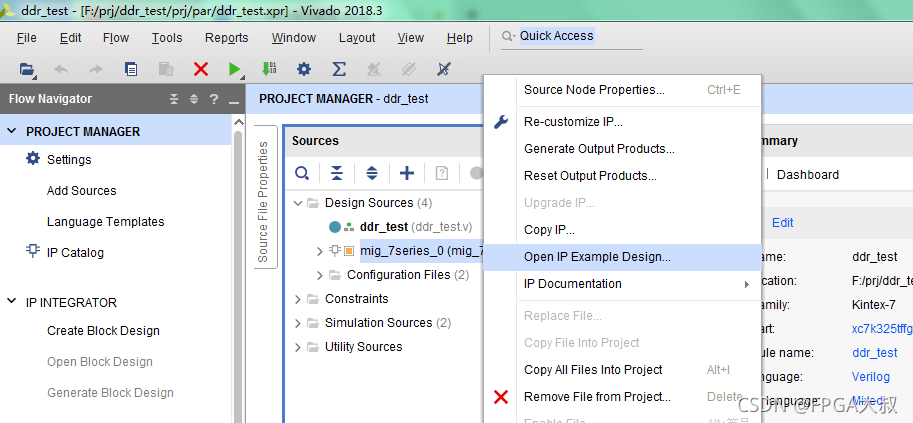

（12）所有不會使用的IP，我們都打開Example Design來了解使用，

IP核配置完成，讀寫測驗下篇再講，下面重點講解各埠信號，

二、埠信號定義

對于mig與DDR3的讀寫原理我們不需要了解太多，交給mig就可以了，我們需要做的是控制好用戶介面，寫出正確的用戶邏輯，控制好讀寫時序，想要寫好User logic,我們就必須清楚每一個用戶控制介面的含義：

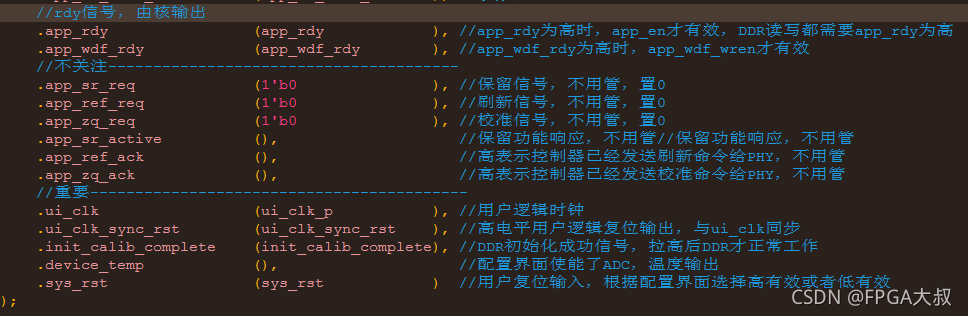

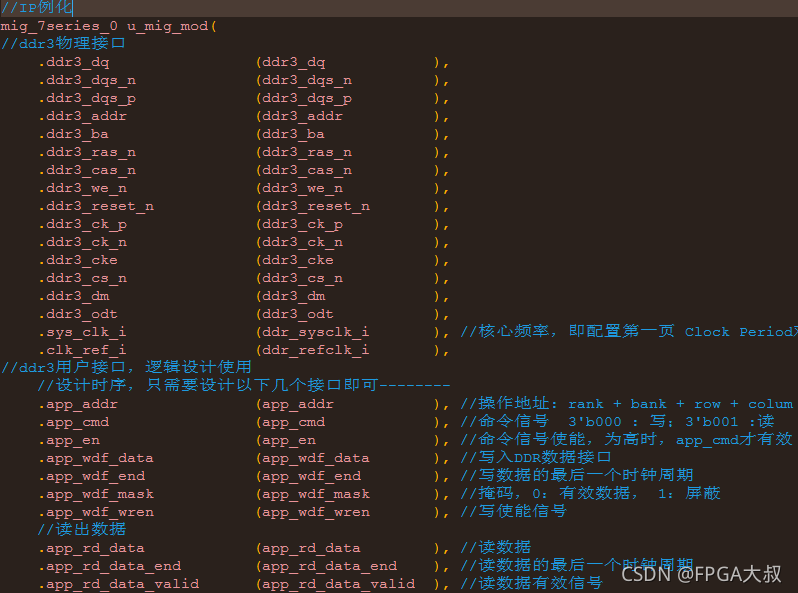

2.1全部埠的注釋詳解

2.2埠信號分類

2.2.1使用DDR只需要設計這幾個信號

1. app_cmd （你總要先確認你想要寫還是想要讀吧）

操作命令，其實你只需要用到3'b000（寫入）和3'b001（讀出）

要和操作地址同時出現才有效，

2. app_addr （往哪兒寫，從哪兒讀？）

操作地址，按照結構從高位到低位是 rank + bank + row + column

3. app_en （確認地址線上的地址有效，不能初始值都一直有效吧）

操作地址app_addr的使能，只有它拉高的時候，對應的app_addr才是有效的

4. app_wdf_data （要寫的話，你得有料不是）

寫入的資料介面

5. app_wdf_wren （那也不能什么料都往里倒不是）

寫入的資料介面app_wdf_data的使能，

只有它拉高的時候，對應的app_wdf_data才是有效的

6. app_wdf_end （要你作甚，一句app_wdf_end = app_wdf_wren 搞定）

理論上應該有點用，但是實際你只要讓它跟app_wdf_wren一樣就行了

emm...大神這段解釋很傳神，我直接copy過來了

2.2.2 IP核的輸出信號

1. app_rdy （想要DDR幫你干活，也得讓人家準備好了不是？）

app_rdy表示UI已經準備好接收命令了，意思就是說必須要等app_rdy信號拉高了之后，app_en和app_cmd等才能開工干活= =

而且，這個不受你控制，等著吧

2. app_wdf_rdy （想要往DDR寫資料？不好意思，等我準備好了再說）

app_wdy_rdy信號表示寫資料FIFO已經準備好接收資料了，資料在app_wdf_rdy = 1’b1且 app_wdf_wren = 1’b1時被寫入，

同理，這個rdy不也受你控制，等著吧

3. init_calib_complete（DDR讀寫不對？先檢查初始化成功了沒好吧）

init_calib_complete拉高表明DDR已經校準成功初始化完成了！

拿去搬磚吧！

4. ui_clk（看好了，邏輯使用的時鐘擱這輸出呢）

在第二篇《DDR的時鐘分析》里我們也講過，ui_clk就是邏輯使用的時鐘；由配置界面“Clock Period”與“4：1 / 2:1模式”確定的；如：核心頻率為400M；選擇了4：1模式，那么ui_clk = 400 / 4 =100 M；

記住，你的邏輯代碼作業在ui_clk這個時鐘域！

emm...模仿一下大神的語氣

2.2.3 DDR讀資料信號歸類

再來對DDR的信號規個類吧，哎，這寫的真是羅里吧嗦= =

1. app_rdy
2. app_en
3. app_cmd
4. app_addr

在app_rdy為高 且 app_en 為高時，讓app_cmd = 3’b001，同時我們給出讀資料的地址app_addr，那么等段時間延遲后，我們就能讀出想要的資料了：（結合后文時序圖更容易理解）

1. app_rd_data
2. app_rd_data_valid

這就是我們讀出的資料了，

2.2.4 DDR寫資料信號歸類

①前提條件

1. app_rdy
2. app_wdf_rdy
3. app_en

②地址和命令

1. app_cmd
2. app_addr

③寫資料

1. app_wdf_wren
2. app_wdf_data
3. app_wdf_end

1. app_wdf_mask ：一般不用，直接置0

想要寫資料到DDR？必須在①前提條件全部為高時，給出②地址和命令(app_cmd = 3’b000)，然后給出③寫資料的信號，就成功寫入資料到DDR了；

注意：①②時序嚴格對齊！③相對①②可以提前1拍，或最多延遲2拍，但是最好跟①②對齊，不容易出錯，（結合后文時序圖更容易理解）

三、時序圖

玩介面嘛，大部分根據時序圖來就是了，挺簡單的

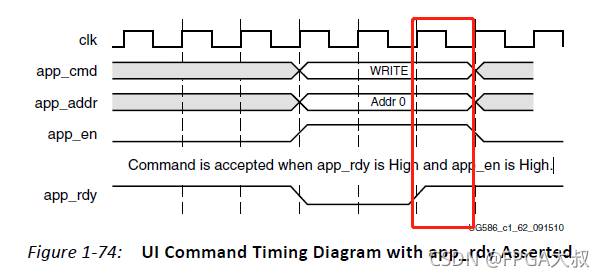

3.1 UI控制時序圖

如圖所示：

必須要app_rdy拉高時，你所給的（使能app_en、命令app_cmd、地址app_addr）才會被接受，

★app_rdy ：前提條件，不管是讀還是寫，都必須在app_rdy為高的時候進行操作，

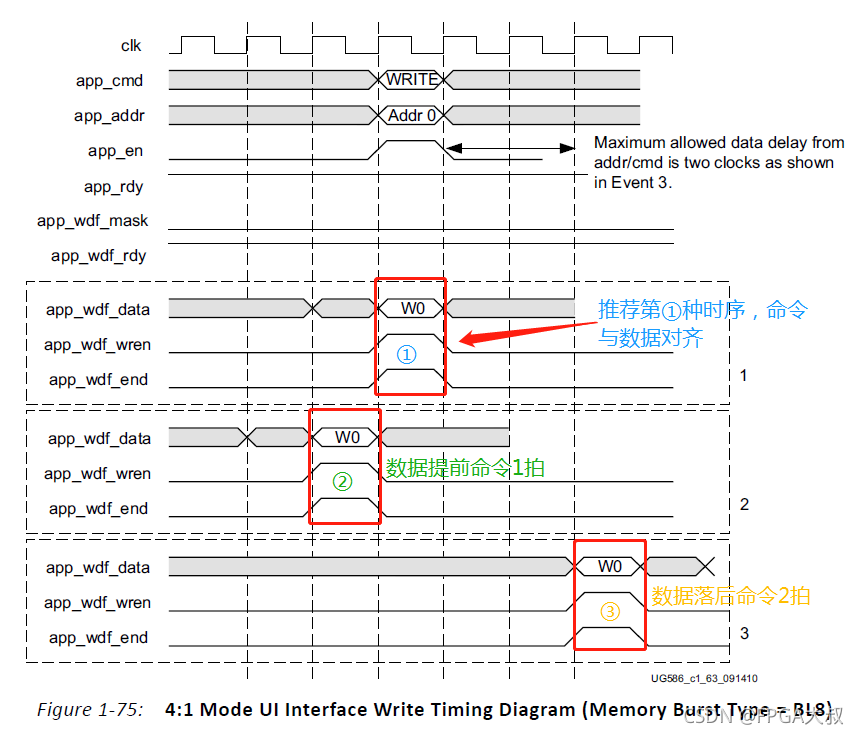

3.2寫操作時序圖

正如前文信號歸類所說：

寫入DDR必須在前提條件（app_rdy & app_wdf_rdy）全部為高時，給出地址和命令(app_cmd = 3’b000)，然后給出寫資料的信號（使能與資料），就成功寫入資料到DDR了；

注意：地址和命令必須時序嚴格對齊！寫資料信號相對來說有三種情況：①嚴格對齊；②可以提前1拍；③最多延遲2拍；但是最好全部時序對齊，不容易出錯，

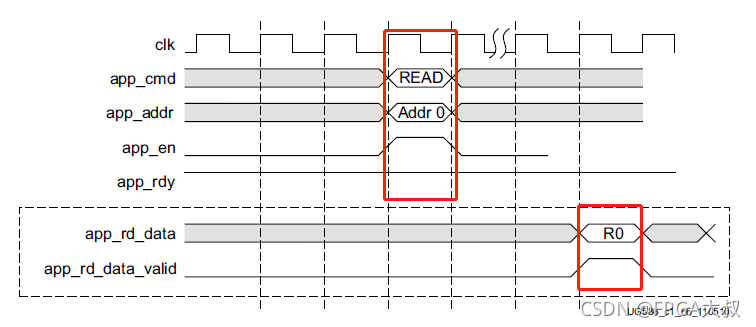

3.3讀操作時序圖

讀操作就簡單了，在前提條件app_rdy為高時，給出命令（app_cmd = 3’b001）與地址（app_addr）,等段時間延遲，資料就讀出來了，以valid信號表示資料有效，

下一篇我們就開始用DDR來搬磚了，測驗下讀寫，初步掌握使用~

四、參考資料

1. 《UG586》 官方檔案不多說，YYDS！
2. 《Xilinx平臺DDR3設計教程之仿真篇》 一系列文章，筆者就是看過后才初步熟悉了DDR3的使用，推薦給大家，
