前言

我將其開源.但希望你能從中學習到資料庫設計思想.
誠然,我不是一名DBA,我僅僅讀過半本高性能MySQL(第3版)和一本資料庫系統概論(第5版),一本java開發手冊(華山版).我從中掌握了一些知識將他們運用在了課程設計中.也許我的資料庫課程設計對于這個專案結構來說不是最好,最優秀的.
但是憑借這幾本書的經驗,我覺得還是有可取之處的.在本次資料庫系統設計中我時刻希望以一名優秀的DBA標準要求自己.
不為別的.只希望做一次,就要做好!
由于做之前就萌生了開源的想法.我就完全將mysql表設計思想,避免約束加鎖,避免觸發器,存盤程序…等問題全部考慮到了.
所以本次課程設計不僅有邏輯操作思想,還有學校以教學為目的,對于觸發器,存盤程序的枷鎖要求.
我也因此希望能夠做全面:存盤引擎的考慮,表設計,采用方案的對比,索引優化,資料庫在windows下壓力測驗和linux下時延回應時間的測驗.
這幾個方面都囊括其中.
希望共同學習,共同進步.
可以加入我的qq群:287048847 一起交流資料庫設計和Java/Go的開發!這里的人都充滿激情!

提示：以下是本篇文章正文內容，下面案例可供參考

醫院資訊管理系統

摘要

隨著人們生活水平的不斷提高,人們更重視醫療設施,醫院的業務也不斷增加,而對于醫院來講,資訊管理系統屬于其重要組成部分,確保系統高效、穩定且安全的運行是醫院應關注和解決的問題,為使資訊系統穩定、安全,高可用,作業人員需管理好資訊系統,重視資料庫安全,進而使資訊資料將自身作用與價值充分發揮出來，醫療關系民脂民生,人民健康.設計人員應當格外小心謹慎,做好零失誤.

1.概述

依據資料庫課程設計要求,我將以DBA標準,參照mysql高性能,java開發手冊,資料庫系統概論等撰寫設計本系統.由于考慮諸多因素,對資料庫的了解結合我目前的經驗水平,我將使用java連接mysql資料庫.shell腳本,jmeter測驗工具進行測驗.本系統使用mysql的原因是其在Linux下比sql server更成熟,同時它具有更高的靈活性.選用java作為資料庫連接,因為我對它相較其他語言足夠熟悉,同時它也足夠強大.shell和jmeter都能很好的輔助我進行基準測驗.以DBA的要求,應當多使用邏輯外鍵,少觸發器,存盤程序和外鍵級聯操作.但我會將兩種方案一并給出.具體設計方案詳見下文.

運行環境

mysql-connector-java-8.0.22.jar
Window10
IntelliJ IDEA 2021.2.1
apache-jmeter-5.4.1
linux-centos7
spring配bean連接池

2. 1需求分析

2.1.1基本分類需求分析

1. 控制中心


? 人員管理:	實作對員工,病人的增刪改;
? 藥品管理:	實作對藥品的入庫,出庫操作和處方藥的登記以及藥品型別,藥品資訊的登記
? 收費管理:	對藥品營收的統計;

2. 查詢
? 員工,病人的基本資訊查詢;
? 藥品資訊的查詢;
? 收費情況的查詢;

2.1.2 主要關系流程分析

病人看病,先掛號等待分配科室.然后醫師給患者看病開票據.病人拿票憑去前臺充值,接著去藥房拿藥.藥師根據患者的票憑刷卡取藥,完成藥品交付和收費流程.

2.2可行性分析

該系統主要包括基本資料維護、基本業務、資料庫管理和資訊查詢四部分，
1、基本資料維護部份應包括提供管理員添加、修改并維護基本的資料途徑，例如添加修改醫院和辦理病人入住與搬出或者換病房，管理醫院里的基本設備，
2、資料庫管理部分是對這個資料庫的管理，包括醫生，病人詳細資訊等，
3、該系統的技術可行性分析:在系統維護中包括醫生和病人資訊檢索，資料庫資訊維護，
4、系統技術的可行性分析:
基于jvm和mysql下本系統可以運行于windows和Linux作業系統當中，可以為系統提供一個穩定的運行環境，該系統應該說有開發的必要性，
該系統主要由兩大部分組成即管理維護和查詢，

3.1概念結構設計

3.1.1 抽象出系統的物體

涉及的目標物件:患者,科室,醫師,藥師,前臺收銀,藥品,掛號單,處方資訊.

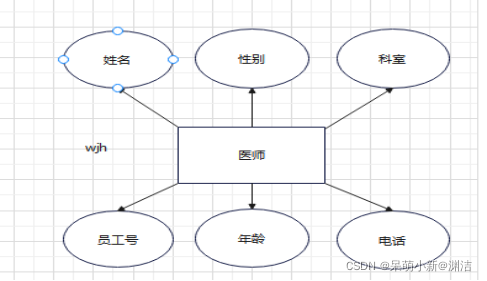

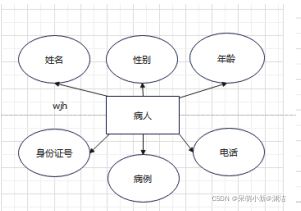

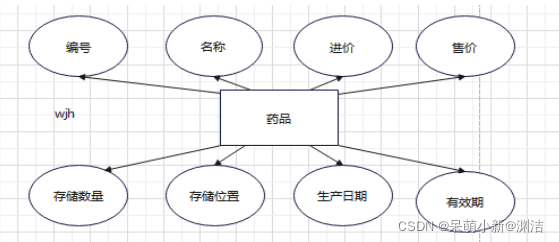

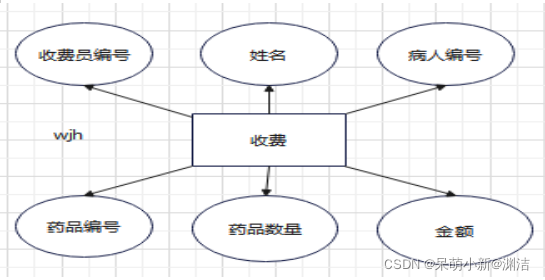

3.2 設計分E-R圖

在這里插入圖片描述

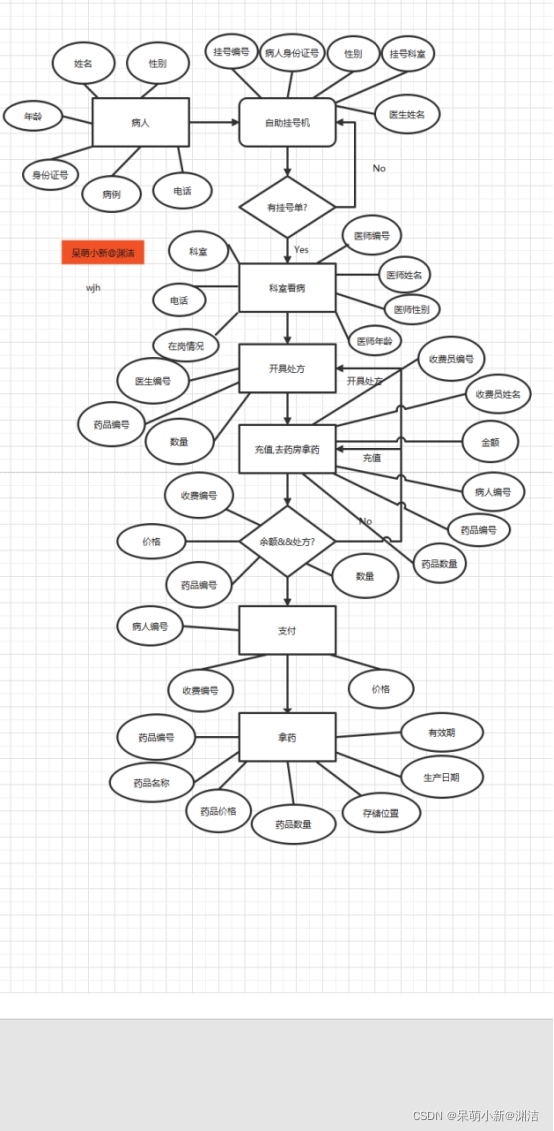

3.3.1 全域E-R圖

在這里插入圖片描述

4.1邏輯結構設計


病人病史	(身份證號、姓名、性別、年齡、病例);
藥品存放記錄	(藥品編號、藥品名、進價、售價、藥品數量、生產日期、有效期,存盤位置);
掛號	(掛號編號、病人編號、性別、掛號科室、醫生編號);
收費	（收費員編號，收費員姓名，病人編號，藥品編號，數量，金額）;
醫生	(醫生員工號，醫生姓名，醫生性別，醫生年齡，科室，電話);
處方	（醫生員工號，藥品編號，數量);
支付	(支付編號,收費編號,價格);

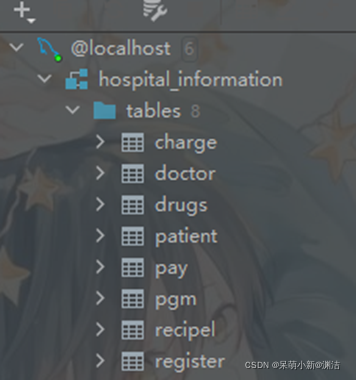

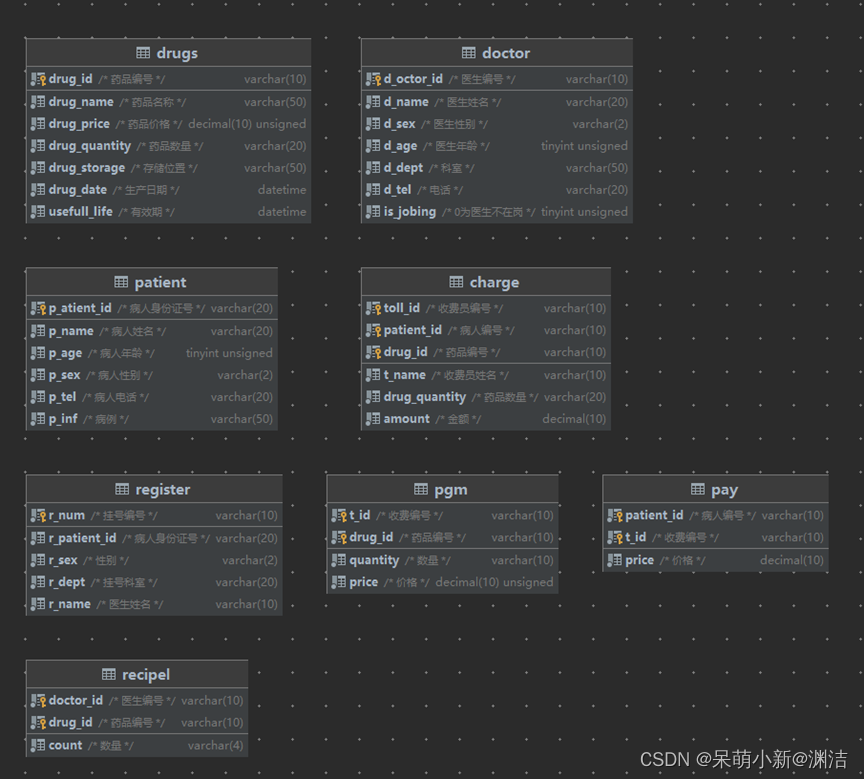

5.1資料庫物理設計與實施

在這里插入圖片描述

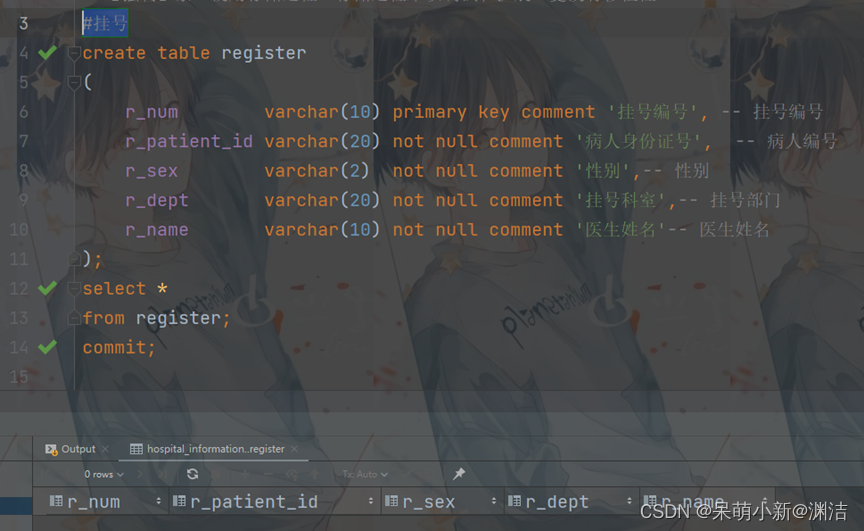

掛號
在這里插入圖片描述

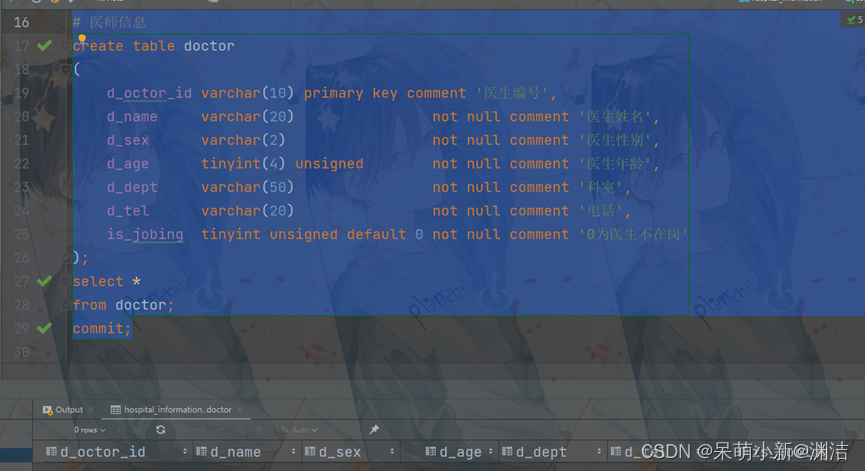

醫師資訊
在這里插入圖片描述

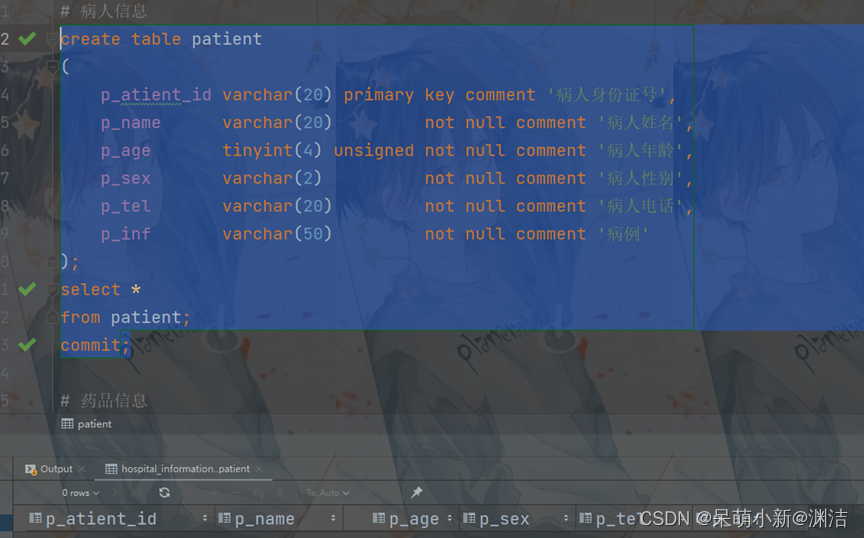

病人資訊
在這里插入圖片描述

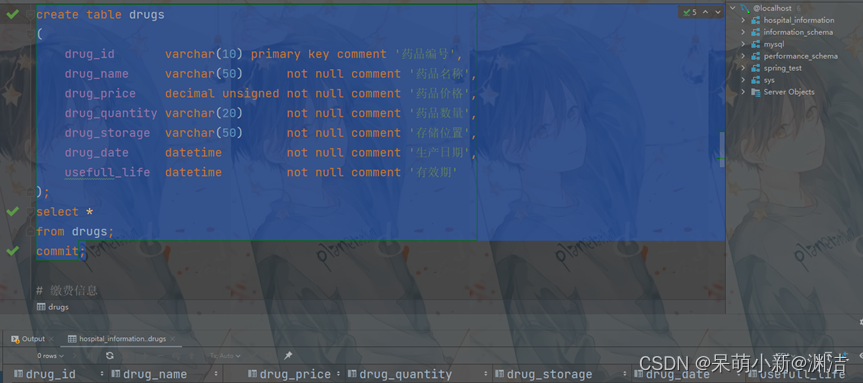

藥品資訊
在這里插入圖片描述

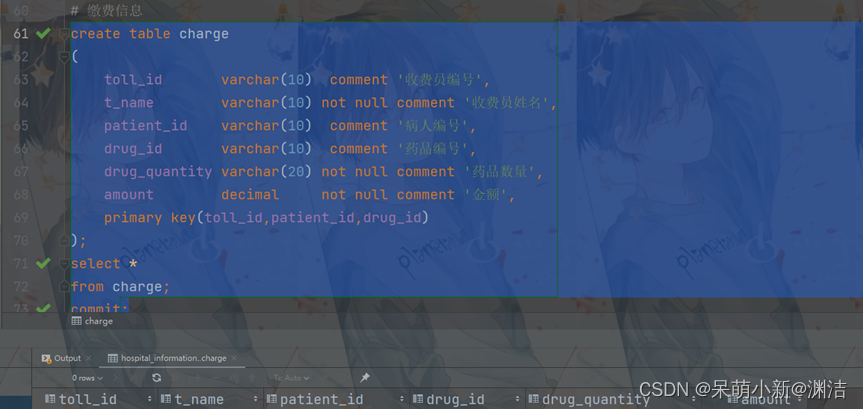

繳費資訊
在這里插入圖片描述

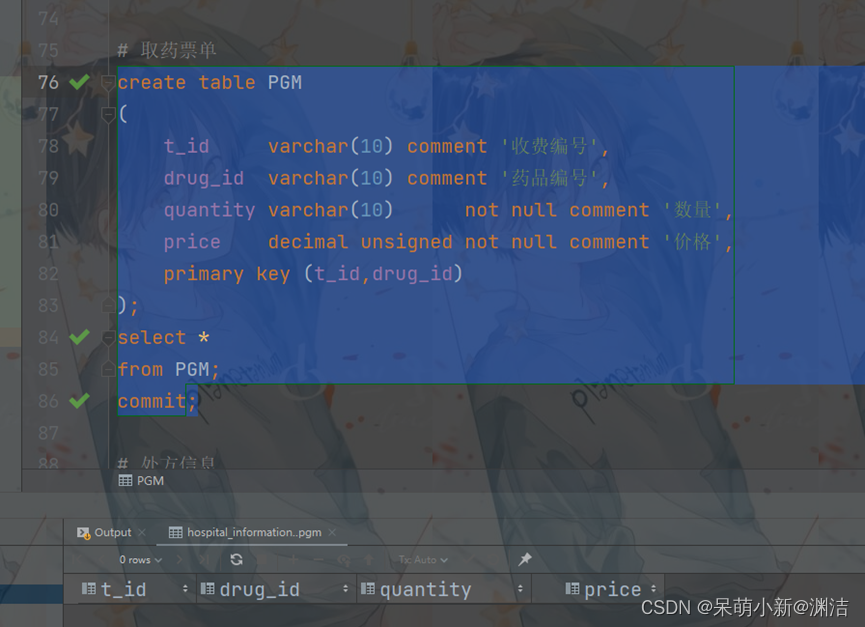

取藥票單
在這里插入圖片描述

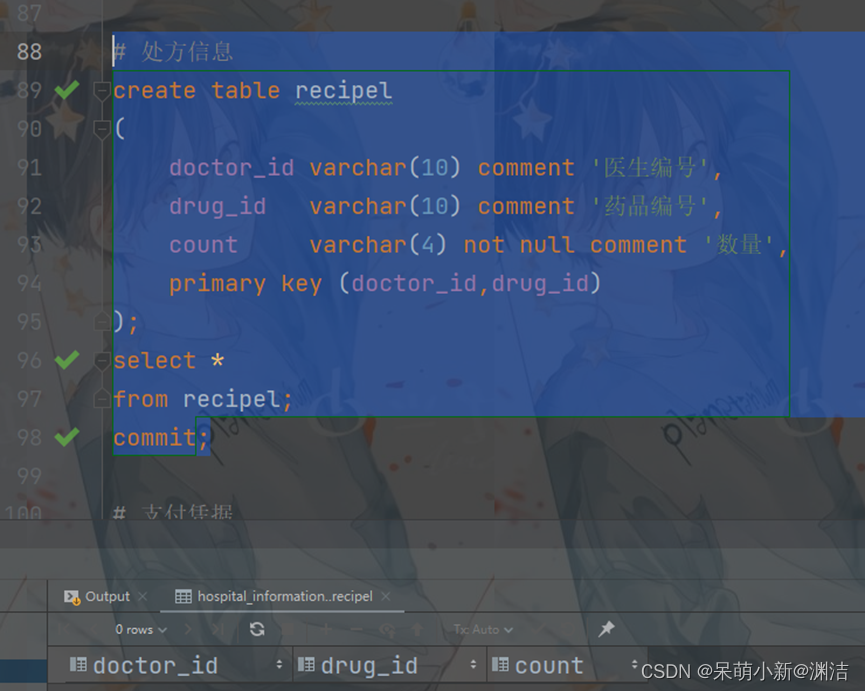

處方資訊
在這里插入圖片描述

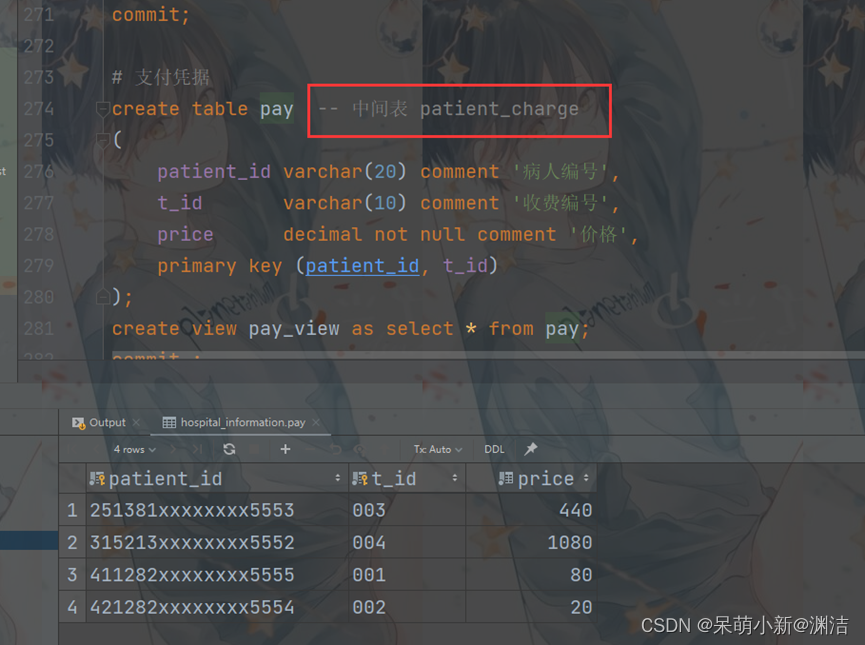

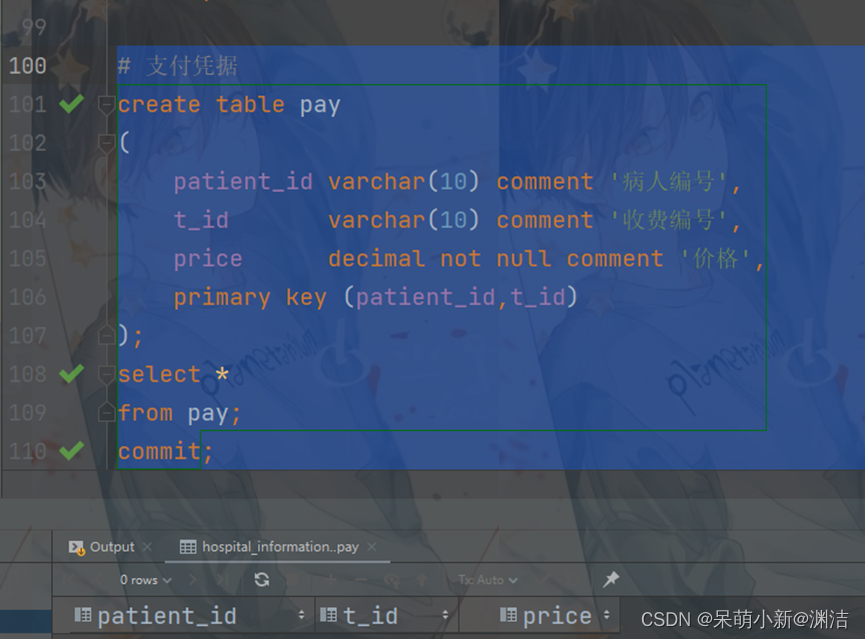

支付憑據
在這里插入圖片描述

6．資料操作要求及實作

6.1.1 資料查詢、更新操作

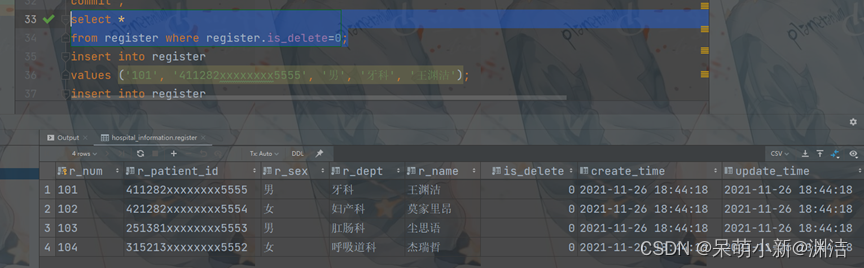

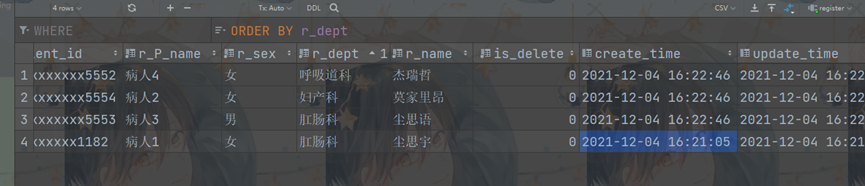

select * from register where register.is_delete=0;

在這里插入圖片描述

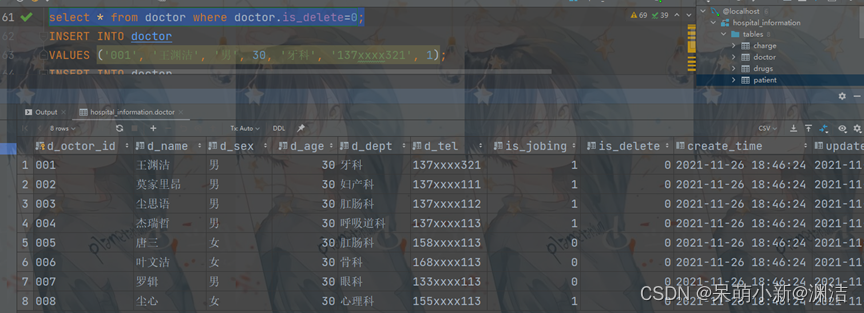

select * from doctor where doctor.is_delete=0;

在這里插入圖片描述

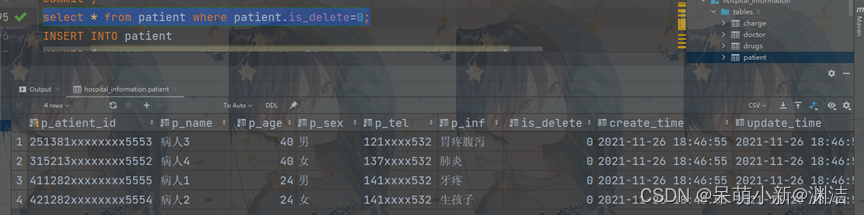

select * from patient where patient.is_delete=0;

在這里插入圖片描述

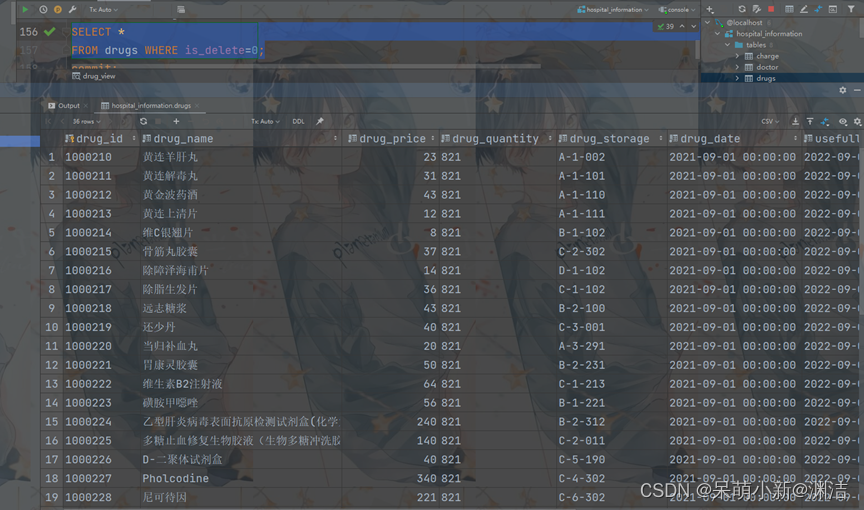

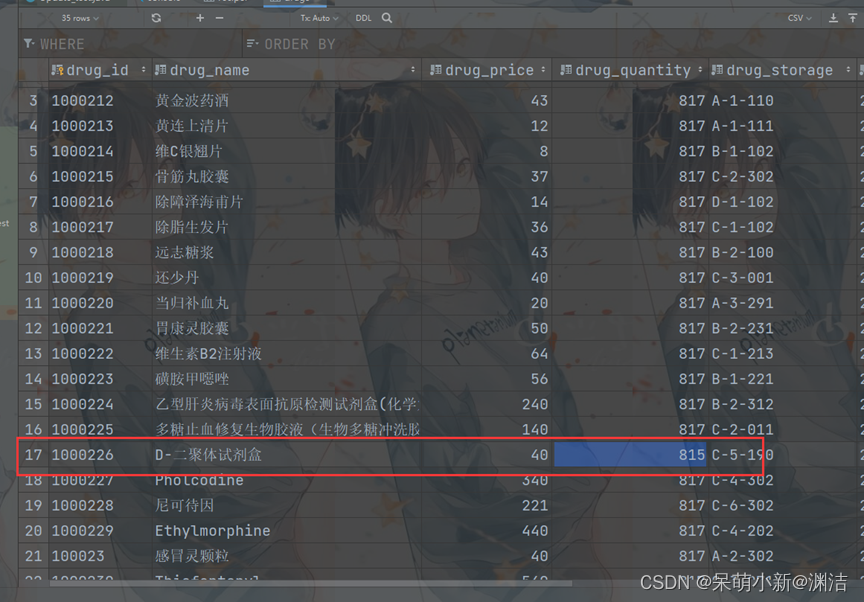

SELECT * FROM drugs WHERE is_delete=0;

在這里插入圖片描述

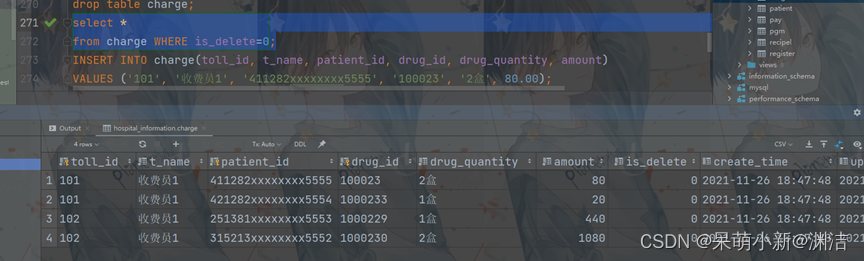

select * from charge WHERE is_delete=0;

在這里插入圖片描述

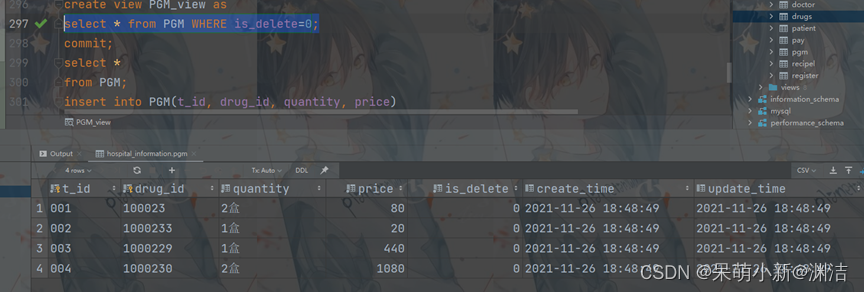

select * from PGM WHERE is_delete=0;

在這里插入圖片描述

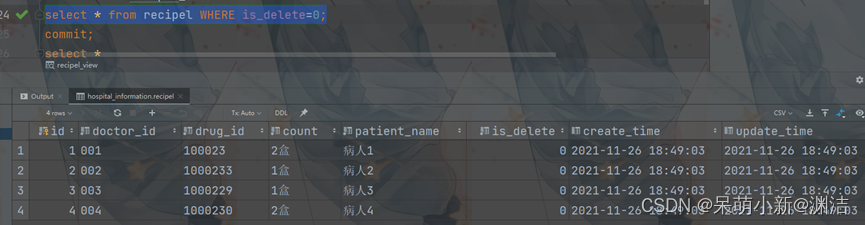

select * from recipel WHERE is_delete=0;

在這里插入圖片描述

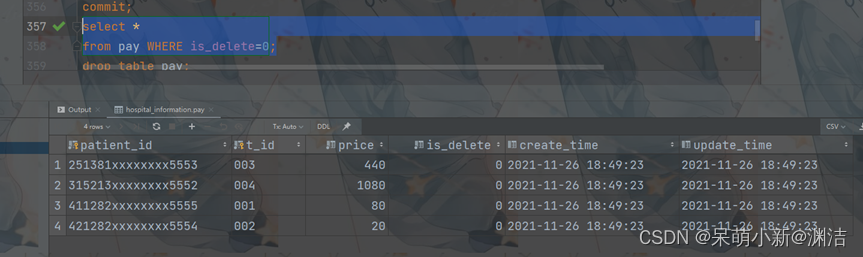

select * from pay WHERE is_delete=0;

在這里插入圖片描述

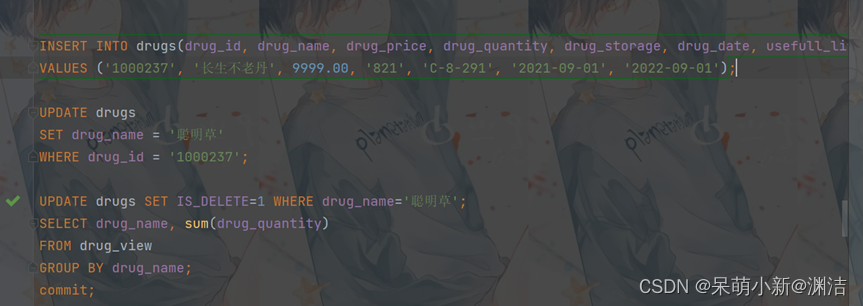

6.1.2實作藥品的入庫、出庫管理；

1.	INSERT INTO drugs(drug_id, drug_name, drug_price, drug_quantity, drug_storage, drug_date, usefull_life)
2.	VALUES ('1000237', '長生不老丹', 9999.00, '821', 'C-8-291', '2021-09-01', '2022-09-01');
3.

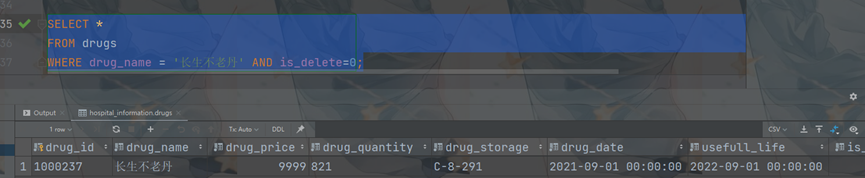

4.	SELECT * FROM drugs WHERE drug_name = '長生不老丹' AND is_delete=0;

在這里插入圖片描述

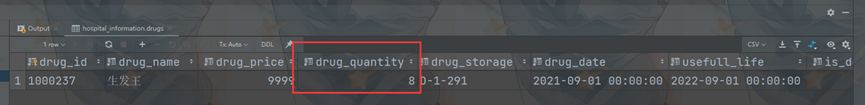

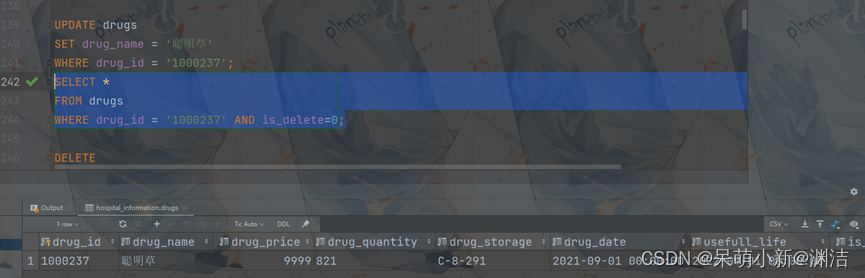

1.	UPDATE drugs SET drug_name = '聰明草' WHERE drug_id = '1000237';
2.
3.	UPDATE drugs SET IS_DELETE=1 WHERE drug_name='聰明草';

在這里插入圖片描述

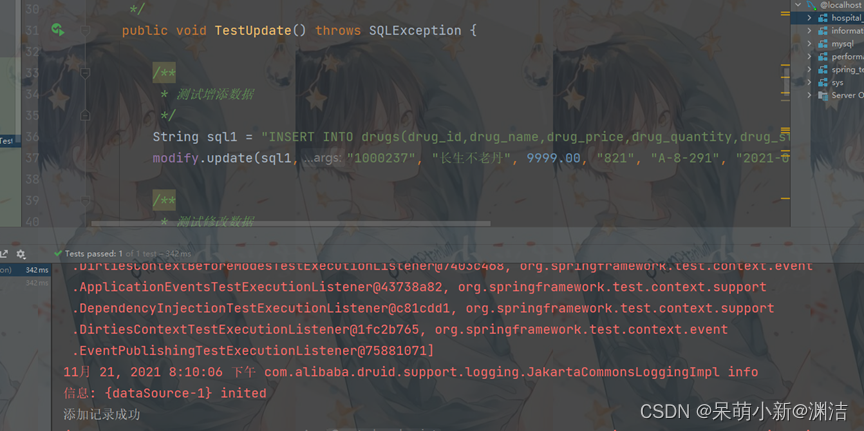

對應的java后端實作

1.	增刪改操作
2.	package com.vector.hospital_information;
3.
4.	import com.vector.config.SpringConfiguration;
5.	import org.junit.Test;
6.
7.	import org.junit.runner.RunWith;
8.	import org.springframework.context.ApplicationContext;
9.	import org.springframework.context.annotation.AnnotationConfigApplicationContext;
10.	import org.springframework.stereotype.Component;
11.	import org.springframework.test.context.ContextConfiguration;
12.	import org.springframework.test.context.junit4.SpringJUnit4ClassRunner;
13.
14.	import javax.annotation.Resource;
15.	import javax.sql.DataSource;
16.	import java.sql.Connection;
17.	import java.sql.PreparedStatement;
18.	import java.sql.SQLException;
19.
20.	@RunWith(SpringJUnit4ClassRunner.class)
21.	@ContextConfiguration(classes = {SpringConfiguration.class})
22.	@Component("Update_test")
23.	public class Update_test {
24.	    @Resource(name = "dataSource")
25.	    DataSource dataSource;
26.	    @Resource(name = "Update_test")
27.	    Update_test modify;
28.	    @Test
29.	    /**
30.	     * 測驗增刪改
31.	     */
32.	    public void TestUpdate() throws SQLException {
33.
34.	        /**
35.	         * 測驗增添資料
36.	         */
37.	        String sql1 = "INSERT INTO drugs(drug_id,drug_name,drug_price,drug_quantity,drug_storage,drug_date,usefull_life) VALUES (?, ?, ?, ?, ?, ?, ?)";
38.	        modify.update(sql1,"1000237", "長生不老丹", 9999.00, "821", "A-8-291", "2021-09-01", "2022-09-01");
39.
40.	        /**
41.	         * 測驗修改資料
42.	         */
43.	//        String sql2 = "UPDATE drugs SET drug_name = ? WHERE drug_id = ?";
44.	//        modify.update(sql2,"聰明草","1000237");
45.	//        /**
46.	//         * 測驗洗掉資料
47.	//         */
48.	//        String sql3 = "DELETE FROM drugs WHERE drug_name=?";
49.	//        modify.update(sql3,"聰明草");
50.	    }
51.	    /**
52.	     * 王佳慧
53.	     * 通用增刪改
54.	     * @param sql
55.	     * @param args
56.	     * @throws SQLException
57.	     */
58.
59.	    //通用的增刪改操作
60.	    public void update(String sql, Object... args) throws SQLException {//sql當中占位符個數與可變形參的長度一致
61.
62.	        Connection conn = null;
63.	        PreparedStatement ps = null;
64.	        //ApplicationContext app = null;
65.	        try {
66.	            //app = new AnnotationConfigApplicationContext(SpringConfiguration.class)
67.	            //1.獲取資料庫連接
68.	            conn = dataSource.getConnection();
69.	            //2.預編譯sql陳述句，回傳PreparedStatement實體
70.	            ps = conn.prepareStatement(sql);
71.	            //3.填充占位符
72.	            for (int i = 0; i < args.length; i++) {
73.	                ps.setObject(i + 1, args[i]);
74.	            }
75.	            //4.執行sql陳述句
76.	            ps.execute();
77.	            System.out.println("添加記錄成功");
78.	        } catch (Exception e) {
79.	            e.printStackTrace();
80.	        } finally {
81.	            //5.資源的關閉
82.	            conn.close();
83.	        }
84.	    }
85.
86.	}

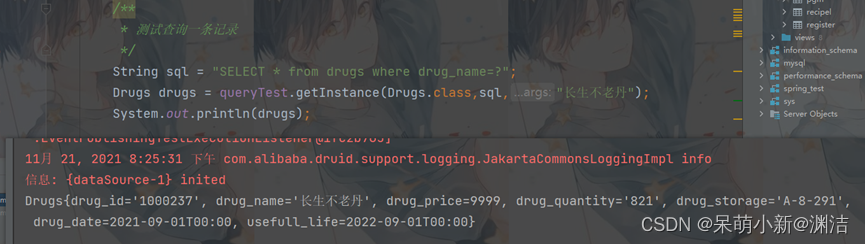

1.	Sql查詢
2.	package com.vector.hospital_information;
3.
4.	import com.vector.config.SpringConfiguration;
5.	import com.vector.test.DataSourceTest;
6.	import org.junit.Test;
7.	import org.junit.runner.RunWith;
8.	import org.springframework.stereotype.Component;
9.	import org.springframework.test.context.ContextConfiguration;
10.	import org.springframework.test.context.junit4.SpringJUnit4ClassRunner;
11.
12.	import javax.annotation.Resource;
13.	import javax.sql.DataSource;
14.	import java.lang.reflect.Field;
15.	import java.sql.*;
16.
17.	@RunWith(SpringJUnit4ClassRunner.class)
18.	@ContextConfiguration(classes = {SpringConfiguration.class})
19.	@Component("PreparedStatementQueryTest")
20.	public class PreparedStatementQueryTest {
21.
22.	    @Resource(name = "dataSource")
23.	    DataSource dataSource;
24.	    @Resource(name = "PreparedStatementQueryTest")
25.	    PreparedStatementQueryTest queryTest ;
26.
27.
28.	    @Test
29.	    /**
30.	     * 測驗查詢
31.	     */
32.	    public void TestQuery() throws SQLException {
33.
34.
35.	        /**
36.	         * 測驗查詢一條記錄
37.	         */
38.	        String sql = "SELECT * from drugs where drug_name=?";
39.	        Drugs drugs = queryTest.getInstance(Drugs.class,sql,"長生不老丹");
40.	        System.out.println(drugs);
41.
42.
43.	    }
44.	    /**
45.	     * 王佳慧
46.	     * 針對于不同的表的通用查詢操作,回傳表中的一條記錄
47.	     * @param clazz
48.	     * @param sql
49.	     * @param args
50.	     * @param <T>
51.	     * @return
52.	     */
53.	    public <T>T getInstance(Class<T> clazz,String sql,Object ...args) throws SQLException {
54.	        Connection conn = null;
55.	        PreparedStatement ps = null;
56.	        ResultSet rs = null;
57.	        try {
58.	            conn = dataSource.getConnection();//加載資料庫
59.	            ps = conn.prepareStatement(sql);
60.	            for (int i = 0; i < args.length; i++) {
61.	                ps.setObject(i + 1, args[i]);
62.	            }
63.	            //執行,獲取結果集
64.	            rs = ps.executeQuery();
65.	            //獲取結果集的元資料
66.	            ResultSetMetaData rsmd = rs.getMetaData();
67.	            //獲取列數
68.	            int columuCount = rsmd.getColumnCount();
69.	            if (rs.next()) {
70.	                T t = clazz.newInstance();
71.	                for (int i = 0; i < columuCount; i++) {
72.	                    //獲取每個列的列值,通過ResultSet
73.	                    Object columnValue = rs.getObject(i + 1);
74.	                    //獲取每個列的列名,通過ResultSetMetaData
75.	                    //獲取列的列名:getColumnName() ---不推薦使用
76.	                    //獲取列的別名:getColumnLabel()
77.	                    String columnLabel = rsmd.getColumnLabel(i+1);
78.	                    //通過反射,將物件指定名columnName的屬性值賦值給columnValue
79.	                    Field field = clazz.getDeclaredField(columnLabel);
80.	                    field.setAccessible(true);
81.	                    field.set(t, columnValue);
82.	                }
83.	                return t;
84.	            }
85.	        } catch (Exception e) {
86.	            e.printStackTrace();
87.	        } finally {
88.	            conn.close();
89.	        }
90.
91.	        return null;
92.	    }
93.
94.
95.	}

在這里插入圖片描述

6.1.3實作科室、醫生、病人的管理；

(1) 邏輯增刪改

1.	INSERT INTO register(r_num, r_patient_id, r_sex, r_dept, r_name)
2.	VALUES ('222', '411282xxxxxxx1182', '女', '肛腸科', '塵思宇');
3.
4.	SELECT * from register where r_patient_id='41128220230304554X WHERE IS_DELETE=0';
5.
6.	START TRANSACTION;
7.	BEGIN;
8.	UPDATE patient SET p_name = '病人1' WHERE p_atient_id = '41128220230304554X AND IS_DELETE=0;
9.	UPDATE register SET r_name = '病人1' WHERE r_patient_id = '41128220230304554X' AND;
10.	IS_DELETE=0;
11.
12.	UPDATE  register SET IS_DELETE=1 WHERE r_num='222';

Java相關事務提交核心代碼
1.	try {
2.	            //app = new AnnotationConfigApplicationContext(SpringConfiguration.class)
3.	            //1.獲取資料庫連接
4.	            conn = dataSource.getConnection();
5.	            conn.setAutoCommit(false);
6.	            //2.預編譯sql陳述句，回傳PreparedStatement實體
7.	            ps = conn.prepareStatement(sql);
8.	            //3.填充占位符
9.	            for (int i = 0; i < args.length; i++) {
10.	                ps.setObject(i + 1, args[i]);
11.	            }
12.	            //4.執行sql陳述句
13.	            ps.execute();
14.	            conn.commit();
15.	            System.out.println("添加記錄成功");
16.	        } catch (Exception e) {
17.	            conn.rollback();
18.	            e.printStackTrace();
19.	        } finally {
20.	            //5.資源的關閉
21.	            conn.close();
22.	        }
23.	    }

(2)	級聯操作
1.	-- 級聯操作
2.	alter table patient add
3.	    constraint patient_register_dept
4.	        foreign key(p_atient_id) references register(r_patient_id) on delete cascade;
5.	DELETE FROM patient WHERE p_atient_id='41128220230304554X';

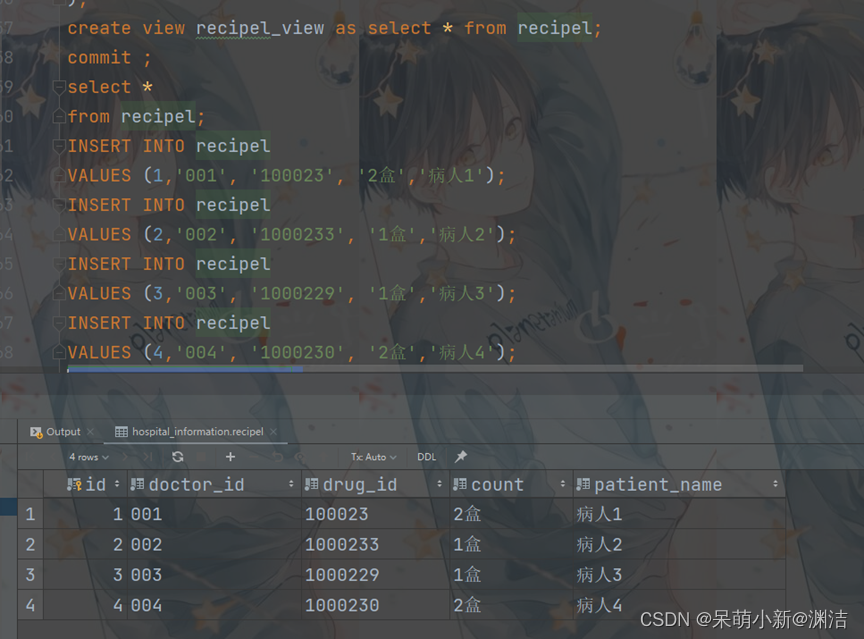

6.1.4實作處方的登記管理

在這里插入圖片描述

1.	/**
2.	         * 測驗增添資料
3.	         */
4.	        String sql1 = "INSERT INTO recipel(id,doctor_id,drug_id,count,patient_name) VALUES (?,?,?,?,?);";
5.	        modify.update(sql1,1,"001", "100023", "2盒","病人1");

6.1.5實作收費管理；

在這里插入圖片描述

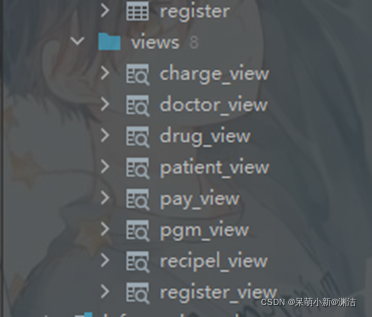

6.2 視圖

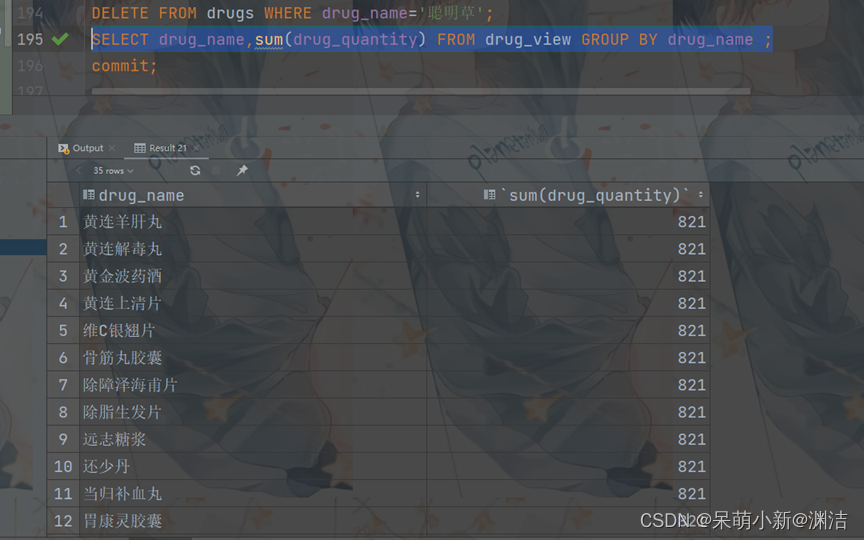

創建視圖查詢各種藥品的庫存總數；
在這里插入圖片描述

在這里插入圖片描述

1.	SELECT drug_name,sum(drug_quantity) FROM drug_view GROUP BY drug_name ;

6.3 觸發器

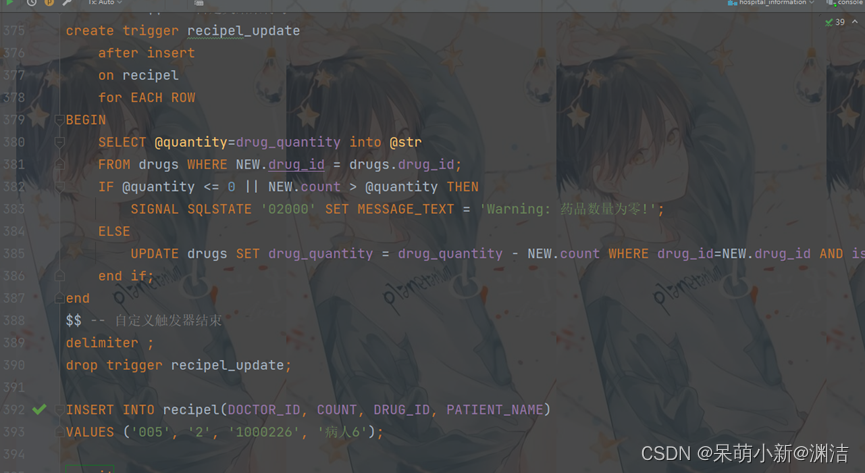

藥品出庫操作

1.	-- 創建觸發器，當藥品入庫、出庫時自動修改庫存；
2.	# 藥品出庫操作
3.	delimiter $$ -- 自定義結束符號
4.	create trigger recipel_update
5.	    before insert
6.	    on recipel
7.	    for EACH ROW
8.	BEGIN
9.	    SELECT @quantity=drug_quantity into @str
10.	    FROM drugs WHERE NEW.drug_id = drugs.drug_id;
11.	    IF @quantity <= 0 || NEW.count > @quantity THEN
12.	        SIGNAL SQLSTATE '02000' SET MESSAGE_TEXT = 'Warning: 藥品數量為零!';
13.	    ELSE
14.	        UPDATE drugs SET drug_quantity = drug_quantity - NEW.count WHERE drug_id=NEW.drug_id AND IS_dELETE=0;
15.	    end if;
16.	end
17.	$$ -- 自定義觸發器結束
18.	delimiter ;

在這里插入圖片描述

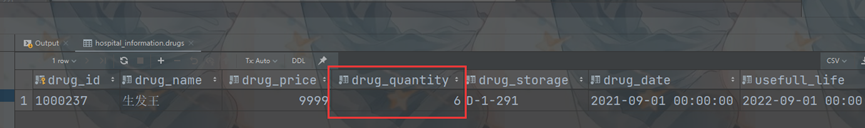

插入前
在這里插入圖片描述
插入后

藥品入庫操作

插入前
在這里插入圖片描述
插入后

6.4 存盤程序

創建存盤程序統計某段時間內，各科室的就診人數和輸入情況；

 #存盤程序
drop procedure count_people_date;
DELIMITER $$
CREATE PROCEDURE count_people_date(
#IN @begin_date datetime,  這樣寫是錯誤的
    IN begin_date datetime,
    IN end_date datetime
    )
BEGIN
    SELECT r_dept '科室',count(*) '問診人數'
    FROM register
    WHERE update_time BETWEEN begin_date AND end_date AND is_delete=0
    GROUP BY r_dept ;
end $$
DELIMITER ;

CALL count_people_date('2021-12-04','2021-12-05');

在這里插入圖片描述

7.基準測驗

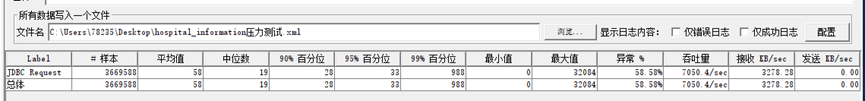

壓力測驗:
在這里插入圖片描述

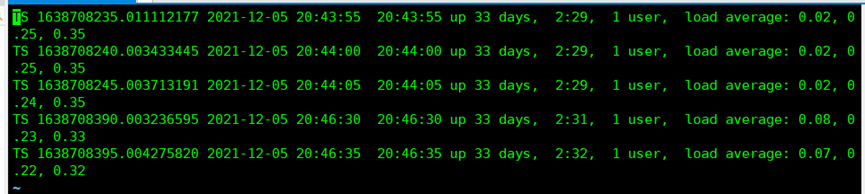

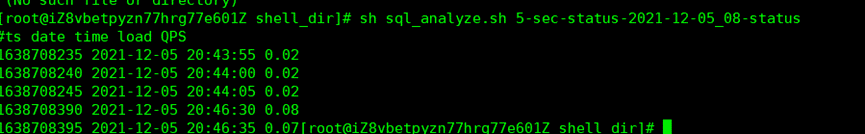

時間延遲測驗:
在這里插入圖片描述

8．總結

對于本次課程設計,考慮到做事就要做完美,做一次了,那就給他開源,設計,優化,除錯,測驗,對比都做一遍.當然在進行資料庫操作的時候,難度最大的有
1.觸發器 由于我使用了mysql,這與sql service有著高度的隔離.這部分內容是完全不一樣的.做遷移時耗費了很大力氣.有很多問題摸索了很久,有些問題是stackoverflow,百度,csdn都解決不了的.比如我使用了update觸發器,但是在觸發器中執行插入操作,總是插不進去!困擾了我很久,尋訪各個dba群中大佬,都無能為力.總之,有些是耗費很長時間都無法解決的,很挫敗.但雖然挫敗,但我也識訓了很多,對于基本的sql操作,以及mysql,sql service都有了深刻認識.

2.新思想 同時在設計資料庫的程序中,也觸發了很多新思想,有了新思想,眼前豁然開朗,邏輯洗掉思想解決了一對多,牽一發而動全身的難題.也保證了資料的永久存盤.

3.Linux下的資料時延測驗. 本以為靠兩個shell自動化腳本很容易做.但是錯誤也是頻繁發生.但在解決問題的程序中,我了解到了sh -x 腳本除錯.這讓我捕獲了錯誤.完成了資料采集,以及qbs在時間維度的測驗.

9.參考文獻

[1]高性能MySQL:第3版/(美)Schwartz,B.(美)Zaitsev,P.,(美)Tkachenko,V.著;寧海元等譯.-北京:電子工業出版社,2013.5 書名原文:High Performance MySQL,Third Edition.
[2]資料庫系統概論/王珊,薩師煊編著.—5版.—北京:高等教育出版社,2014.9 ISBN 978-7-04-040664-1
[3]java開發手冊社區開發者集體智慧的結晶-(華山版)v1.5.0.-杭州:阿里巴巴,2019.06

寫在最后

開源連接----->>>點擊此處

轉載請註明出處，本文鏈接：https://www.uj5u.com/ruanti/374858.html

標籤：其他

上一篇：Java崗大廠面試百日沖刺 - 榷訓月累，每日三題【Day51】—— tomcat

下一篇：瞰源 | 當我們談論開源時，我們在談論什么？

醫院管理資料庫課程設計

文章目錄

前言

醫院資訊管理系統

摘要

1.概述

運行環境

2. 1需求分析

2.1.1基本分類需求分析

2.1.2 主要關系流程分析

2.2可行性分析

3.1概念結構設計

3.1.1 抽象出系統的物體

3.2 設計分E-R圖

3.3.1 全域E-R圖

4.1邏輯結構設計

5.1資料庫物理設計與實施

6．資料操作要求及實作

6.1.1 資料查詢、更新操作

6.1.2實作藥品的入庫、出庫管理；

6.1.3實作科室、醫生、病人的管理；

(1) 邏輯增刪改

6.1.4實作處方的登記管理

6.1.5實作收費管理；

6.2 視圖

6.3 觸發器

6.4 存盤程序

7.基準測驗

8．總結

9.參考文獻

寫在最后
