前言
期末考試臨近，整理出《路由協議與交換技術》所有重點題目，供讀者救急
本文使用的教材為：
斯桃枝. 路由協議與交換技術[M]. 第2版. 北京:清華大學出版社, 2012.
如需使用參考文獻，會在文末進行標注，如用到網頁參考文獻，會在文中標注框增加跳轉鏈接
交換機與路由器基礎
交換機和路由器組成
1.交換機和路由器組成：
硬體：中央處理單元（CPU）、只讀存盤器（ROM）、記憶體（RAM）、閃存（Flash Memory）、非易失性閃存（NVRAM）、埠、控制臺埠(Console Port)、輔助埠(Auxiliary Port)、線纜(Cable)
軟體：交換機和路由器的IOS(Internetwork Operating System)作業系統和運行組態檔

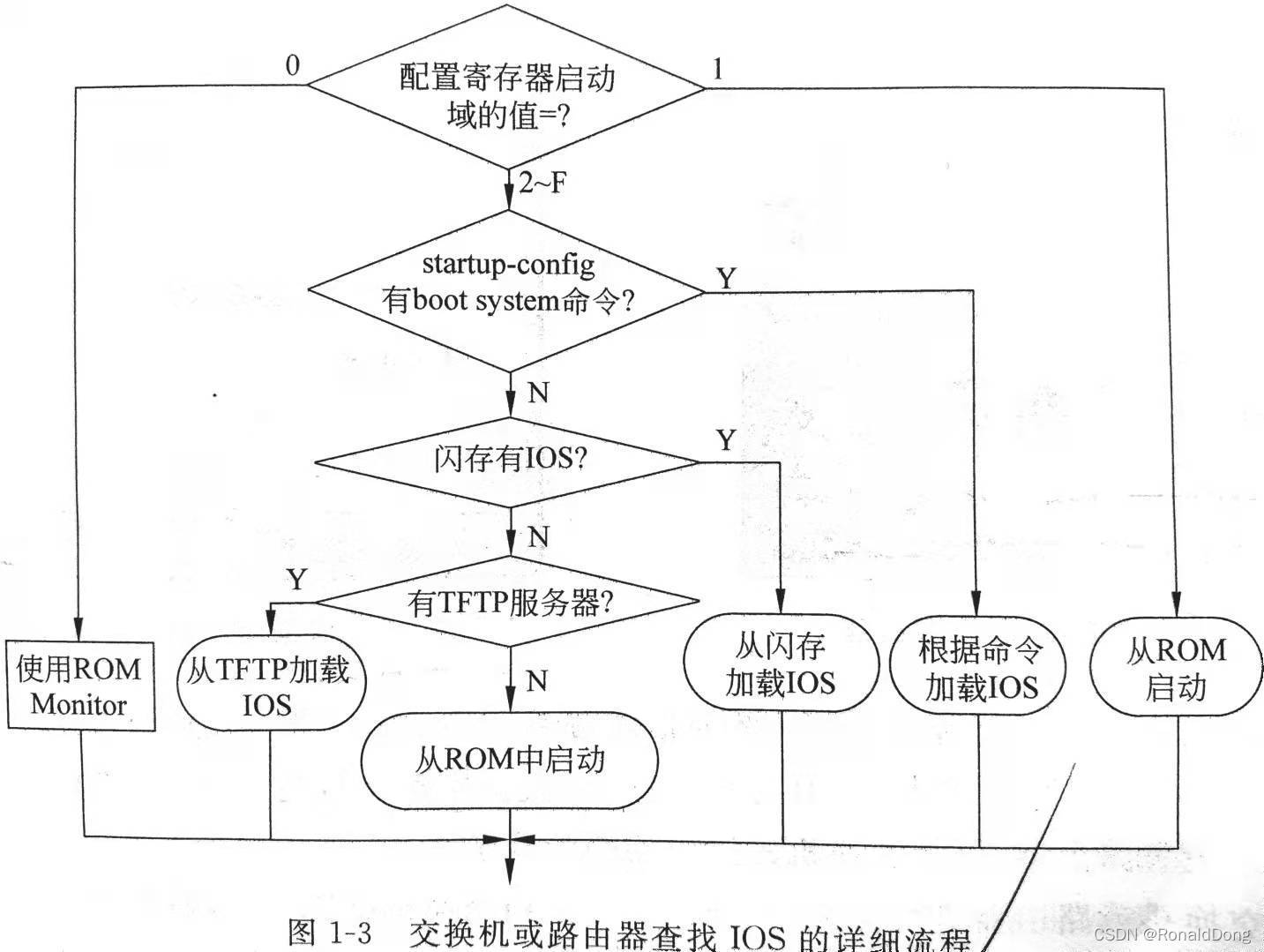

2.交換機和路由器查找IOS詳細流程

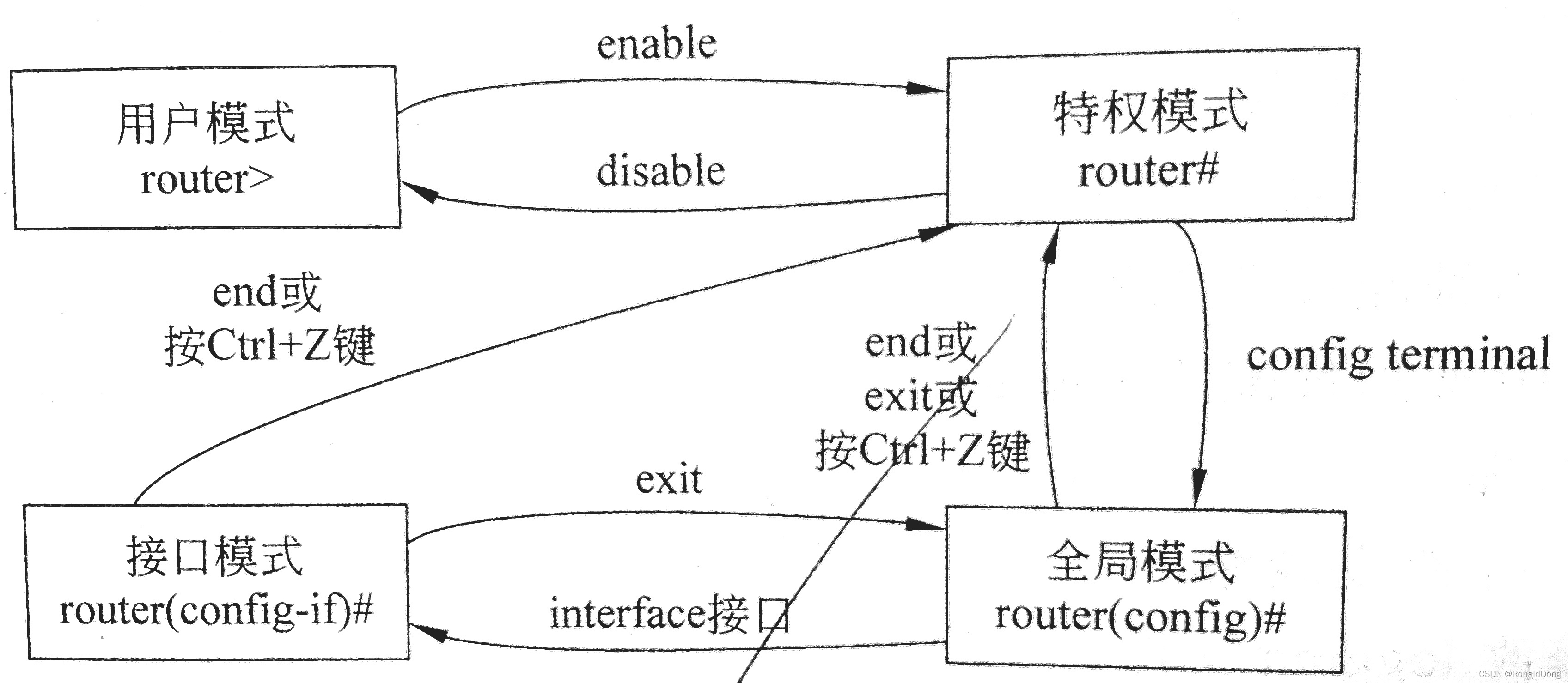

3.配置模式轉換圖
二層交換機與虛擬局域網
1.交換機自學習
（1）交換機清除MAC地址表
（2）交換機把源MAC和源埠記錄到MAC地址表中，向其他所有埠發送資料幀，各主機接到后從中提取目標MAC地址，并與自己的MAC進行比較，如果相同則繼續接受否則丟棄
（3）目的主機發送一個回幀，則源主機作為源把埠、MAC放在MAC地址表中
（4）再需要發送資料則直接呼叫MAC地址表
show mac-address-table可查看MAC地址表
2.交換機交換方式有直通式、儲存轉發式、碎片隔離式
VLAN作業機制（重要）
請看本人寫的專章：VLAN作業機制與舉例
VLAN劃分方法
基于埠的VLAN、基于協議的VLAN、基于MAC的VLAN、基于IP子網的VLAN、基于IP多播的VLAN、基于策略的VLAN，
重要代碼
同一VLAN不同交換機的資料轉發
請看書P15，最重要的一句話是在進入f0/1后的switchport mode trunk分配trunk鏈路，
其他埠進入后switch access vlan 加上幾號VLAN即可
單臂路由實作不同VLAN之間的資料轉發
請看書P17，除了vlan配置以外的重要內容即路由器配置：
int f0/0
no shutdown
no ip add //清除ip
exit
int f0/0.10 //配置子埠，子埠號為10
enc dot1q 2 //封裝，2是埠號
配置ip
no sh
exit
......
三層交換機實作不同VLAN資料轉發
請看書P22，一組客戶機設定為一個VLAN
埠劃分方法
交換機虛擬埠、路由埠、三層聚合埠
交換機虛擬埠SVI
每一個SVI只能與一個VLAN連接，兩種型別
（1）SVI作為二層交換機管理埠分配IP地址，管理員通過此埠管理和配置，二層交換機只能有一個SUI，
（2）作為三層交換機的VLAN網關埠
路由埠
定義埠
no switchport關閉二層埠
配置ip
no sh
路由器作業原理、資料幀結構，請查看書P27
路由表
路由表包括：目標網路地址/掩碼、管理距離/度量值、下一跳地址、路由更新時間、輸出介面
C直連路由、S靜態路由、S*默認路由、R是RIP、O是OSPF
路由決策原則
最長匹配原則：以匹配長度最大堆為最佳路由
最小管理距離原則：管理距離越小路由越優先
最小度量值原則：度量值越小路由越佳
靜態路由
1.直連路由
int一個s開頭的埠，其余不變，見書P39
2.ip route命令手動配置路由資訊
ip route 網路編號 子網掩碼 轉發IP或者本地介面
洗掉在前面加上no其余不變
3.默認路由
ip route 0.0.0.0 0.0.0.0 下一跳地址
多層交換網路
EnterChannel負載均衡、線路備份
port-channel load-balance 再加上模式常用dst-ip//配置負載平衡
//檢驗配置各項命令
show etherchannel load-balance
show etherchannel summaty
show etherchannel port-channel
show running-config
//移除埠
int int-id
no channel-group
show running-conig
//洗掉埠
no int port-channel
//將埠從err-disable恢復正常
shutdown再no shutdown
RIP路由協議
RIP各理論
有v1和v2版本
以最小跳數作為度量標準
最大跳數為15
更新周期為30s，使用UDP520埠

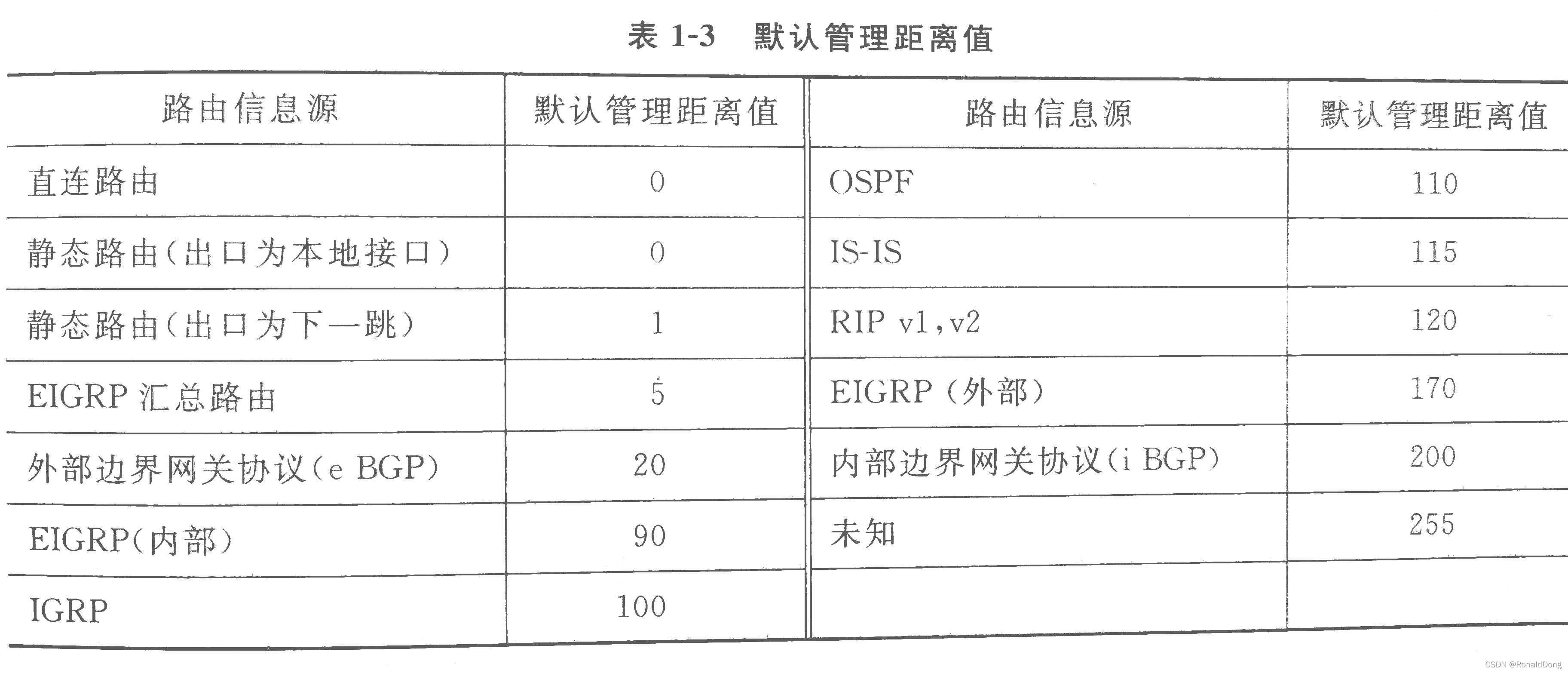

管理距離120【常用管理距離OSPF110，靜態0或1】
v1廣播地址255.255.255.255，v2多播地址224.0.0.9
RIP的更新程序
先比較目的地址，表中沒有則添加，表中有則比下一跳地址，如果一致直接更新，如果不一致比較距離，如果更新距離小的，具體請看書P83
路由環路
RIP通過定期廣播路由表跟蹤互聯網變化，收斂慢，每臺路由器不能同時或者接近同時完成路由表更新，產生不協調的路由資訊，就會發生路由環路，
解決辦法：定義最大跳數、水平分割、路由中毒、反向路由中毒、控制更新時間、觸發更新
配置
router rip
version 1/2 //選擇版本
network 網路號
OSPF路由協議
我感覺沒啥可寫的，用法就是router ospf 100，然后寫網址網段，想起來再更新吧
多種路由協議重分布
本章重點是概念部分，同時要能看懂陳述句
概念
在不同路由重分布協議之間交換路由資訊的程序稱為路由重分布，
即可單向也可雙向，通常只有自治系統邊界路由器才可以進行，
路由重分布的問題：路由回環、管理距離、路由資訊不兼容、收殮時間不一致，
