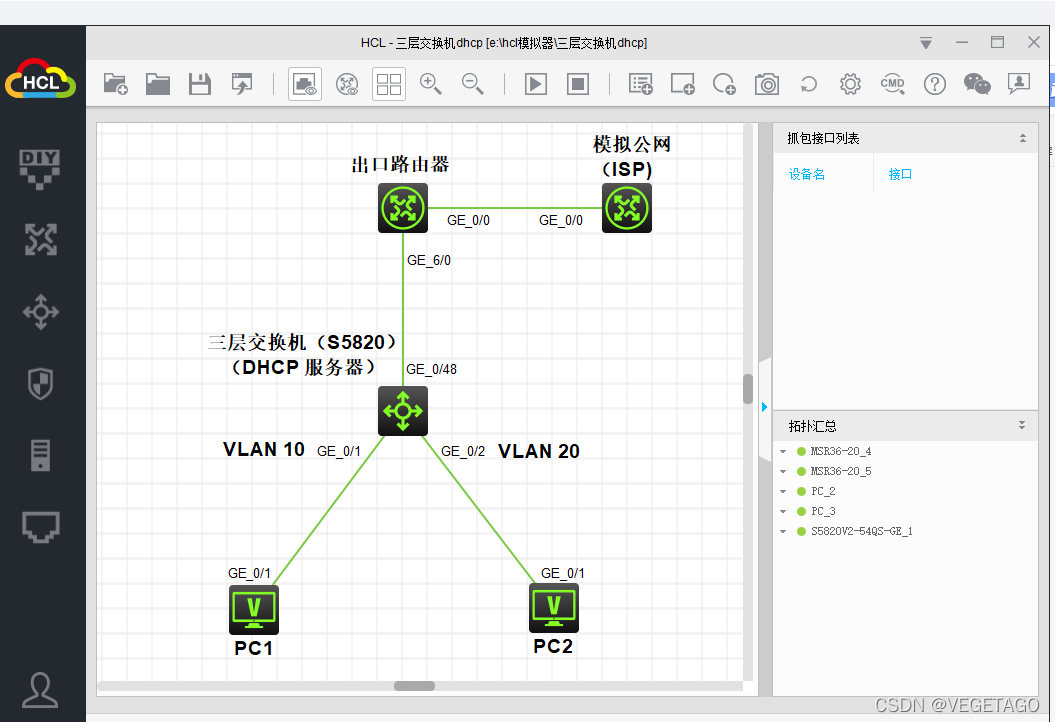

實驗拓撲：
實驗目的：使用路由器Nat功能映射局域網網段，實作內網主機可以訪問外網，
實驗環境：Windows10（21H1）、HCL（V3.0.1）
內網網段：10.10.10.0/24 、 172.10.10.0/24
路由器公網IP：58.33.177.26/255.255.255.248 網關：58.33.177.25（網關配置在ISP左側介面）
外網：114.114.114.114、223.5.5.5、8.8.8.8 ，在ISP路由器上起loopback介面模擬（其他型別介面也可以）
注：本次實驗繼承我的另一篇博文，即“三層交換機DHCP實驗”的環境，僅增加了兩個路由器，一個作出口、另一個作模擬公網環境的設備，
實驗步驟：
1、配置三層交換機和路由器之間互連的兩個介面IP，實作交換機與路由器互通，

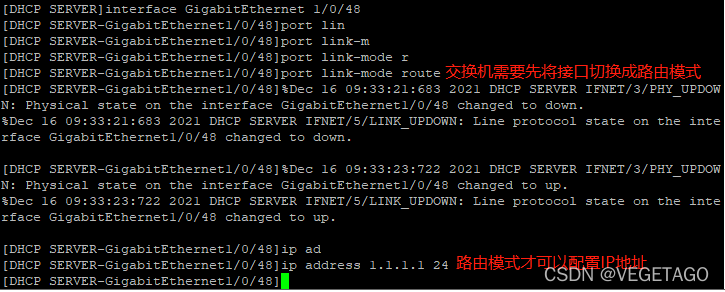

交換機G1/0/48口：
路由器G6/0口：
配置完成后，交換機與路由器已互通，
配置路由器與ISP互通（路由器G0/0和ISP的G0/0口：
2、交換機配置默認路由、路由器配置指向內網的路由和路由器指向公網的路由：
注：默認路由是上訪問外網的關鍵，交換機本地如果收到主機請求的資料包，但是本地沒有查找到目的地址，則需要默認路由把資料包拋給其他設備（這里是路由器）路由器在收到外部目的地址指向內網IP時再拋給三層交換機，
交換機指向路由器：
路由器指向內網（三層交換機）：
路由器指向公網：
3、在ISP上起loopback口，模擬公網常見IP（本步驟為可選步驟）
4、在路由器上配置acl，并匹配需要上網的網段，
ACL 2000 放行內網兩個網段可以去外網，
5、在路由器的外網介面（G0/0）下使用nat功能并應用ACL 2000
6、測驗兩臺PC能否ping通ISP中的各個IP，
ping ISP提供的公網網關，通過！

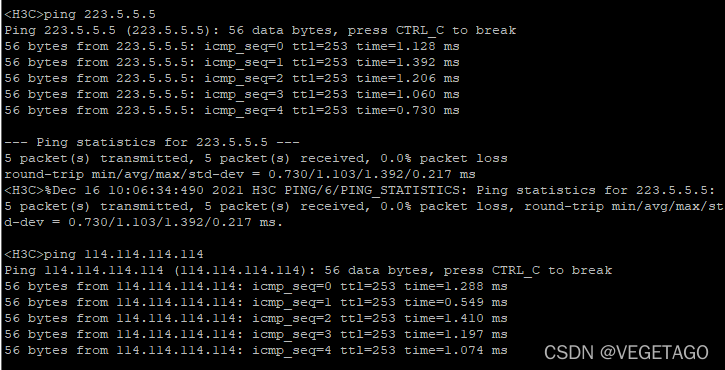

ping阿里和電信的DNS，通過！
至此，一個中小型企業的局域網主干部分就已經搭建完成了，謝謝觀看！
