在進行實驗之前，先大致了解一下什么是ospf？
路由協議OSPF，也就開放的最短路徑優先協議，因為OSPF是由IETF開發的，它的使用不受
任何廠商限制，所有人都可以使用，所以稱為開放的，而最短路徑優先（SPF）只是OSPF的核心
思想，其使用的演算法是Dijkstra演算法，最短路徑優先并沒有太多特殊的含義，并沒有任何一個路由
協議是最長路徑優先的，所有協議，都會選最短的，
ospf作業流程
1、啟動配置完成后，本地收發hello包，建立鄰居關系，生成鄰居表；
2、再進行條件的匹配，匹配失敗將停留于鄰居關系，僅hello包保活即可；
3、匹配成功者之間建立鄰接關系，需要DBD共享資料庫目錄，LSR/LSU/LSack來獲取未知的
LSA資訊，當收集完網路中所有的LSA后，生成資料表--LSDB
4、LSDB建立完成后，本地基于OSPF選路規則，計算本地到達所有未知網段的最短路徑，然
后將其加載到路由表中，完成收斂，
5.最后路由表建立成功，查看路由表
ospf實驗

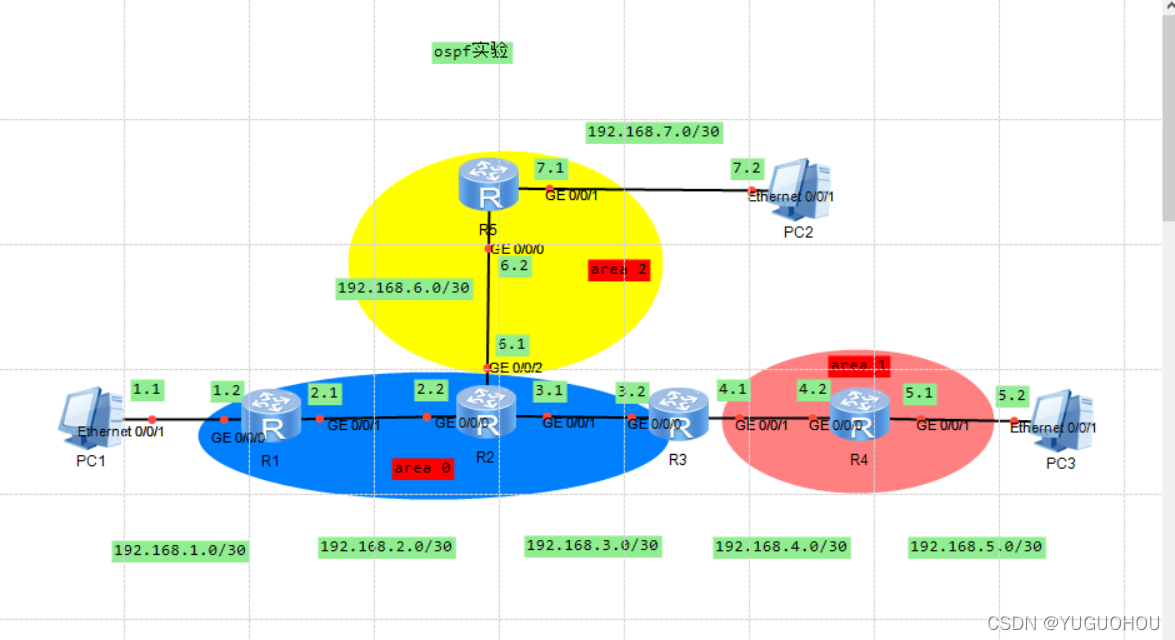

參考下圖，搭建拓撲圖
PC1
IP：192.168.1.1 子網：255.255.255.252 網關：192.168.1.2PC2
IP：192.168.7.2 子網：255.255.255.252 網關：192.168.7.1PC3
IP：192.168.5.2 子網：255.255.255.252 網關：192.168.5.1
配置直連
先配置各個路由器的直連路由
R1
sys
un in en
sysname R1 //修改路由器名稱
int g0/0/0
ip add 192.168.1.2 30 //設定介面的網關
int g0/0/1
ip add 192.168.2.1 30
display ip interface brief //查看介面IPR2
sys
un in en
sysname R2
int g0/0/0
ip add 192.168.2.2 30
int g0/0/1
ip add 192.168.3.1 30
int g0/0/2
ip add 192.168.6.1 30
display ip interface briefR3
sys
un in en
sysname R3
int g0/0/0
ip add 192.168.3.2 30
int g0/0/1
ip add 192.168.4.1 30
display ip interface briefR4
sys
un in en
sysname R4
int g0/0/0
ip add 192.168.4.2 30
int g0/0/1
ip add 192.168.5.1 30
display ip interface briefR5
sys
un in en
sysname R5
int g0/0/0
ip add 192.168.6.2 30
int g0/0/1
ip add 192.168.7.1 30
display ip interface brief配置ospf協議
R1
ospf router-id 1.1.1.1
area 0 //設定area區域為0
net 192.168.1.2 0.0.0.0
net 192.168.2.1 0.0.0.0R2
ospf router-id 2.2.2.2
area 0
net 192.168.2.2 0.0.0.0
net 192.168.3.1 0.0.0.0
area 2
net 192.168.6.1 0.0.0.0R3
ospf router-id 3.3.3.3
area 0
net 192.168.3.2 0.0.0.0
area 1
net 192.168.4.1 0.0.0.0
R4
ospf router-id 4.4.4.4
area 1
net 192.168.4.2 0.0.0.0
net 192.168.5.1 0.0.0.0
R5
ospf router-id 5.5.5.5
area 2
net 192.168.6.2 0.0.0.0
net 192.168.7.1 0.0.0.0查看是否配置成功

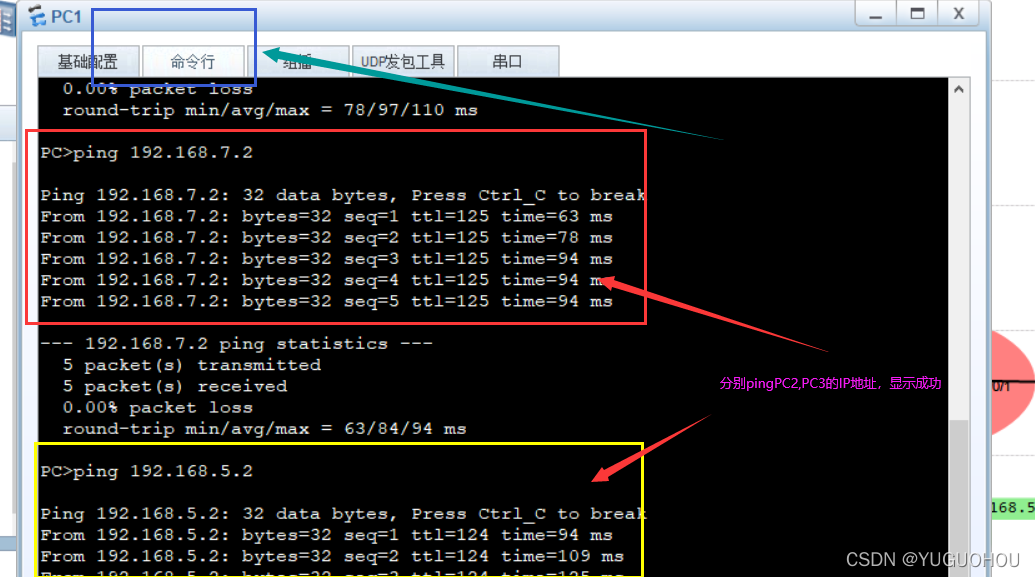

找到PC1雙擊進入，點擊命令列，分別ping pc3和pc2的IP地址，如圖，出現下面的結果，表
示配置成功
