ospf協議
OSPF全稱為開放式最短路徑優先協議（Open Shortest-Path First），OSPF中的O意味著OSPF標準是對公共開放的，而不是封閉的專有路由方案，OSPF采用鏈路狀態協議演算法，每個路由器維護一個相同的鏈路狀態資料庫，保存整個AS的拓撲結構（AS不劃分情況下），一旦每個路由器有了完整的鏈路狀態資料庫，該路由器就可以自己為根，構造最短路徑樹，然后再根據最短路徑構造路由表，對于大型的網路，為了進一步減少路由協議通信流量，利于管理和計算，OSPF將整個AS劃分為若干個區域，區域內的路由器維護一個相同的鏈路狀態資料庫，保存該區域的拓撲結構，OSPF路由器相互間交換資訊，但交換的資訊不是路由，而是鏈路狀態，
OSPF定義了5種分組：Hello分組用于建立和維護連接；資料庫描述分組初始化路由器的網路拓撲資料庫；當發現資料庫中的某部分資訊已經過時后，路由器發送鏈路狀態請求分組，請求鄰站提供更新資訊；路由器使用鏈路狀態更新分組來主動擴散自己的鏈路狀態資料庫或對鏈路狀態請求分組進行回應；由于OSPF直接運行在IP層，協議本身要提供確認機制，鏈路狀態應答分組是對鏈路狀態更新分組進行確認，
ospf的優缺點
OSPF支持各種不同鑒別機制（如簡單口令驗證，MD5加密驗證等），并且允許各個系統或區域采用互不相同的鑒別機制；提供負載均衡功能，如果計算出到某個目的站有若干條費用相同的路由，OSPF路由器會把通信流量均勻地分配給這幾條路由，沿這幾條路由把該分組發送出去；在一個自治系統內可劃分出若干個區域，每個區域根據自己的拓撲結構計算最短路徑，這減少了OSPF路由實作的作業量；OSPF屬動態的自適應協議，對于網路的拓撲結構變化可以迅速地做出反應，進行相應調整，提供短的收斂期，使路由表盡快穩定化，并且與其它路由協議相比，OSPF在對網路拓撲變化的處理程序中僅需要最少的通信流量；OSPF提供點到多點介面，支持CIDR（無型別域間路由）地址，OSPF的不足之處就是協議本身龐大復雜，實作起來較RIP困難，

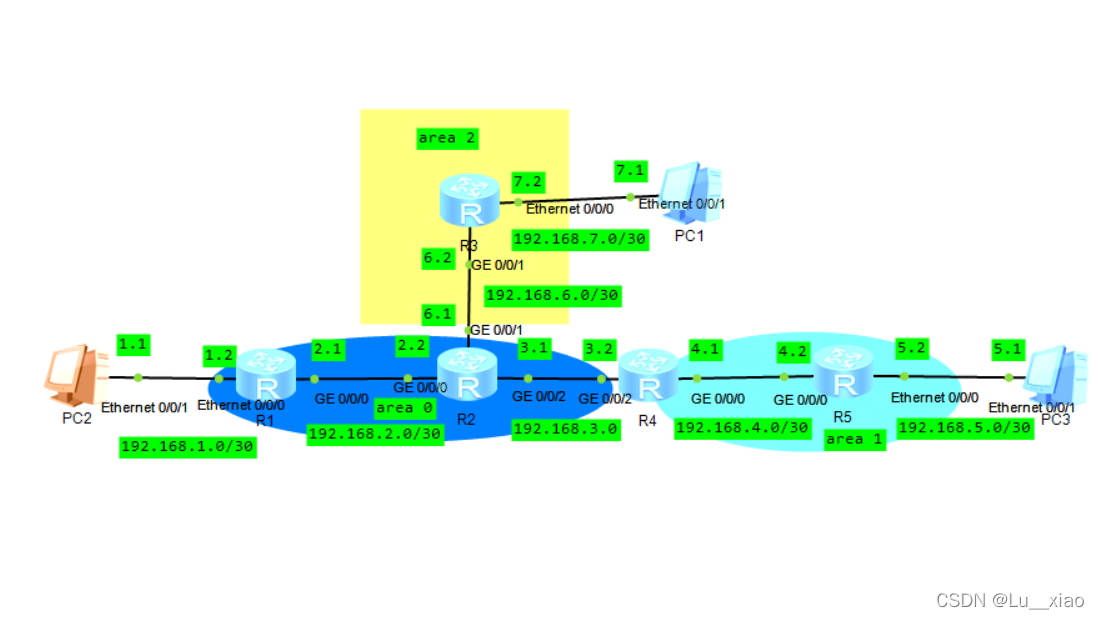

拓撲圖
配置思路
1. pc 配置 IP 子網掩碼 網關
2. 路由器配置埠網關
3. 路由器配置ospf

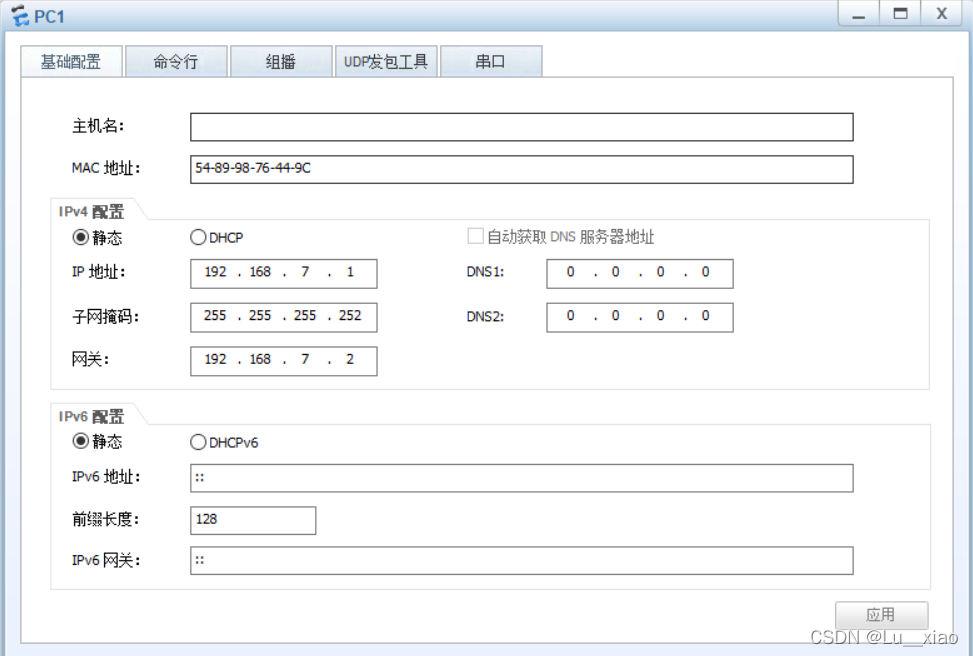

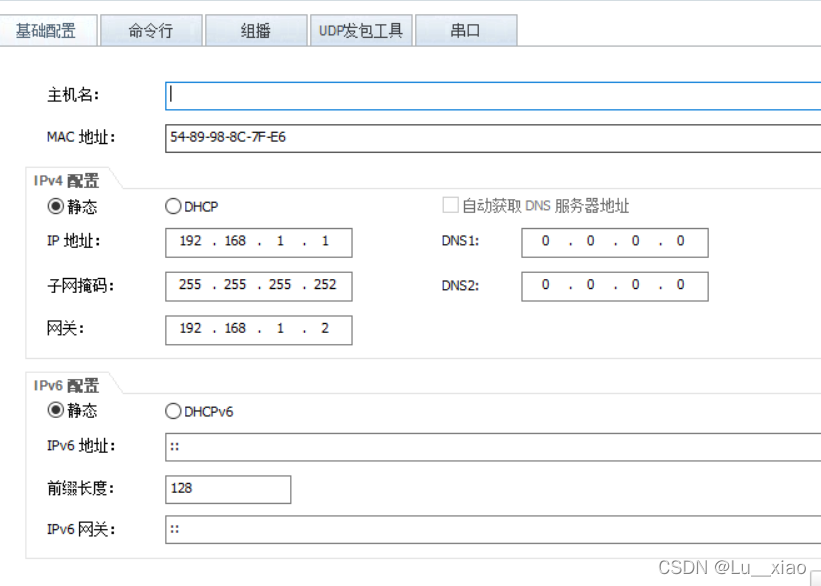

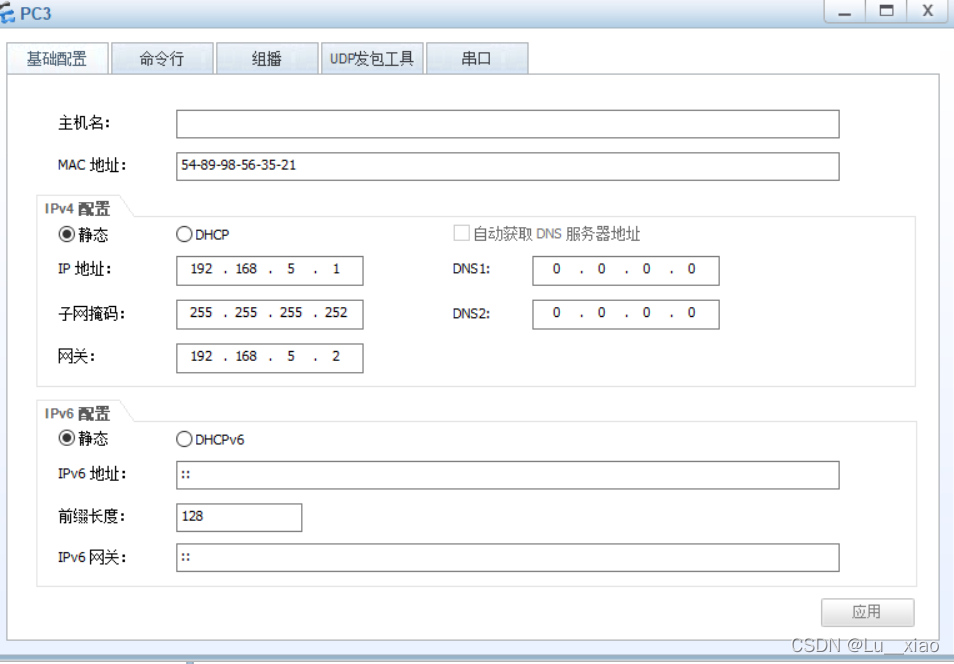

1. pc配置
pc2
pc1
pc3
2. 路由器配置埠 IP
AR1
sys
un in en
sys AR1
int e0/0/0
ip add 192.168.1.2 30
q
int g0/0/0
ip add 192.168.2.1 30
q
AR2
sys
un in en
sys AR2
int g0/0/0
ip add 192.168.2.2 30
q
int g0/0/1
ip add 192.168.6.1 30
q
int g0/0/2
ip add 192.168.3.1 30
q
AR3
sys
un in en
sys AR3
int g0/0/1
ip add 192.168.6.2 30
q
int e0/0/0
ip add 192.168.7.2 30
q
AR4
sys
un in en
sys AR4
int g0/0/2
ip add 192.168.3.2 30
q
int g0/0/0
ip add 192.168.4.1 30
qAR5
sys
un in en
sys AR5
int e0/0/0
ip add 192.168.5.2 30
q
int g0/0/0
ip add 192.168.4.2 30
q
3. OSPF 配置
ospf
AR1
ospf router-id 1.1.1.1
area 0
network 192.168.1.2 0.0.0.0
network 192.168.2.1 0.0.0.0
q
q
AR2
ospf router-id 2.2.2.2
area 0
network 192.168.2.2 0.0.0.0
network 192.168.3.1 0.0.0.0
area 2
network 192.168.6.1 0.0.0.0
q
q
AR3
ospf router-id 3.3.3.3
area 2
network 192.168.6.2 0.0.0.0
network 192.168.7.2 0.0.0.0
q
q
AR4
ospf router-id 4.4.4.4
area 1
network 192.168.4.1 0.0.0.0
area 0
network 192.168.3.2 0.0.0.0
q
q
AR5
ospf router-id 5.5.5.5
area 1
network 192.168.4.2 0.0.0.0
network 192.168.5.2 0.0.0.0
q
q

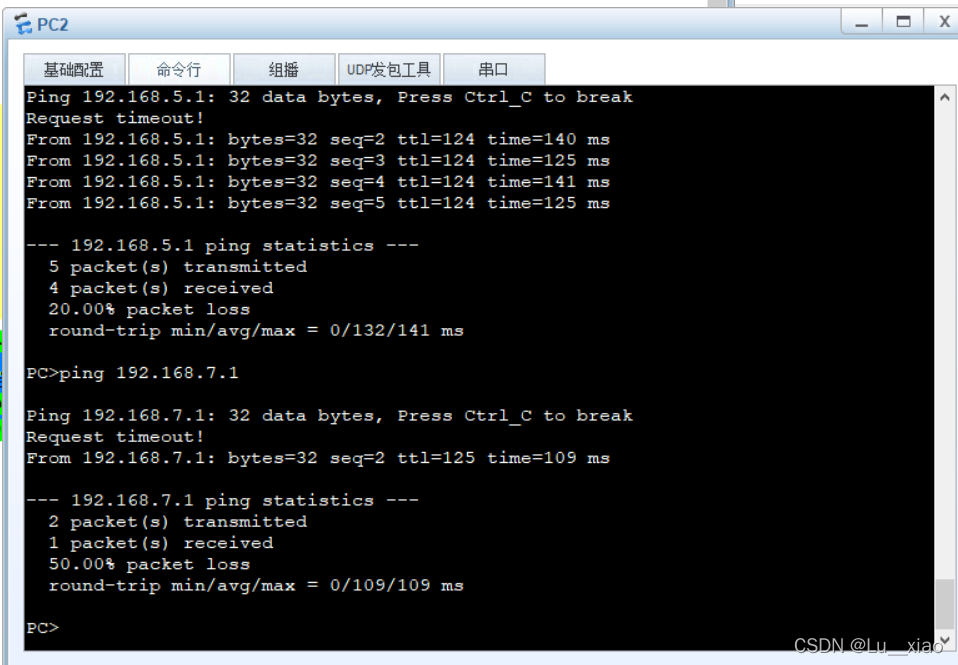

驗證
