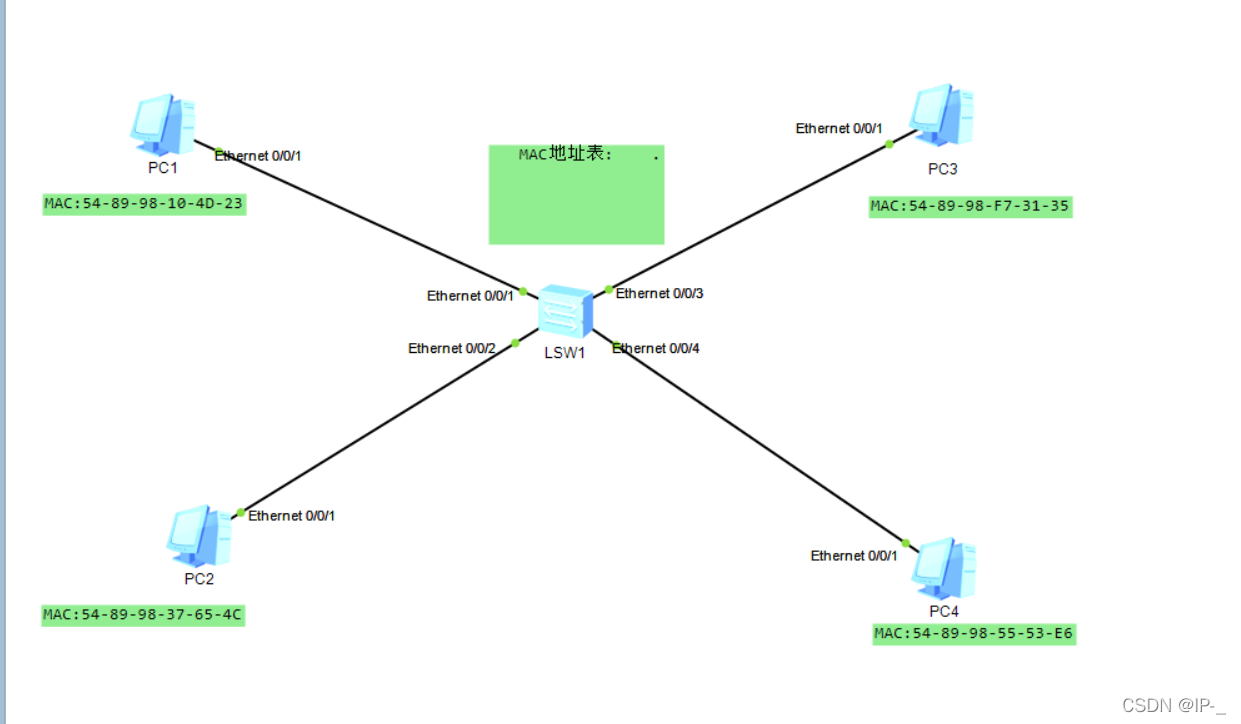

拓樸圖
1.交換機的作業原理：
交換機作業在OSI模型的第二層，資料鏈路層，主要用于終端用戶接入網路，對資料幀進行交換，
交換機對資料幀交換的程序：
① 學習（Learning）：交換機在進行資料轉發時，交換機對發送端的MAC地址和埠進行記錄，這個程序就叫做學習，

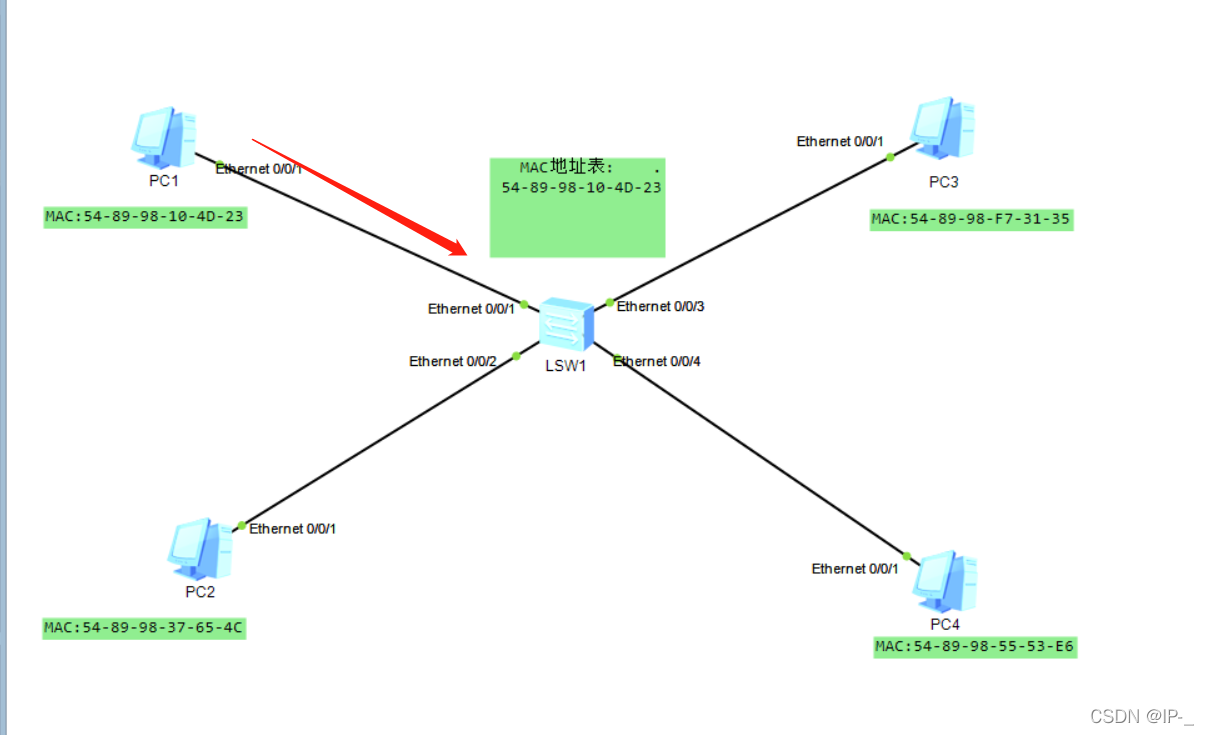

如圖所示：PC1 想要傳輸資料幀到 PC2，交換機從 E0/0/1 口接收到資料幀，查看其源MAC地址并將與其對應的E0/0/1口記錄進MAC地址表，
② 泛洪（Flooding）：交換機收到需轉發的資料幀，但是MAC地址表中無目標端的MAC地址條目，則會將此資料幀發送給所有埠（除源埠），
泛洪前提:
(1)當交換機收到一個廣播幀或未知的單播幀會泛洪;
(2)介面所處同一wans；
(3)介面是up狀態;
(4)除去自身接收介面，

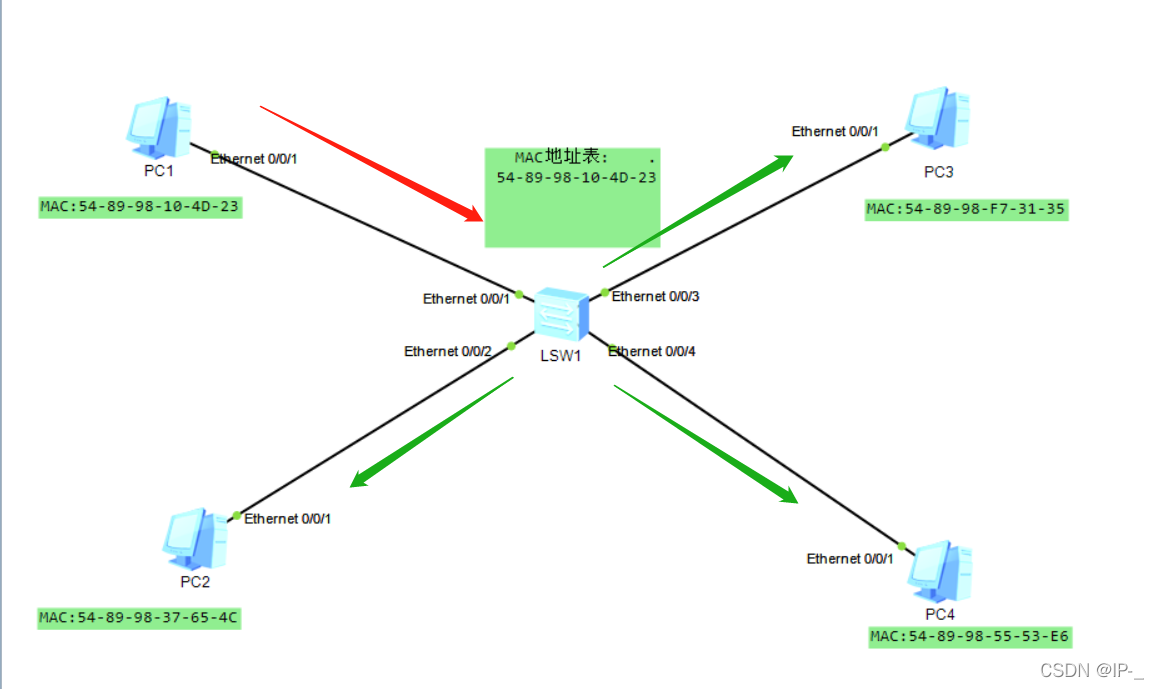

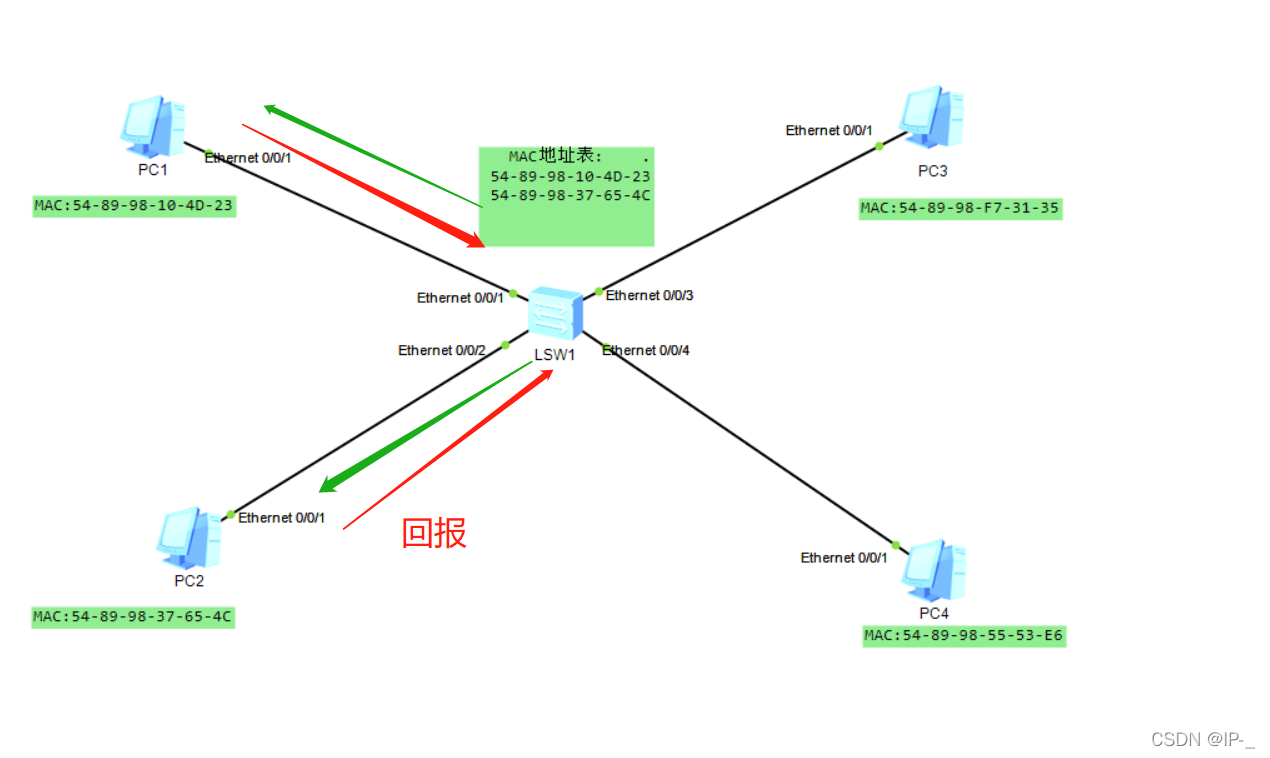

如圖所示：交換機路由表內并無 PC2 的路由條目，此時交換機會從PC1 收到的資料幀轉發給埠E2、E3、E4，
由于PC1 ping PC2 PC2會向 PC1 回報 所以交換機 MAC地址表會獲得 PC2 的MAC地址
③ 轉發（forwarding）：交換機需轉發的資料幀目的地址是已知的（MAC地址表中存在了的），則會將資料幀發送給對應目的地址的埠，

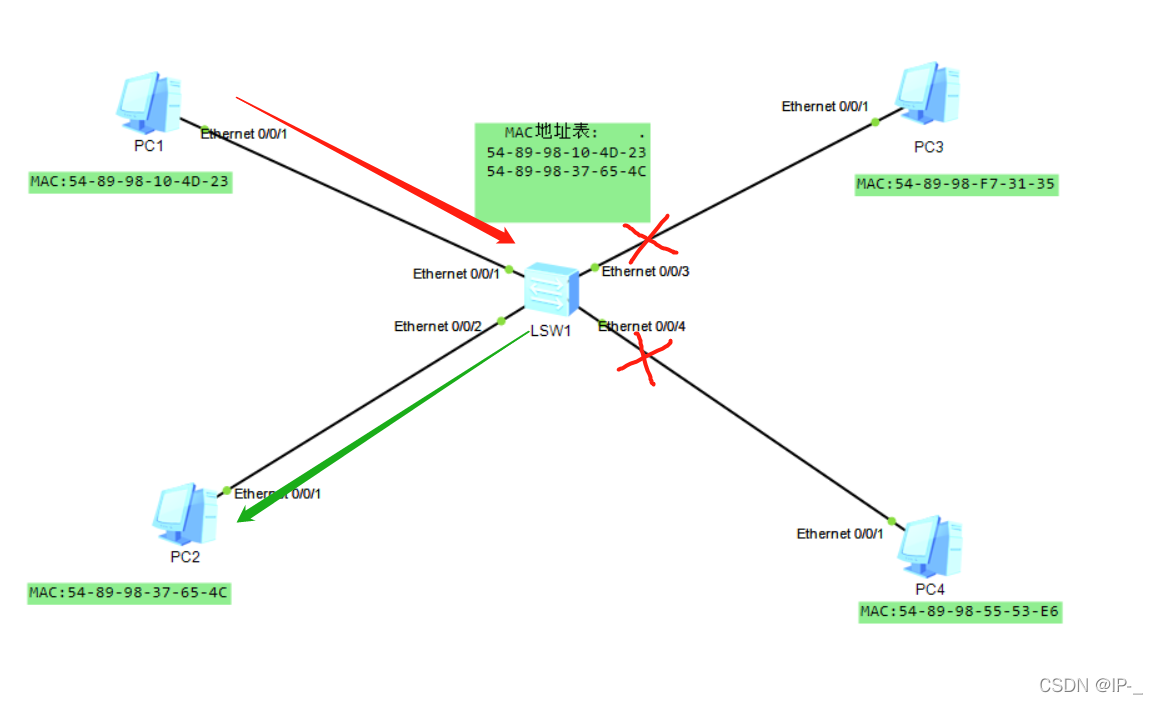

如圖所示：當交換機MAC地址表中存在 PC2 的MAC表項時，會直接將資料幀直接轉發給特定埠E2，
④ 過濾（filtering）：當進行轉發時，除特定埠外的其他埠不轉發，
如圖所示：交換機對埠E3、E4沒有進行轉發，是因為進行了過濾，
⑤ 老化（aging）：當交換機學習到某個源MAC地址時會給這個條目一個時間戳（類似于有效時間，這個時間可自行設定，默認五分鐘），每當收到此MAC地址發送的資料幀時，時間戳會被更新，若超過時間仍為收到從此MAC地址的資料幀，交換機則會將此條MAC條目移除，
2. MAC表的解讀
MAC地址表主要記錄著連接設備的MAC地址與交換機埠的映射關系，在進行資料轉發時進行查詢，

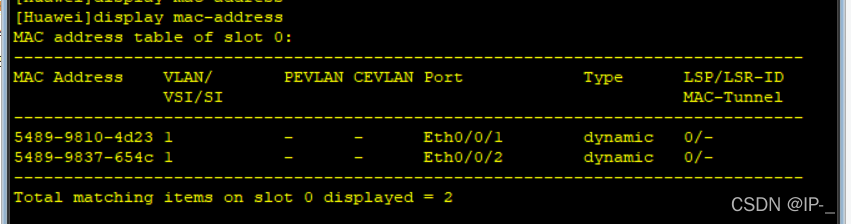

使用命令以下命令進行查詢：
display mac-address
在MAC地址表中：
a. MAC Address項:表示主機MAC地址
b. VLAN項：表示此設備處于哪個VLAN,交換機連接設備默認為VLAN1（VLAN虛擬局域網：一組邏輯上的設備和用戶的集合，不受物理位置限制）
c. Port項：交換機埠
