目錄- 【設計模式】Java設計模式 - 配接器模式
- 簡介
- 1、類配接器模式
- ①、被適配者
- ②、充電電壓介面
- ③、配接器
- ④、實體
- 2、物件配接器模式
- ①、配接器類
- ②、實體
- 3、介面配接器
- ①、例1
- ②、例2
簡介
配接器模式（Adapter Pattern）是作為兩個不兼容的介面之間的橋梁，這種型別的設計模式屬于結構型模式，它結合了兩個獨立介面的功能，就像電腦/投影儀那種，電腦要通過接線的方式投影，但是在以前的介面都是VGA介面，然而我們的電腦卻大多都是HDMI型別的，這就需要轉接頭來轉換介面，于是，這個轉接頭就充當著配接器的身份，
配接器模式分為：類配接器模式、物件配接器模式、介面配接器模式
1、類配接器模式

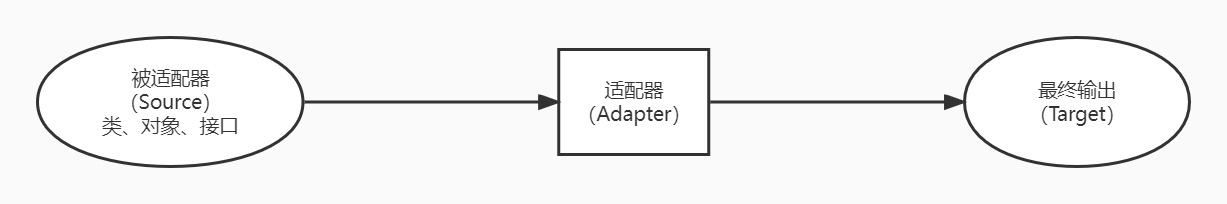

本次實驗使用手機充電的電壓轉換為例，其實就是這樣的，通過配接器去繼承被適配者，并且實作目標介面，

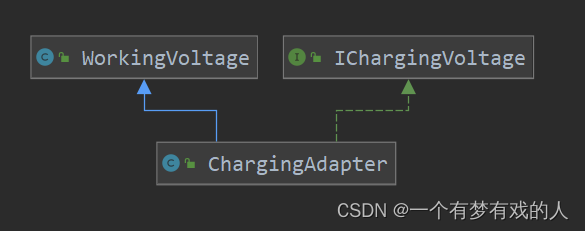

整體如下：
①、被適配者
手機不能直接使用作業電壓充電，因此需要把作業電壓降壓到能提供手機充電的電壓，這里先準備好一個作業電壓類，輸出220V標準作業電壓，
package com.lyd.demo.classadapter;
/**
* @Author: lyd
* @Description: 類配接器 - 作業電壓：220V
* @Date: 2022-08-27
*/
public class WorkingVoltage {
public int outputWorkingPower() {
int otp = 220; // 作業電壓輸出220V
System.out.println("作業電壓輸出[" + otp + "]V");
return otp;
}
}
②、充電電壓介面
提供一個獲取充電電壓的介面，提供給配接器實作，
package com.lyd.demo.classadapter;
/**
* @Author: lyd
* @Description: 類配接器 - 充電器的電壓
* @Date: 2022-08-27
*/
public interface IChargingVoltage {
public int outputChangingPower();
}
③、配接器
在實作充電電壓類的方法中進行電壓轉換，
package com.lyd.demo.classadapter.adapter;
import com.lyd.demo.classadapter.IChargingVoltage;
import com.lyd.demo.classadapter.WorkingVoltage;
/**
* @Author: lyd
* @Description: 充電配接器
* @Date: 2022-08-27
*/
public class ChargingAdapter extends WorkingVoltage implements IChargingVoltage {
public int outputChangingPower() {
int workPower = outputWorkingPower(); // 獲得作業電壓
int changingPower = workPower / 44; // 充電電壓
System.out.println("經過配接器降壓到[" + changingPower + "]V");
return changingPower;
}
}
④、實體
通過配接器實作的介面方法去獲得到修改的資料，原理很簡單，就是可以理解為繼承第一個類獲取其屬性資料，在通過實作介面方法去修改，在類配接器，能達到期望結果，java是單繼承，就是他需要去繼承類，這是他的缺點，
測驗類
package com.lyd.demo.classadapter.test;
import com.lyd.demo.classadapter.IChargingVoltage;
import com.lyd.demo.classadapter.adapter.ChargingAdapter;
/**
* @Author: lyd
* @Description: 測驗類配接器
* @Date: 2022-08-27
*/
public class ClassAdapterTest {
public static void main(String[] args) {IChargingVoltage chargingVoltage = new ChargingAdapter();
System.out.println("轉換后的電壓：" + chargingVoltage.outputChangingPower());
}
}

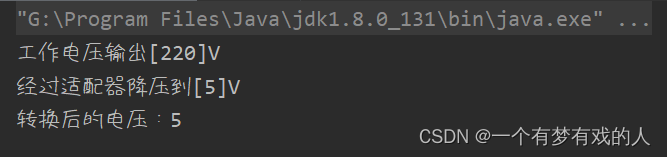

運行結果
2、物件配接器模式
由于類配接器需要繼承，并不是很好，因此，可以使用不繼承的方式，就是需要在配接器中獲取被適配者的物件，根據合成復用原則，使用組合代替繼承，
①、配接器類
其他類無需改動，只要將配接器類的繼承方式改成不繼承的方式，
采用構造器初始化物件來獲得物件，
package com.lyd.demo.objectadapter.adapter;
import com.lyd.demo.classadapter.IChargingVoltage;
import com.lyd.demo.classadapter.WorkingVoltage;
/**
* @Author: lyd
* @Description: 充電配接器
* @Date: 2022-08-27
*/
public class ChargingAdapter implements IChargingVoltage {
private WorkingVoltage workingVoltage;
public ChargingAdapter(WorkingVoltage workingVoltage) {
this.workingVoltage = workingVoltage;
}
public int outputChangingPower() {
if (workingVoltage != null) {
int workPower = workingVoltage.outputWorkingPower();
// 獲得作業電壓
int changingPower = workPower / 44; // 充電電壓
System.out.println("經過配接器降壓到[" + changingPower + "]V");
return changingPower;
}
return 0;
}
}
②、實體
測驗的時候只需要將new實體化物件帶進去即可
public static void main(String[] args) {
ChargingAdapter chargingAdapter = new ChargingAdapter(new WorkingVoltage());
System.out.println("轉換后的電壓：" + chargingAdapter.outputChangingPower());
}

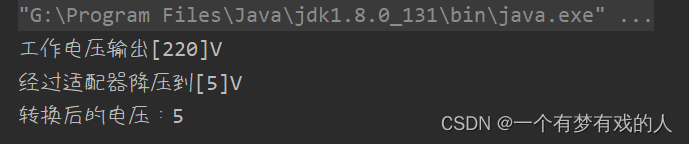

運行結果
物件適配模式與類適配模式基本上是一樣的，就只是將類適配模式的繼承方式改編成通過構造方法去獲取物件，使得以更加靈活，
3、介面配接器
不需要實作所有方法，只想實作其中某個方法，可以設計一個抽象介面，并且讓他實作所有介面的空方法，即不需要寫方法體，
①、例1
例如：
定義一個介面里面包含幾個未實作的方法
package com.lyd.demo.interfaceadapter;
/**
* @Author: lyd
* @Description: 介面
* @Date: 2022-08-27
*/
public interface Interfaces {
public void show1();
public void show2();
public void show3();
public void show4();
}
定義抽象介面，并且實作空方法
package com.lyd.demo.interfaceadapter;
/**
* @Author: lyd
* @Description: 配接器，默認實作空方法，這樣呼叫配接器的時候就可以根據自己想要的方法去重寫了
* @Date: 2022-08-27
*/
public abstract class InterfacesAdapter implements Interfaces {
public void show1() {
System.out.println("abs show 1");
}
public void show2() {
System.out.println("abs show 2");
}
public void show3() {
System.out.println("abs show 3");
}
public void show4() {
System.out.println("abs show 4");
}
}
使用的時候根據自己需要去實作
通過實體化配接器，在其中去重寫方法，呼叫的時候會使用重寫的方法，如果沒有重寫就是呼叫父類的方法，
package com.lyd.demo.interfaceadapter;
/**
* @Author: lyd
* @Description: 介面配接器測驗
* @Date: 2022-08-27
*/
public class Main {
public static void main(String[] args) {
InterfacesAdapter adapter = new InterfacesAdapter() {
@Override
public void show1() { // 只重寫一個方法
System.out.println("adapter show 1");
}
};
adapter.show1();
adapter.show3(); // 呼叫的時候就是抽象類的空方法
}
}

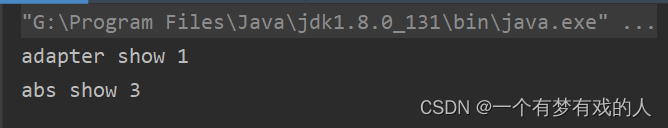

運行結果
②、例2
本例詳情可以看菜鳥教程 https://www.runoob.com/design-pattern/adapter-pattern.html 我用了和他不同的例子，但是結構都是一樣的，
再來一個例子，加入說我需要處理圖片，但是圖片的格式不同，針對不同格式需要不同的方法來處理，
定義介面和特殊格式處理介面
package com.lyd.demo.runoob;
/**
* @Author: lyd
* @Description: <p>https://www.runoob.com/design-pattern/adapter-pattern.html</p>
* @Date: 2022-08-27
*/
public interface PictureOperate {
public void operate(String pictureType, String fileName);
}
package com.lyd.demo.runoob;
/**
* @Author: lyd
* @Description: 高級圖片處理
* @Date: 2022-08-27
*/
public interface AdvancedPictureOperate {
public void operateAi(String fileName);
public void operateSvg(String fileName);
}
定義處理特殊圖片的類，分別實作各自需要的方法，不需要的放為空方法
package com.lyd.demo.runoob;
/**
* @Author: lyd
* @Description: .Ai圖片的操作
* @Date: 2022-08-27
*/
public class AiOperate implements AdvancedPictureOperate{
@Override
public void operateAi(String fileName) {
System.out.println("操作 " + fileName + " 的ai圖片");
}
@Override
public void operateSvg(String fileName) {
// todo
}
}
package com.lyd.demo.runoob;
/**
* @Author: lyd
* @Description: .svg圖片的操作
* @Date: 2022-08-27
*/
public class SvgOperate implements AdvancedPictureOperate {
@Override
public void operateAi(String fileName) {
// todo
}
@Override
public void operateSvg(String fileName) {
System.out.println("操作 " + fileName + " 的svg圖片");
}
}
圖片配接器
根據不同的型別來宣告不同類以及使用對應方法
package com.lyd.demo.runoob;
/**
* @Author: lyd
* @Description: 配接器
* @Date: 2022-08-27
*/
public class PictureAdapter implements PictureOperate{
AdvancedPictureOperate advancedPictureOperate;
public PictureAdapter(String pictureType) {
if (pictureType.equalsIgnoreCase("ai")) {
advancedPictureOperate = new AiOperate();
} else if (pictureType.equalsIgnoreCase("svg")) {
advancedPictureOperate = new SvgOperate();
}
}
@Override
public void operate(String pictureType, String fileName) {
if (pictureType.equalsIgnoreCase("ai")) {
advancedPictureOperate.operateAi(fileName);
} else if (pictureType.equalsIgnoreCase("svg")) {
advancedPictureOperate.operateSvg(fileName);
}
}
}
操作類
package com.lyd.demo.runoob;
/**
* @Author: lyd
* @Description:
* @Date: 2022-08-27
*/
public class PhotoOperate implements PictureOperate{
PictureAdapter pictureAdapter;
@Override
public void operate(String pictureType, String fileName) {
if (pictureType.equalsIgnoreCase("ai") || pictureType.equalsIgnoreCase("svg")) {
pictureAdapter = new PictureAdapter(pictureType);
pictureAdapter.operate(pictureType, fileName);
} else if (pictureType.equalsIgnoreCase("jpg")) { // 非特殊格式
System.out.println("不用特殊方法處理：" + fileName);
} else {
System.out.println("格式錯誤");
}
}
}
測驗
package com.lyd.demo.runoob;
/**
* @Author: lyd
* @Description:
* @Date: 2022-08-27
*/
public class test {
public static void main(String[] args) {
PhotoOperate photoOperate = new PhotoOperate();
photoOperate.operate("jpg", "a.jpg");
photoOperate.operate("svg", "b.svg");
photoOperate.operate("ai", "c.ai");
photoOperate.operate("vip", "d.vip");
}
}

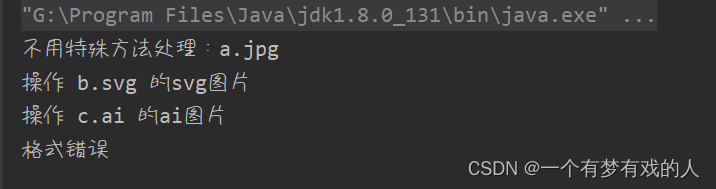

運行結果
??創作不易，如有錯誤請指正，感謝觀看！記得一鍵三連哦！??
??德德小建議：
理解設計模式不是一件簡單的事情，需要不斷的學習和動手去練習，才能理解，只有掌握好設計模式，才能夠真正的理解SpringAOP和Mybatis的底層原理，各位讀者可以和我一樣，動手敲一敲代碼，甚至用不同的例子來做，通過debug一步一步除錯，還有就是多看看別人的例子，能夠有助于理解！謝謝各位觀看指點！?? ?? ??
